G66 Triconex Tricon 终端外壳
时间: 2026-01-24浏览次数：
G66 Triconex Tricon 终端外壳
G66 Triconex Tricon 终端外壳
G66 Triconex Tricon 终端外壳是施耐德电气旗下 Foxboro 品牌专为 Triconex 终端设备及用户提供的接线端子设计的工业外壳，支持前向 / 前后双向访问，分为通风型（IP 43/55）和密封型（IP 55/66） 两种，适配普通或恶劣环境，最多可配置 5 根 1800mm 垂直 DIN 导轨（总线性导轨空间 9.0m），可选480W 或 960W 冗余 24V DC 电源，支持底部电缆接入（不推荐顶部接入），具备双重接地设计、可选 EMC 兼容版本及门入侵监测等功能，可与其他 Triconex 外壳拼接安装，广泛应用于工业控制场景的信号编组与终端连接。
产品概述
核心定位：专为工业控制场景设计的终端外壳，用于 Triconex 终端设备的安装与信号编组，特别适配仅需前向访问的墙装场景，可与 G60、G62/G72 系列外壳配套使用。
品牌与合规：施耐德电气（Schneider Electric）旗下 Foxboro 品牌产品，符合 UL/UL-C、CE 认证及 EN 60529 防护标准，EMC 兼容版本可满足特定区域电磁兼容要求。
安装灵活性：落地式独立安装，支持通过第三方套件与其他 Triconex 外壳拼接，最大化利用占地面积；可选 100mm（4in）底座，使总高度达到 2160mm（85.0in）。
核心配置与结构
类别 关键配置 详细参数
外壳类型 通风型 IP 43/55 防护，适配普通环境；可选顶装 / 门装双风扇（120V/240V AC），顶装风扇冷却效率高、噪音低，门装风扇支持顶部电缆接入
密封型 IP 55/66 防护，适配恶劣环境（IP 66 防 airborne 污染物），无风扇设计，通过外壳表面热传导散热

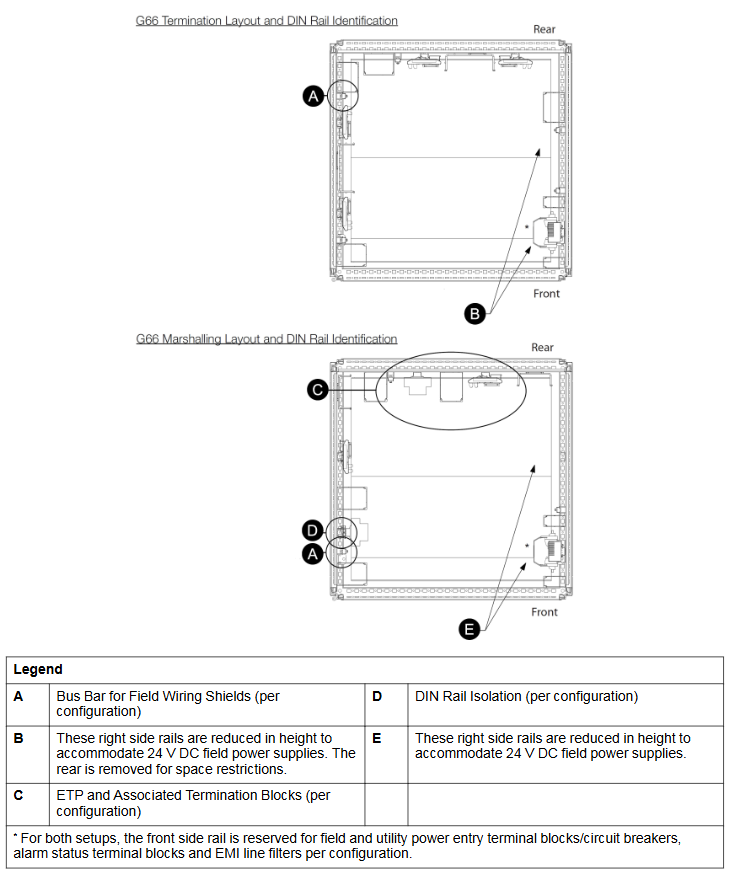

导轨系统 终端安装导轨 最多 5 根 1800mm（72in）垂直 DIN 导轨，总线性空间 9.0m（29.5ft），左侧、后侧、右侧墙各安装 1 对
专用导轨 1 根垂直 DIN 导轨，专用于电源分配设备安装
布线设计 线缆接入 标准底部接入，用户可改装为上下双接入（需自行配置 cable glands 并保持防护等级）
线槽配置 76mm×102mm（3in×4in）标准线槽，支持 PVC / 非 PVC 材质，可选信号隔离挡板实现相邻线槽隔离
安全防护 门体设计 舒适手柄 + 按钮 / 钥匙锁，支持左右开门方向改装（默认左开）
监测功能 可选门入侵监测开关（每扇门 1 个，预接线至报警端子）、双重 thermostat（高低温报警，量程 - 0~60℃）
电源与接地系统
电源配置
可选冗余 24V DC 现场电源：480W（P0923VD）或 960W 规格，支持 2 组或 4 组现场 I/O 电源模块安装
电源接入：主电源含隔离开关端子或 10A D 型双极断路器，可选 EMC/RFI 线路滤波器
分配功能：24V DC 电源配套分配端子排，可向最多 10 个 Triconex 终端设备供电，每个端口含可维护隔离开关
接地设计
主接地：2 个 M8 保护接地螺柱（外壳两侧各 1 个），支持拼接时的专用接地
辅助接地：1 个隔离保护接地导轨，可用于线缆屏蔽层接地
结构接地：外壳所有结构件一体化接地，符合行业电气规范，前门通过 4mm²（11ga）接地带与框架连接
技术参数详情
参数类别 具体指标
环境参数 工作温度：通风型 - 20~60℃（平均 750W / 最大 1000W 负载）；密封型 - 20~55℃（平均 400W / 最大 500W 负载）
存储温度：-40~70℃（-40~158°F）
相对湿度：5%~95%（无凝露）
物理参数 最大重量：通风型满配 261kg（575lb）；侧面板重量 8kg（18lb）
外壳尺寸：宽 800mm× 高 2000mm× 深 800mm（含底座后高 2160mm）
材质：框架 / 门板 2.0mm（14ga）钢板；侧板 / 顶板 1.5mm（16ga）钢板；表面涂层 RAL 7035（浅灰）纹理漆
声学与防护 噪音水平：顶装风扇 61dB (A)@1m、58dB (A)@3m；门装风扇 64dB (A)@1m、62dB (A)@3m；密封型无额外噪音
防护等级：通风型 IP 43/55；密封型 IP 55/66（符合 NEMA 12/4 标准）
安装与维护要点
安装要求：必须螺栓固定（避免倾倒），参考《Enclosures and Mounting Structures - Site Planning and Installation User’s Guide（B0700AS）》
线缆管理：配备线缆扎带用于整理 Triconex 终端线缆，用户需自行提供 cable glands 并确保开孔后防护等级不降低
配置定制：可根据区域电气规范，订购不含电源分配端子排的版本，由用户自行配置电源接入

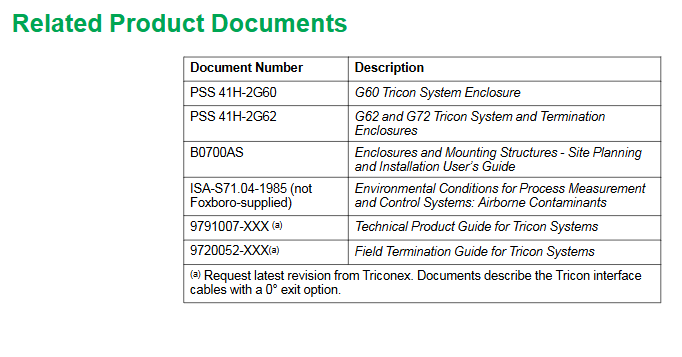

相关文档：配套文档包括 G60/G62/G72 外壳说明书（PSS 41H-2G60/62）、Tricone 系统安装指南（9791007-XXX）等
