TOSHIBA分立IGBT产品指南
东芝分立 IGBT 产品指南,核心介绍了 IGBT(绝缘栅双极晶体管)融合 MOSFET 高输入阻抗与双极晶体管高压驱动的优势,具有快速开关、低饱和电压、多种封装形式等特点,电压覆盖 300V-1500V、电流涵盖 8A-200A,适用于通用逆变器、IGBT 炊具、闪光灯、等离子显示屏等多领域,同时呈现了产品技术演进趋势、详细产品阵容、封装尺寸及海外分支机构信息,支持现货与定制采购。
IGBT 核心定义、结构与优势
定义:IGBT(Insulated Gate Bipolar Transistor,绝缘栅双极晶体管),融合 MOSFET 高输入阻抗与双极晶体管高压驱动优势
结构:四层(pnpn)平面结构,通过 pnp 晶体管实现导电调制,降低饱和电压
核心特性:
快速开关能力,载流子注入与复合率低
大电流区域仍保持低集电极 - 发射极饱和电压(VCE (sat))
内置适配特定应用的优化二极管
高输入阻抗支持电压驱动
提供 TSON-8、SOP-8、TO-220 系列、TO-3P 系列等多种封装
对比优势:相比功率 MOSFET,在高电压场景下导通损耗更低,解决了 MOSFET 导通电阻随击穿电压升高而激增的问题
技术参数与演进趋势
关键参数范围:
参数类型 范围 典型值
击穿电压(VCES) 300V-1500V 600V、900V、1200V(主流)
集电极电流(IC) DC 8A-50A、脉冲 20A-200A 30A、50A、60A(常用)
饱和电压(VCE (sat)) 1.45V-2.3V 1.6V(6 代产品)、1.9V(5 代产品)
开关频率 硬开关最高 20kHz、快速开关最高 50kHz -
结温(Tj) 150℃-175℃ 175℃(高端产品)
技术演进趋势:
核心优化方向:优化晶圆设计、减小图形尺寸、改进载流子寿命控制技术
世代特点:3 代(高鲁棒性)→4 代(沟槽栅结构)→5 代(优化载流子注入)→6/6.5 代(RC 结构 / 更薄晶圆)→7 代(高电流适配)

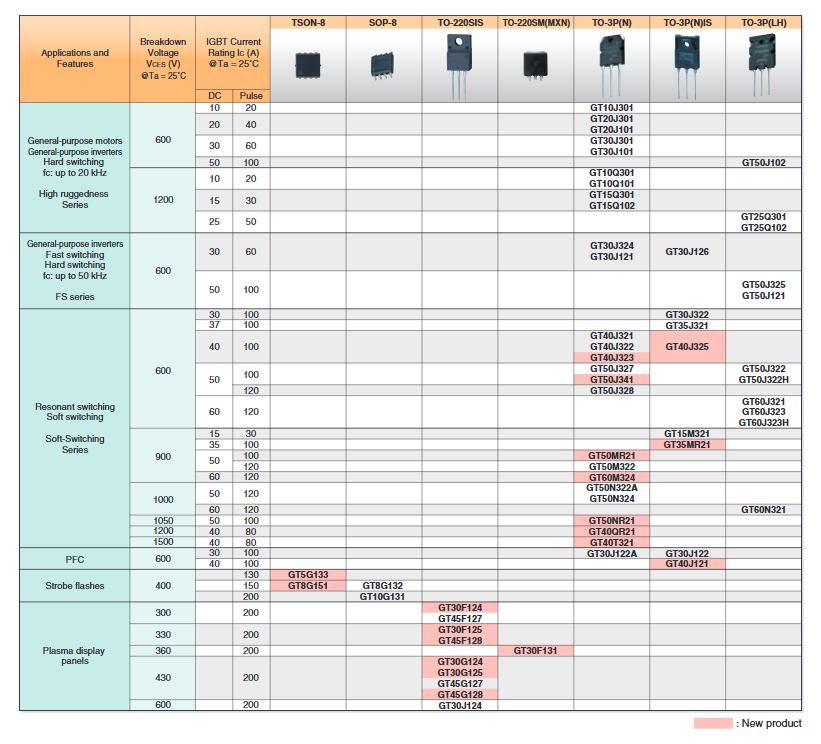

产品阵容分类(按应用场景)
通用逆变器系列
高鲁棒性系列(3 代):600V/1200V,IC 10A-50A,TO-3P (N) 封装,VCE (sat) 2.1V
快速开关系列(4 代):600V,IC 30A-50A,开关时间 0.05μs,TO-3P (N)/TO-3P (LH) 封装
低频开关系列:600V,IC 30A-40A,适配部分开关转换器
软开关应用系列(适配 IGBT 炊具、微波炉、多功能打印机)
电压谐振型:900V-1050V,IC 15A-60A,6.5 代 RC-IGBT 集成续流二极管
电流谐振型:600V,IC 30A-60A,内置 FRD(快恢复二极管),VCE (sat) 低至 1.55V
高压型:1500V,IC 40A,TO-3P (N) 封装,Tj=175℃
闪光灯应用系列(适配数码相机、单反相机)
栅极驱动电压:2.5V-4.0V(兼容相机 3.3V/5V 电源)
关键参数:400V,IC 130A-200A,TSON-8/SOP-8 封装,内置 ESD 保护齐纳二极管
代表型号:GT8G151(7 代,150A)、GT10G131(5 代,200A)

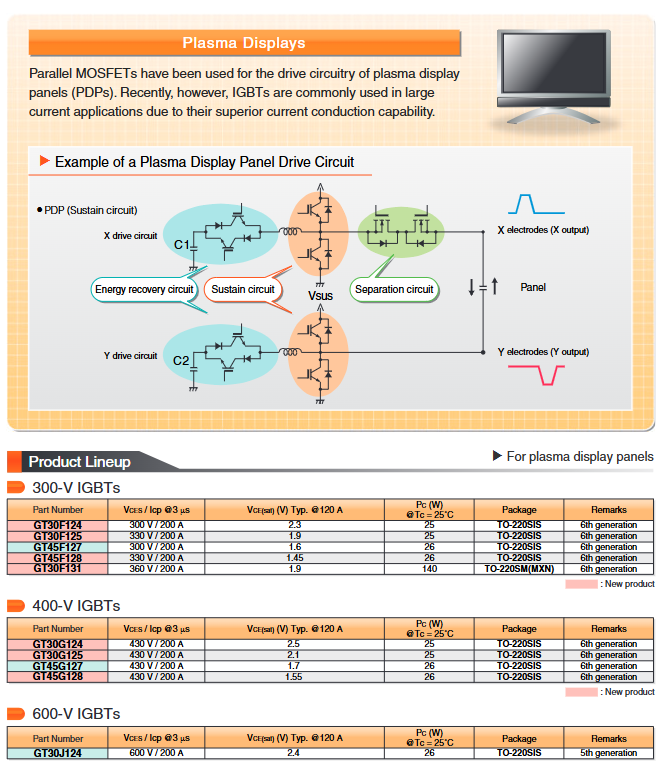

等离子显示屏(PDP)应用系列
电压等级:300V、330V、430V、600V
电流规格:200A(3μs 脉冲),VCE (sat) 1.45V-2.5V
封装:TO-220SIS/TO-220SM (MXN),6 代产品为主
封装尺寸与淘汰产品
主流封装尺寸(单位:mm):
封装类型 关键尺寸 引脚定义
TSON-8 3.1×3.3×0.65 1-3 脚发射极、5-8 脚集电极、4 脚栅极
TO-220SIS 15×10×2.7 1 脚栅极、2 脚集电极、3 脚发射极
TO-3P(N) 20.0×15.9×4.5 1 脚栅极、2 脚集电极、3 脚发射极
淘汰产品:包含 MG30T1AL1、GT40M101 等型号,部分型号提供替代建议(如 GT60M322 替代为 GT60N321)
