Triconex Tricon™v9–v11系统规划和安装指南
Triconex Tricon™v9–v11系统规划和安装指南
Tricon v9–v11 系统是 Schneider Electric 旗下 Triconex 推出的具备三重模块冗余（TMR）架构的可编程逻辑与过程控制器，核心优势为高容错性，支持最多 15 个机箱（1 主 + 14 扩展 / 远程）、118 个 I/O/ 通信模块及远程 I/O 模块部署（最远 12 公里），兼容 Modbus、Ethernet 等多种协议，配备 TriStation 1131 等软件工具用于程序开发与监控，适用于工业控制、安全关键场景（如紧急停车、火焰安全）等，可在恶劣工业环境中运行，支持模块在线热插拔与维护，具备完善的诊断与报警功能。
一、系统概述
产品定位：Tricon v9–v11 系统是 Triconex（Schneider Electric 旗下）推出的高容错可编程逻辑与过程控制器，核心架构为三重模块冗余（TMR），旨在保障工业控制过程的连续性与安全性。
核心特性：具备抗恶劣工业环境能力、模块在线热插拔与维修功能、远程 I/O 扩展能力，支持多种通信协议与第三方系统集成。
适用场景：紧急停车（ESD）、锅炉火焰安全、涡轮机控制、海上火气保护等安全关键场景，及普通工业过程控制。
二、硬件组件详情
（1）机箱规格
机箱型号 类型 核心参数 兼容系统版本
8110 主机箱 最多 6 组 I/O 模块槽位，支持 3 个主处理器 v9.0–11.x
8120E 增强型主机箱 最多 5 组 I/O 模块槽位，TriBus 速率 1000Mbps v11.x

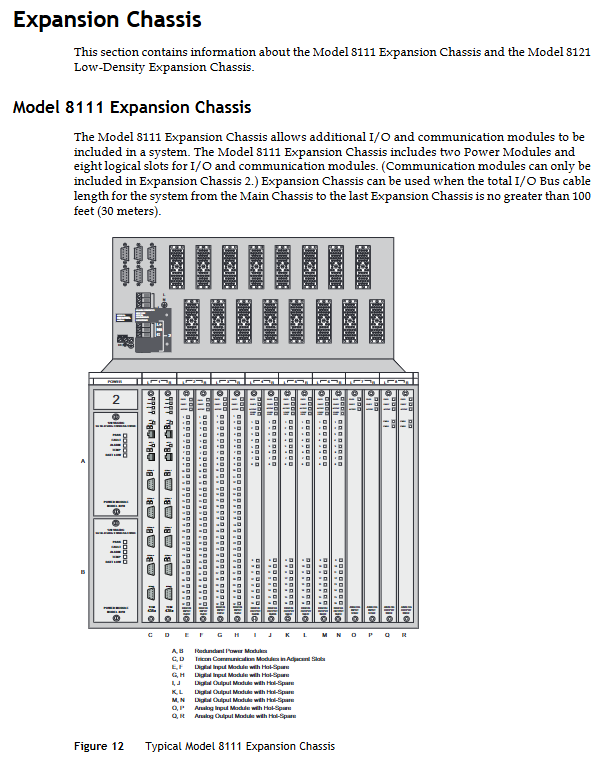

8111 扩展机箱 最多 8 组 I/O 模块槽位，I/O 总线距离≤30 米 v9.0–11.x
8121 低功耗增强型扩展机箱 最多 5 组 I/O 模块槽位，支持 HART 协议 v10.4 及以上
8112 远程机箱 含 1 组 RXM 模块槽位 + 6 组 I/O 模块槽位 v9.0–11.x
（2）核心模块
主处理器（MP）：
3006/3007：适用于 v9.0–9.5.x，SRAM 分别为 2MB/1MB
3008：适用于 v9.6–10.x，16MB DRAM+32KB SRAM
3009：适用于 v11.x，256MB DRAM+2MB SRAM，双核心 800MHz
电源模块：
8310：120VAC/VDC 输入，175W 输出
8311：24VDC 输入，175W 输出
8312：230VAC 输入，175W 输出
特性：双冗余配置，支持单独负载，具备过压 / 过温诊断
I/O 模块（代表性型号）：
模块类型 代表性型号 核心参数
数字输入（DI） 3501E/T 115VAC/VDC，32 点，TMR 架构
数字输出（DO） 3604E 24VDC，16 点，光隔离，TMR 架构
模拟输入（AI） 3708E 热电偶输入（E/J/K/T 型），16 点，隔离型
模拟输出（AO） 3805E 4–20mA，8 点，TMR 架构
脉冲输入 3511 20–20000Hz，8 点，差分 AC 耦合
通信模块：
TCM（4351/4352 系列）：支持 Modbus、Ethernet，4 个串口 + 2 个网口
UCM（4610）：适用于 v11.x，对接 Foxboro Evo 系统，4 个光纤网口
EICM（4119/4119A）：支持 Modbus，4 个串口，适用于 v10.x 及更早
NCM（4329/4329G）：支持 Ethernet，10Mbps 速率，适用于 v10.x 及更早
（3）外部组件
终端面板：含标准型（9561 系列）、本质安全型（9572 系列），支持 16/32 点信号，带保险丝 / 限流电阻
扩展电缆：I/O 总线电缆（9000 系列）、I/O-COMM 总线电缆（9001 系列），最长 300 米
辅助配件：空白槽面板（8105）、散热挡板（2000361-001）、NEMA 标准机箱
三、系统配置与扩展规则
最大规模：15 个机箱（1 主机箱 + 14 扩展 / 远程机箱），最多 118 个 I/O/ 通信模块
总线限制：
I/O 总线：速率 375Kbps，距离≤30 米（扩展机箱）
远程链路：通过 RXM 模块（多模光纤 1.2 公里，单模光纤 12 公里）
配置要求：
主机箱必须含 3 个主处理器 + 2 个电源模块
扩展机箱最多 8 个逻辑槽位
远程机箱需搭配 RXM 模块组，支持 3 个远程站点
四、软件工具与核心功能
（1）软件工具
软件名称 核心功能 兼容系统
TriStation 1131 控制程序开发（LD/FBD/ST）、仿真、下载监控 Windows NT/2000/XP
CEMPLE 编辑器 因果矩阵编程，自动转换为 FBD 代码 集成于 TriStation 1131
SOE 软件 事件序列采集、分析、导出，跳闸快照 Windows 系统
Enhanced Diagnostic Monitor 硬件 / 程序状态监控 Windows 系统
（2）核心功能
容错机制：三通道并行处理，数字信号 2/3 投票，模拟信号中值选择，单点故障不影响运行
热备与维修：I/O 模块热插拔，故障模块在线更换，系统自动重构为全 TMR 模式
诊断功能：模块级 / 通道级自诊断，故障指示灯 + 报警输出，支持远程监控
通信能力：支持 Modbus（RTU/ASCII/TCP）、Ethernet、Peer-to-Peer、SNTP 等协议，双通信模块 + 双网络冗余

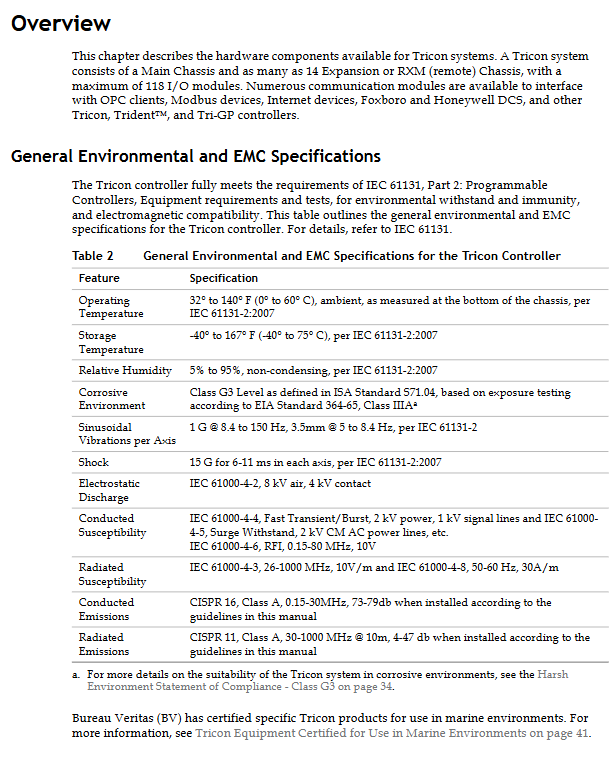

五、环境与安装要求
运行环境：温度 0–60℃，湿度 5%–95%（无冷凝），耐受 Class G3 腐蚀环境
安装规范：
机箱垂直安装，上下预留 13.3cm 散热空间
控制线缆与动力线缆间距≥20cm，屏蔽层两端接地
远程机箱需通过 RXM 模块与主机箱连接，光纤选型需匹配距离要求
维护要点：定期更换电池（8–10 年），每类 I/O 模块配置 1 个热备模块，定期轮换测试
