SCHNEIDER Magelis XBT GT/GK/GH 系列人机界面（HMI）的硬件指南
SCHNEIDER Magelis XBT GT/GK/GH 系列人机界面（HMI）的硬件指南
施耐德Magelis XBT GT/GK/GH 系列人机界面（HMI）的硬件指南，核心涵盖产品型号规格、设备连接、安装接线、设置调试及维护五大核心模块，支持24Vdc 供电，防护等级达IP65，适配 Vijeo Designer V6.2 软件，提供从 3.8 英寸到 15 英寸的多种屏幕尺寸（分辨率 320x240~1024x768 像素），具备串口 / 以太网 / USB 多接口通讯能力，支持 CF 卡数据存储与外部设备扩展，同时包含详细的安装步骤、故障排查方案及定期维护要求，适用于工业自动化控制场景。
文档概述
（1）核心定位与适用范围
类别 关键信息
文档用途 XBT GT/GK/GH 系列 HMI 的硬件安装、连接配置、设置调试、维护保养
适用软件 Vijeo Designer V6.2（开发软件）
目标用户 工业自动化工程师、设备维护人员
合规标准 UL 508、CSA C22.2、IEC 60529（IP65）、CE 认证
环保合规 符合 RoHS、WEEE 指令
（2）产品系列分类
系列 核心特性 屏幕尺寸范围 典型型号

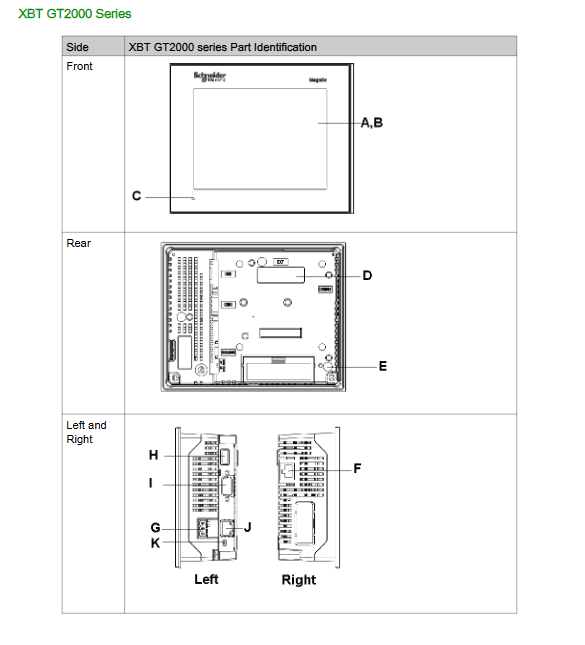

XBT GT 触摸屏为主，支持以太网 / USB 扩展 3.8"~15" GT1135（3.8"彩色）、GT5330（10.4" 彩色）、GT7340（15" 彩色）

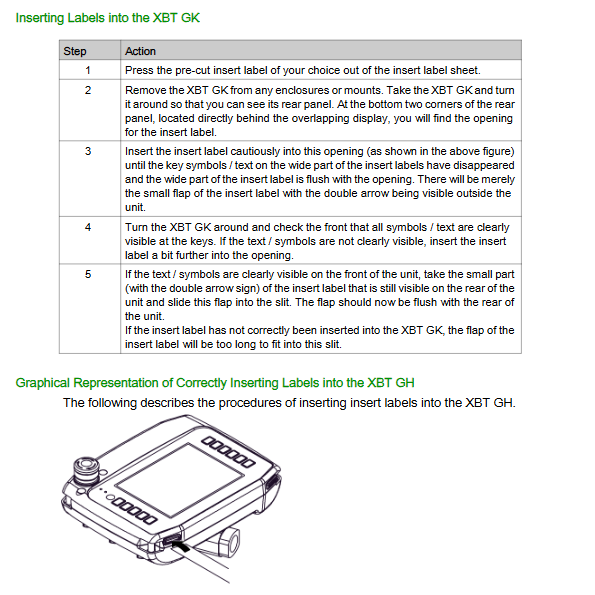

XBT GK 带工业指针 + 键盘，支持多按键操作 5.7"~10.4" GK2330（5.7"彩色）、GK5330（10.4" 彩色）
XBT GH 手持型，带应急开关 / 使能开关 5.7" GH2460（5.7" 彩色触摸屏）
产品核心规格
（1）电气与环境规格
规格项 数值
额定供电 24Vdc（电压范围 19.2~28.8Vdc）
功率消耗 最大 50W（GT7000 系列）
工作温度 0~50℃（GT 系列）、0~40℃（GK/GH 系列）
存储温度 -20~60℃
防护等级 前面板 IP65、后面板 IP20（GT/GK）；全机 IP65（GH）
接地要求 接地电阻≤100Ω，接地线截面≥2mm²
（2）显示与硬件配置
配置项 关键参数
显示技术 STN（单色 / 4096 色）、TFT（256 色～65536 色）
分辨率 320x240（QVGA）~1024x768（XGA）
背光寿命 CFL 背光 50000~75000 小时、LED 背光 50000 小时以上
触摸屏 模拟式 1024x1024 分辨率，按压寿命＞100 万次
内存配置 Flash EPROM 16~32MB、DRAM 16~64MB、备份 SRAM 128~512KB（锂电池供电）
扩展存储 CF 卡（128MB~1GB），支持配方 / 历史数据 / 报警数据存储
（3）接口规格
接口类型 配置详情
串口 COM1（RS-232C/RS-422/RS-485）、COM2（RS-485），波特率 2400~115200 bps
以太网 RJ45 接口，10/100Base-TX（部分型号无）
USB 接口 USB 1.1 主机接口（TYPE-A），支持数据传输、外设连接
扩展接口 AUX 接口（外部复位 / 报警输出 / 音频输出）、视频输入（仅 GTxx40 型号）
设备连接与配件
（1）核心配件清单
配件类型 型号示例 用途
通讯电缆 XBT Z915 COM 口连接打印机
XBT Z9780 连接 Premium/Micro/Twido PLC
XBT ZG935 USB 数据传输线（PC 与 HMI 连接）
存储配件 XBT ZGM128/XBT ZGM256 128MB/256MB CF 卡
安装配件 XBT Z3002 弹簧夹紧固件（IP65 防护）
XBT ZG52/XBT ZG55 安装垫片（年度更换）
防护配件 XBT ZGESGD XBT GH 应急开关护罩
XBT ZG60~XBT ZG69 屏幕保护贴
（2）扩展设备支持
工业控制设备：Modicon、Siemens、Omron 等品牌 PLC
输入输出设备：串口 / 并口打印机、条码阅读器（Datalogic Gryphon 系列）
多媒体设备：摄像头（NTSC/PAL 制式，仅 GT4340/5340/6340/7340 支持）、麦克风 / 扬声器
存储设备：USB 闪存盘、CF 卡读卡器
安装与接线
（1）安装流程
面板开孔：按设备尺寸开设安装孔（示例：GT1005 系列开孔 118.5x92.5mm）
设备固定：选择弹簧夹（面板厚度 1.5~6mm）或螺丝（面板厚度 1.6~10mm）固定，扭矩≤0.5Nm
垫片检查：确认安装垫片完好，突出凹槽约 2mm，接缝处避开转角
间距要求：设备与周边物体间距≥100mm，避免高温设备直接散热影响
（2）接线规范
接线类型 关键要求
电源接线 导线截面 0.2~2.5mm²，正负极正确连接，接地线截面≥2mm²
通讯接线 串口电缆避开高压线路，以太网电缆使用 RJ45 接头，避免混插串口 / 网口
接地规范 独立接地（电阻≤100Ω），避免与其他设备共地产生电磁干扰
布线要求 输入 / 输出信号线与电源线分离布置，长距离使用屏蔽电缆
（3）特殊安装要求
XBT GH 手持型：安装应急开关护罩（扭矩 0.5Nm），配备手带防止跌落
倾斜安装：面板倾斜角度≤30°，超过则环境温度≤40℃
潮湿环境：定期检查垫片密封性，每年更换一次垫片
设置与调试
（1）基础设置
设置类型 操作路径 关键参数
网络设置 离线设置→网络 IP 地址、子网掩码、网关（仅支持以太网型号）
系统设置 系统设置→日期 / 时间 日期格式（DD/MM/YYYY 等）、时间同步
显示设置 系统设置→亮度 / 对比度 8~16 级调节，降低亮度延长背光寿命
蜂鸣器设置 离线设置→蜂鸣器 模式：关闭 / 触摸时发声
（2）故障排查
故障现象 排查步骤 解决方案
显示空白 1. 检查电源电压；2. 确认背光是否烧毁；3. 验证应用是否下载 1. 修复电源连接；2. 更换背光；3. 重新下载应用
通讯失败 1. 检查电缆连接；2. 验证驱动配置；3. 测试接口是否正常 1. 重新接线；2. 在 Vijeo Designer 中匹配设备驱动；3. 运行自检测试
触摸无响应 1. 校准触摸屏；2. 检查是否有异物遮挡；3. 测试触摸面板 1. 系统设置→校准；2. 清洁屏幕；3. 离线设置→自测试→触摸面板测试
日期无法保存 1. 检查备份电池；2. 确认设备持续供电 1. 联系服务商更换电池；2. 确保设备连续供电 24 小时充电
（3）自测试功能
支持测试项：字符显示、屏幕图案、触摸面板、串口（COM1/COM2）、视频内存
测试路径：离线设置→自测试，正常显示 “OK”，异常显示 “NG”
维护与保养
（1）定期维护
维护项目 周期 操作要求
屏幕清洁 按需 用中性洗涤剂 + 软布擦拭，避免有机溶剂
垫片更换 每年 1 次 更换老化 / 破损垫片，确保 IP65 防护
环境检查 季度 1 次 确认工作温度 / 湿度在规定范围，无腐蚀性气体
电缆检查 半年 1 次 检查电缆连接紧固，无破损老化
（2）部件更换
背光更换：支持型号（GT5000 系列、GT6330 RL08 及以下等），更换前冷却 10 分钟，佩戴手套
电池更换：备份电池寿命 10 年（≤25℃），不可自行更换，联系授权服务商
CF 卡维护：定期备份数据，写入次数≤100000 次，避免频繁覆盖
（3）寿命与防护
关键部件寿命：背光 50000~75000 小时、触摸屏按压＞100 万次、CF 卡写入 100000 次
防护注意事项：避免屏幕撞击、液体泼溅，手持型避免跌落（1 米跌落测试合格）
