TRICONEX Trident 系列 工业安全仪表系统
TRICONEX Trident 系列 工业安全仪表系统
TRICONEX Trident 系列是适配低点数和分布式 I/O 应用的安全仪表系统核心产品，采用三重模块冗余（TMR）架构，包含主处理器、通信、模拟 / 数字 I/O 等多种模块及配套底板、扩展件和附件，支持热备、多重国际安全认证，工作温度范围 - 20°C 至 + 70°C，具备高可靠性和抗恶劣环境能力，广泛应用于安全关键工业场景。
产品基础信息
项目 关键信息
产品系列 TRICONEX Trident
核心架构 三重模块冗余（TMR）
适配场景 低点数应用、分布式 I/O 系统
工作环境 运行温度：-20°C~+70°C（-4°F~158°F）；存储温度：-40°C~+85°C；湿度 5%~95%（无凝露）；抗振动 1G（10-150Hz）、抗冲击 15G
国际认证 符合 CAN/CSA-C22.2、IEC 61508、EN50156、NFPA 85 等标准，获 CSA、CE、TÜV Rheinland、Factory Mutual 认证

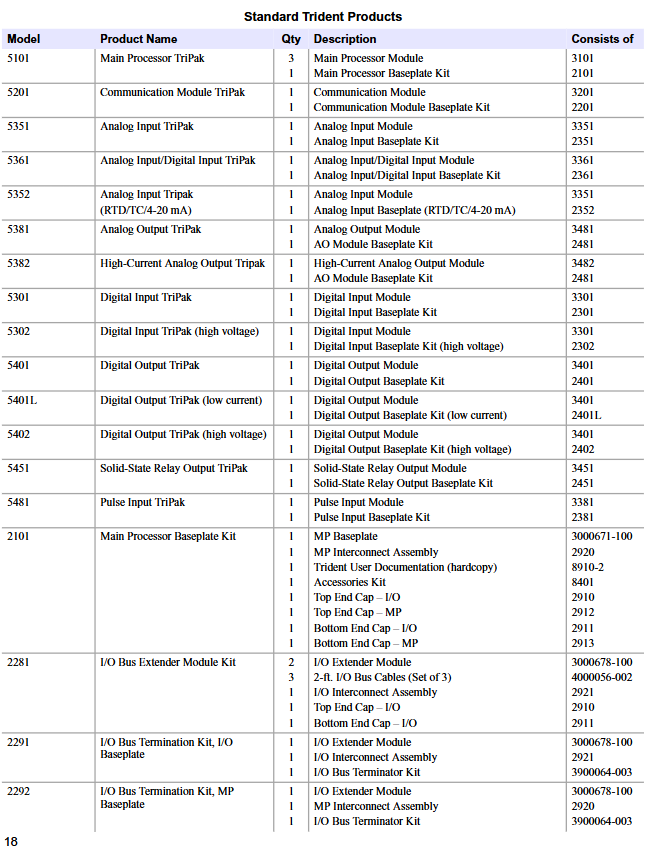

核心模块分类及关键参数
（1）主处理器模块（MP）
核心配置：每个系统 3 个模块，共享 1 个底板，构成 TMR 三通道
通信接口：RS-232/485 Modbus 端口、10BaseT 以太网端口（连接 TriStation 1131）
存储容量：16MB DRAM（应用程序、I/O 数据、诊断缓存）
同步机制：通过 TriBus 高速总线实现三模块数据同步投票

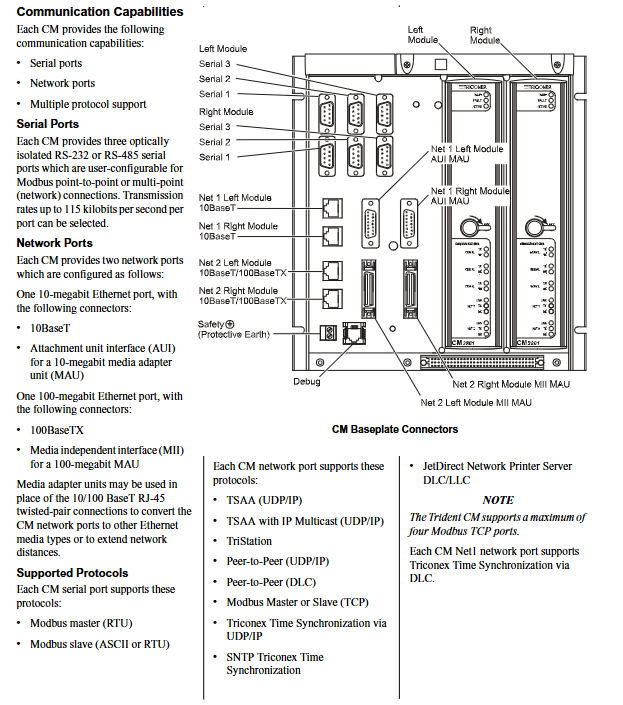

（2）通信模块（CM）
接口规格：3 个 RS-232/485 串口（115kbps）、2 个以太网口（10/100BaseT）
协议支持：Modbus（RTU/ASCII/TCP）、TSAA、UDP/IP、SNTP 等
冗余设计：单控制器支持 2 个 CM 模块，独立工作，提供冗余通信或扩展端口
功耗：最大 8W（无 MAU），每增加 1 个 MAU 额外消耗 3.75~6W
（3）输入类模块
模块类型 型号示例 点数 关键规格
模拟输入（AI） 3351 32 点 4-20mA，12 位分辨率，绝对误差 ±0.15% FS
数模混合输入（AI/DI） 3361 32 点（16AI+16DI） AI：4-20mA；DI：15-30VDC，输入延迟 < 10ms
数字输入（DI） 3301 32 点 24VDC，输入阻抗 > 30kΩ（无底板），诊断频率 < 20 次 / 秒
脉冲输入（PI） 3381 6 点 0.5Hz-32kHz，24 位分辨率，误差 ±0.01%（2000-32000Hz）
（4）输出类模块
模块类型 型号示例 点数 关键规格
模拟输出（AO） 3481 4 点 4-20mA，精度 ±0.25% FS，负载最大 800Ω（28VDC）
高压模拟输出（AO） 3482 4 点 4-40mA（3-4 点），过流保护 0.7A
数字输出（DO） 3401 16 点 24VDC，输出电流 1.5A（典型），短路限流 2.4A
固态继电器输出（SRO） 3451 32 点 ±24VDC，最大切换功率 15W，泄漏电流 < 100μA
配套组件与扩展
底板类型：按应用场景分为标准底板、HART 通信底板、危险环境底板（ATEX 认证），适配不同模块安装需求；
扩展组件：
I/O 扩展器套件：实现多 I/O 列数据传输，提供逻辑电源端子，支持最大 200 米 I/O 总线扩展；
互连组件：连接同列底板，传输 I/O 消息和逻辑电源；
必备附件：端盖（保护底板两端）、端子盖（防护未接线端子）、槽盖（防护空闲插槽），抵御灰尘、液体和腐蚀性气体；
软件工具：TriStation 1131 开发平台（v4.5），含编程、调试、文档管理功能，支持 CEMPLE 扩展。
安全与诊断特性
故障检测：通道级持续诊断，支持单点 / 多点故障检测， Fault 指示灯报警；
投票机制：TMR 模式下数据取中值，双模式下取平均值，保障数据可靠性；
热备支持：所有 I/O 模块均支持热备替换，无需停机；
防护性能：防静电（8kV 空气放电）、抗浪涌（2kV）、反向电压保护（-0.6VDC）。
