SCHNEIDER Magelis系列图形XBT-F/TXBT-F使用说明书
SCHNEIDER Magelis系列图形XBT-F/TXBT-F使用说明书
施耐德Graphic Magelis 系列人机界面（HMI）终端（含 XBT-F、TXBT 及触摸屏型号）的完整操作与开发手册，核心围绕XBT-L1000 软件实现应用开发、终端操作、PLC 通讯及故障处理，支持页面设计（应用 / 报警 / 帮助 / 配方页）、变量读写、报警管理（优先级 / 分组 / 日志）、PLC 数据交互（对话框表） 等核心功能，终端防护等级达IP65，支持 16 级报警优先级、500 条报警日志存储，适配 UNI-TELWAY、Modbus 等多种通讯协议，广泛应用于工业自动化控制场景，同时提供详细的应用开发示例与故障排查方案。
文档概述
（1）核心定位与适用范围
类别 关键信息
文档用途 Graphic Magelis 系列终端的应用开发、安装配置、操作运行、故障排查
适用产品 XBT-F（5.7"/10.4" 按键 / 触摸屏）、TXBT（带 1.6Gb 硬盘，支持 Windows 95）
核心工具 XBT-L1000 开发软件（需 V3.3 及以上版本，适配固件 V2.1.15+）
目标用户 工业自动化工程师、设备维护人员、应用开发人员
应用场景 生产线监控、设备控制、参数配置、故障报警（适配 Modicon、Siemens 等 PLC）
（2）核心合规与安全要求
安全警示：仅授权人员操作，PLC 通讯中断可能导致设备失控，需编程冗余逻辑
防护等级：终端防护等级 IP65（符合 IEC529），适配工业恶劣环境
认证标准：UL 4/4x、NEMA 4、CE 认证，满足国际工业标准
应用开发（基于 XBT-L1000 软件）
（1）开发流程
需求规格：明确用户操作、控制逻辑、数据交互需求
页面设计：创建模板页（应用 / 报警 / 帮助 / 配方），复用公共元素（Logo、状态行）
内容配置：添加静态文本 / 图形、动态变量（数值 / 柱状图 / 曲线）、功能键
对话框表配置：定义 PLC 与终端的交互数据（最多 135 字）
模拟测试：终端 / PLC 仿真，验证页面导航与数据交互

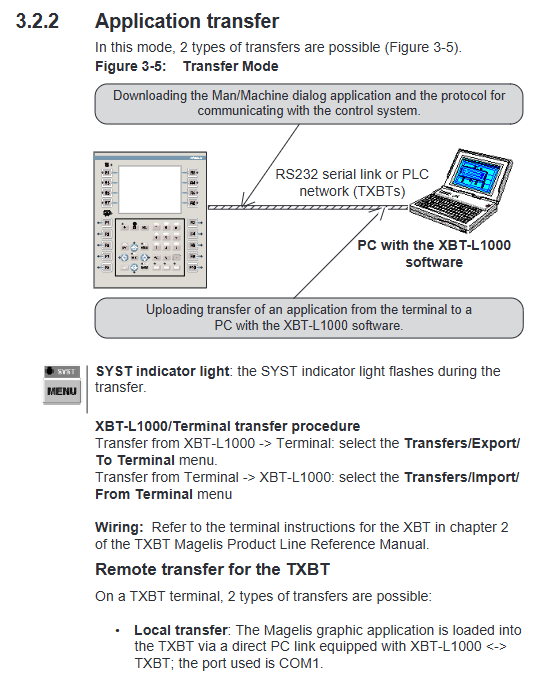

应用传输：本地（串口）或远程（PLC 网络）传输至终端
运行维护：支持应用更新、日志查询、故障排查
（2）页面类型与功能
页面类型 核心用途 关键特性
应用页 设备监控、参数输入 支持静态 / 动态元素，可密码保护
报警页 故障提示与处理 16 级优先级、16 个报警组，支持继电器联动
帮助页 操作指导 可关联应用 / 报警页，支持多语言
配方页 参数存储与复用 125 条记录、5000 个变量，支持 PCMCIA 存储
表单页 数据打印 仅打印专用，支持条码、表格格式
（3）核心配置项
多语言支持：最多 3 种语言，可翻译系统 / 自定义文本
密码保护：三级密码（A/B/C），控制页面 / 字段访问权限
变量配置：支持单字 / 双字 / 浮点 / 位变量，可设置阈值（Min/L/H/Max）与颜色联动
功能键配置：静态键（全局生效）、动态键（页面专属），支持点动 / 自锁命令
终端操作
（1）基础操作
页面导航：通过静态 / 动态功能键、页面编号、PLC 指令切换（支持密码保护页面）
变量输入：数值输入（键盘）、图形输入（滑块 / 旋钮），支持即时写入 / 确认写入
打印控制：支持报警日志、表单页、屏幕截图打印（TXBT 支持 SHIFT+PRINT）
（2）报警管理
功能 详细说明
报警触发 PLC 位信号激活，支持多 PLC 报警分布
优先级 1-16 级（1 最高），高优先级报警优先显示
确认方式 手动确认（ENTER 键）、自动确认（故障恢复）
日志存储 500 条事件（触发 / 确认 / 恢复），时间戳记录
分组管理 16 个报警组，每组独立颜色标识
（3）特色功能
配方管理：存储生产参数，支持冻结 / 保存 / 恢复 / 传输至 PLC
TXBT 专属：运行 Windows 95 应用（如计算器）、外接键盘、ISA 总线扩展
变量调节：支持 16 个调整页，最多 448 个变量（10" 终端），支持符号导入（PL7/Concept）
PLC 通讯
（1）通讯协议与链路
支持协议：UNI-TELWAY、FIPWAY、Modbus、Modbus+、Jbus 等（可下载）
物理链路：RS232/RS422/RS485（串口）、PLC 网络（远程传输）
终端角色：主 / 从模式，默认客户端（主动读写 PLC 数据）
（2）对话框表（核心交互媒介）
表类型 功能 关键字示例
状态表（终端→PLC） 发送终端状态、按键信息、报警确认结果 显示页面号（% MWn+8）、按键映像（% MWn+0）
命令表（PLC→终端） 控制页面切换、按键锁定、报警触发 页面切换（% MWn+16）、按键锁定（% MWn+27）
报警表（PLC→终端） 触发报警，最多 61 字（XBT）/125 字（TXBT） 报警位（% MWn+30~% MWn+90）
安全字 对话授权，防止非法交互 授权字（% MWn+20），需匹配 XBT-L1000 配置值
（3）交互周期优化
优化模式：变量按页面分组、连续地址分配，减少通讯量
刷新周期：对话框表周期可配置，变量支持 cyclic / 单次 / 即时刷新
通讯监控：通过 % MWn+3 字监控通讯状态，防止断连失控
技术规格与故障处理
（1）核心技术规格
终端类型 屏幕规格 功能键 存储容量 工作环境
XBT-F 5.7" 320x240 像素，16 灰度 静态 10 个、动态 8 个 报警日志 500 条 0~45℃，0~85% 湿度
XBT-F 10.4" 640x480 像素，256 色 静态 12 个、动态 10 个 配方 125 条记录 0~45℃，0~85% 湿度
TXBT 10.4" 640x480 像素，256 色 静态 12 个、动态 10 个 1.6Gb 硬盘 0~45℃，0~85% 湿度

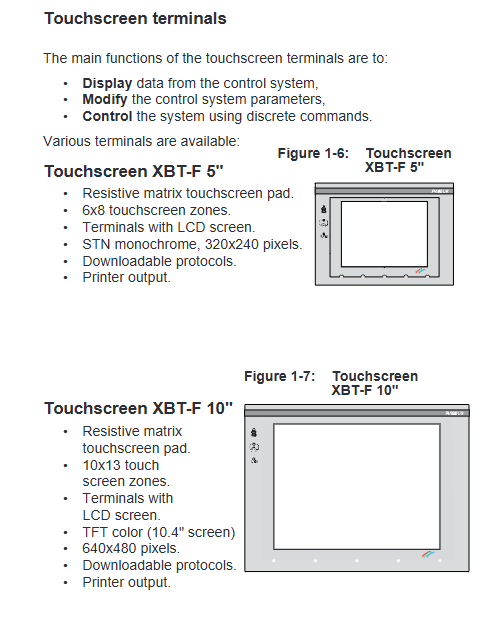

触摸屏 5.7" 320x240 像素，256 色 6x8 触摸区 报警日志 500 条 0~45℃，0~85% 湿度
（2）常见故障与处理
故障现象 可能原因 处理方案
应用传输失败 电缆错误、终端模式不对 检查 XBT-Z915 电缆，确认终端处于传输模式
报警不显示 PLC 报警位未激活、优先级配置错误 检查对话框表报警字，确认报警优先级≥当前显示级别
变量读写失败 地址错误、协议不匹配 核对变量地址与 PLC 配置，确认协议已下载
按键无响应 PLC 按键锁定、密码未输入 检查 % MWn+27~% MWn+29 锁定字，输入对应密码
应用开发示例
以工业 bakery 生产控制为例，完整演示：
需求分析：面团制备（参数输入）、烘焙监控（温度监控）、维护模式（密码保护）
页面设计：主菜单→生产菜单→制备 / 烘焙页→维护页，关联帮助页与报警页
功能配置：静态键（启动 / 停止）、动态变量（原料用量、温度曲线）、报警（温度超限）
通讯配置：对话框表地址 % MW100，包含页面号、按键状态、报警位
测试传输：模拟验证后，通过串口传输至终端，运行调试
