SCHNEIDER XB2-B Ø22mm系列 按鈕､選擇開關及指示燈
SCHNEIDER XB2-B Ø22mm系列 按鈕､選擇開關及指示燈
施耐德XB2-B Ø22mm 系列金属按钮、选择开关及指示灯的选型指南，核心涵盖产品特性、型号说明、完整型号配置三部分，产品符合 IEC 60947-5-1 等多项标准，防护等级达IP65/IP66，按钮机械寿命最高300 万次（普通按钮）和30 万次（急停按钮），指示灯使用寿命超50000 小时，支持多种按钮头（平头 / 凸头 / 蘑菇头 / 带灯等）、选择开关头及接點组合，适配24V-380V 多种电压规格，接线能力最大2x1.5mm² 或 1x2.5mm²，广泛适用于工业控制场景，可通过分體模組组合满足不同控制需求。
产品概述与核心特性
（1）基础信息
类别 关键参数 说明
产品系列 XB2-B Ø22mm 金属材质，含按钮、选择开关、指示灯三类产品
适用场景 工业控制 适配机床、生产线、电气控制柜等设备控制
供应模式 分體模組 由按钮头、接點基座、辅助接點等模組组合而成
支持渠道 可鑫科技 / 益成自動控制材料行 咨询电话：06-3585914；LINE：@enpro
（2）合规与环境特性
符合标准：IEC 60947-5-1、EN 60947-5-1、GB/T 14048.1-93、GB/T 14048.5-93、IEC 529、NF C 20-010 等
环境温度：
按钮 / 选择开关：工作 - 25~+70℃，储存 - 40~+70℃
指示灯：工作 - 25~+70℃，储存 - 40~+80℃
抗振性：蘑菇头按钮 8g，其他按钮 / 指示灯 15g（40Hz＜频率＜500Hz），符合 IEC 68-2-6
抗冲击：按钮 70g，蘑菇头按钮 15g，选择开关 200g，符合 IEC 68-2-27
电子冲击保护：I 级，符合 IEC 536 和 NF C 20-030
（3）防护与寿命特性
产品类型 防护等级 机械 / 使用寿名 备注
平头 / 凸头按钮（带 / 不带指示灯） IP65 300 万次操作 符合 IEC 529
带罩按钮 IP66 300 万次操作 防飞溅防护升级
急停按钮（蘑菇头） IP65 30 万次操作 常闭接點分斷可靠
通用型 LED 指示灯 IP65 50000 + 小时 额定电压下使用寿命
（4）电气与接线特性
额定绝缘电压（Ui）：600V，污染等级 3（符合 IEC 60947-1）
额定耐冲击电压（Uimp）：6kV（符合 IEC 947-1）
额定负载：AC-15（A600 或 Ue=240V、Ie=3A）；DC-13（Q600 或 Ue=250V、Ie=0.27A）
操作频率：3600 次 / 小时，负载因数 0.5
接线能力：最小 1x0.5mm²，最大 2x1.5mm² 或 1x2.5mm²（螺丝端子）
短路保护：10A 熔芯（类型 gI，符合 IEC 269-1、VDE 0660-200）
产品型号与配置详情

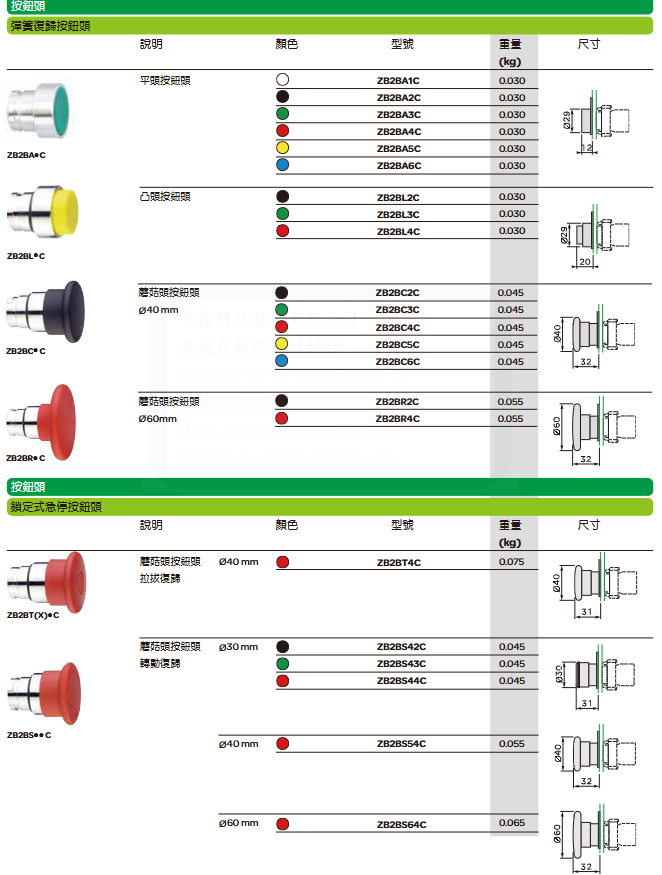

（1）按钮头型号（分體模組：ZB2B 系列）
按钮头类型 规格说明 型号示例 重量（kg）
平头按钮头 无灯，多颜色可选 ZB2BA1C、ZB2BA2C 0.030
凸头按钮头 无灯，多颜色可选 ZB2BL2C、ZB2BL3C 0.030
蘑菇头按钮头 Ø40mm，无灯 ZB2BC2C、ZB2BC3C 0.045
蘑菇头按钮头 Ø60mm，无灯 ZB2BR2C、ZB2BR4C 0.055
急停按钮头 拉拔復歸，Ø40mm ZB2BT4C 0.075
急停按钮头 转动復歸，Ø30mm ZB2BS42C、ZB2BS43C 0.045
急停按钮头 转动復歸，Ø60mm ZB2BS64C 0.065
带灯平头按钮头 LED 内置，多颜色 ZB2BW31C、ZB2BW33C 0.030
带灯凸头按钮头 LED 内置，多颜色 ZB2BW13C、ZB2BW14C 0.030
（2）选择开关头型号
开关类型 位置规格 型号示例 重量（kg）
标准手柄选择开关 2 位 ZB2BD2C、ZB2BD4C 0.045
标准手柄选择开关 3 位 ZB2BD3C、ZB2BD5C 0.045
钥匙开关头 2 位 ZB2BG2C、ZB2BG4C 0.070
钥匙开关头 3 位 ZB2BG3C、ZB2BG5C 0.070
（3）接點基座与模組
组件类型 接點配置 型号示例 重量（kg）
带灯按钮基座 24V LED，1 开 ZB2BWB11C 0.090
带灯按钮基座 220V LED，1 闭 ZB2BWM32C 0.090
带灯按钮基座 无 LED（BA 9s 灯座），2 开 ZB2BW063C 0.090
普通接點基座 1 开 ZB2BZ101C 0.040
普通接點基座 1 闭 ZB2BZ102C 0.040
普通接點基座 1 开 1 闭 ZB2BZ105C 0.055
辅助接點模組 1 开 ZB2BE101C 0.015
辅助接點模組 1 闭 ZB2BE102C 0.015

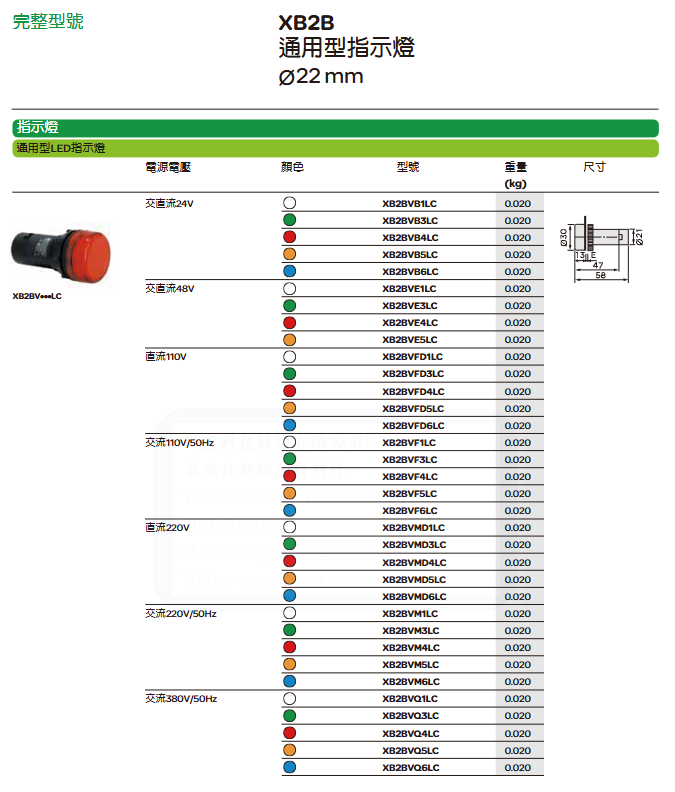

（4）通用型指示灯（完整型号：XB2B 系列）
电压规格 型号前缀 颜色选项 重量（kg）
交直流 24V XB2BVB*LC 多颜色 0.020
交直流 48V XB2BVE*LC 多颜色 0.020
直流 110V XB2BVFD*LC 多颜色 0.020
交流 110V/50Hz XB2BVF*LC 多颜色 0.020
直流 220V XB2BVMD*LC 多颜色 0.020
交流 220V/50Hz XB2BVM*LC 多颜色 0.020
交流 380V/50Hz XB2BVQ*LC 多颜色 0.020
功率损耗：24V 0.5W，220V 4.5W（XB2-BVB●C、XB2-BVM●C 型号）
电压极限：0.8Un ≤ U ≤ 1.1Un
关键问题
问题 1：XB2-B Ø22mm 系列产品的防护等级和使用寿命有何优势？适用于哪些工业环境？
答案：
防护等级优势：普通按钮和指示灯达 IP65，带罩按钮达 IP66，符合 IEC 529 标准，可有效防尘、防飞溅，适应多粉尘、潮湿的工业场景；
使用寿命优势：普通按钮机械寿命 300 万次，急停按钮 30 万次，LED 指示灯使用寿命超 50000 小时，远高于普通工业控制元件，减少更换频率；
适用环境：工作温度 - 25~+70℃，抗振、抗冲击性能达标，可用于机床、生产线、电气控制柜、户外简易控制箱等工业场景，尤其适配对防护和耐用性有要求的连续作业设备。
问题 2：XB2-B 系列按钮的接點配置有哪些选择？如何根据控制需求组合模組？
答案：
接點配置选择：① 接點基座支持 1 开、1 闭、2 开、2 闭、1 开 1 闭五种基础配置；② 辅助接點模組可扩展，最多叠加至 6 付，支持 1 开或 1 闭单独扩展；
模組组合逻辑：① 确定核心功能（普通按钮 / 带灯按钮 / 选择开关）；② 选择按钮头 / 开关头类型（如平头、蘑菇头、钥匙开关）；③ 匹配接點基座（按所需开 / 闭数量选择）；④ 如需更多接點，添加辅助接點模組；⑤ 带灯产品需搭配对应电压的带灯基座（24V/220V 等）。
示例：需 “2 开 1 闭带灯平头按钮”，可选择 “ZB2BW31C（带灯平头按钮头）+ ZB2BWB11C（1 开带灯基座）+ ZB2BE101C（1 开辅助接點）” 组合。
问题 3：XB2-B 系列指示灯的电压规格和安装使用有哪些注意事项？
答案：
电压规格：支持交直流 24V、48V，直流 110V，交流 110V/220V/380V（50Hz），覆盖工业常用电压，型号前缀区分（如 24V 为 XB2BVB*LC，220V 为 XB2BVM*LC）；
安装使用注意事项：① 电压匹配：需根据现场电源选择对应电压型号，避免超压烧毁；② 接线规范：接线截面控制在 0.5-2.5mm²，螺丝端子紧固防止接触不良；③ 环境限制：储存温度不超过 80℃，避免高温直射；④ 功率损耗：220V 型号功率 4.5W，批量使用时需核算回路负载；⑤ 防护要求：安装后确保密封良好，维持 IP65 防护等级，避免粉尘进入影响寿命。
