SCHNEIDER PowerPact™ H、J 和 L 型断路器的 Modbus 通讯用户指南
时间: 2026-01-21浏览次数：
SCHNEIDER PowerPact™ H、J 和 L 型断路器的 Modbus 通讯用户指南
SCHNEIDER PowerPact™ H、J 和 L 型断路器的 Modbus 通讯用户指南
施耐德PowerPact™ H、J 和 L 型断路器的 Modbus 通讯用户指南，核心覆盖通讯接口（IFM/IFE）、Modbus 协议规范、模块寄存器与命令、数据采集与控制四大核心内容，明确了 IFM（RS-485 串行线）和 IFE（以太网）两种接口的硬件配置、通讯参数，详细列出标准 / 旧数据集及 MicroLogic 脱扣单元、BSCM 模块、IO 模块的寄存器地址、数据类型与读写规则，提供了断路器分合闸、参数配置等远程命令的执行流程，同时强调安全操作规范（如密码管理、权限控制），适用于工业配电场景的远程监控与控制。
文档概述
（1）核心定位与适用范围
类别 关键信息
文档用途 PowerPact™ H、J、L 型断路器 Modbus 通讯的安装、配置、操作指南
适用设备 固件版本符合要求的断路器（如 IMU 模块固件≥V001.003.000）
核心价值 实现远程读取计量数据、诊断信息、控制断路器分合闸、配置保护参数
安全前提 操作需由合格电气人员执行，严格遵循密码管理与权限控制
（2）合规与参考标准
国际标准：IEC/EN 60947-4-1、UL 508、CSA C22.2 No.14
网络安全：首次使用需修改默认密码，禁用未使用端口，部署多层网络防御
相关文档：PowerPact 断路器用户指南、MicroLogic 脱扣单元用户指南、ULP 系统用户指南
通讯接口配置
（1）IFM 接口（Modbus-SL）
配置项 详细参数

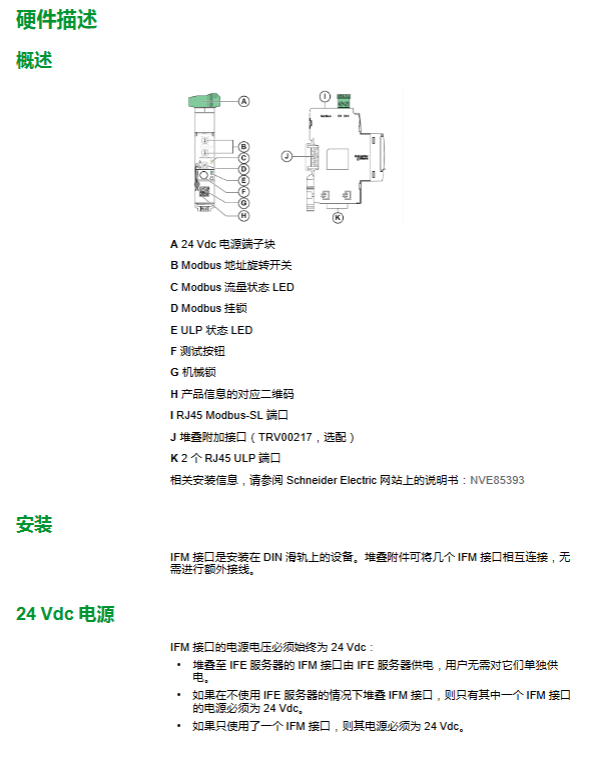

部件号 LV434000（替代 TRV00210/STRV00210）
通讯接口 RJ45 端口（Modbus-SL）、堆叠接口（选配 TRV00217）

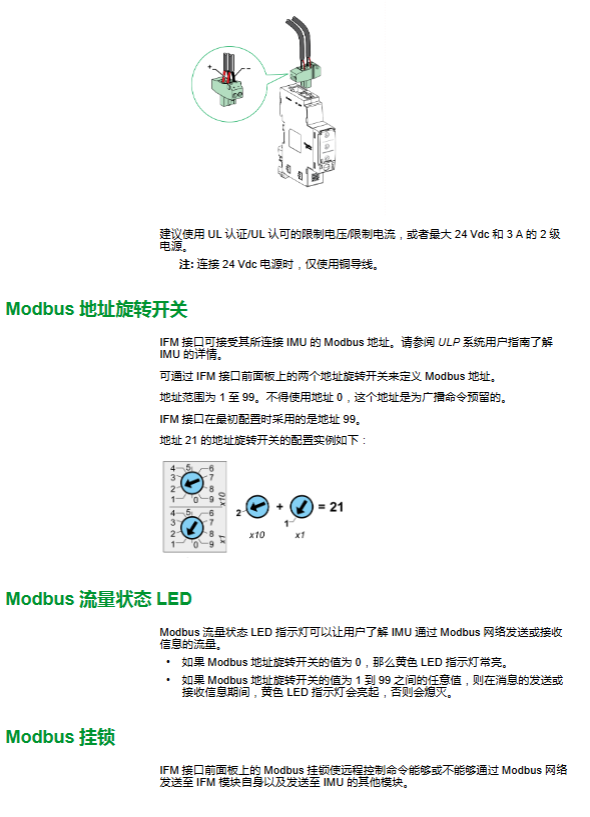

地址设置 旋转开关定义（1-99），默认地址 99，地址 0 为广播预留
电源要求 24Vdc，建议 UL 认证 2 级电源（最大 3A），仅用铜导线接线
挂锁功能 打开：启用远程控制命令；闭合：禁用（仅 “设置时间” 命令除外）
配置方式 自动配置：检测波特率（4800/9600/19200/38400）和奇偶性；手动配置：通过 EcoStruxure Power Commission 软件
（2）IFE 接口（以太网）
配置项 详细参数
类型与部件号 单断路器接口（LV434001/LV434010）、以太网服务器（LV434002/LV434011）
通讯接口 双 RJ45 端口（支持菊花链连接），无环型拓扑保护
IP 配置 默认 DHCP，可通过复位按钮（1-5 秒）恢复默认
电源要求 24Vdc，堆叠的 IFM 接口由 IFE 服务器供电
挂锁功能 同 IFM 接口，仅 “设置时间” 命令不受限制
特色功能 嵌入式配置 / 监控网页、设备发现服务、电子邮件报警通知
Modbus 协议规范
（1）通讯基础规则
主从模式：1 个主设备（监控器 / PLC），最多 31 个从设备（断路器）
帧结构：从设备地址（1 字节）→功能代码（1-2 字节）→数据（n 寄存器）→CRC16 校验（2 字节）
应答时间：典型＜10ms，最大值 700ms，建议请求间隔≥1 秒
数据存储：INT32/64 类型采用 Big-Endian 格式（最高有效位先传输）
（2）核心功能代码
功能代码 名称 用途 限制
0x03 读保持寄存器 读取输出 / 内部寄存器（如测量值、状态） 最多 52 个寄存器
0x04 读输入寄存器 读取输入寄存器（如传感器数据） 最多 52 个寄存器
0x06 预置一个寄存器 写入单个参数（如保护阈值） -
0x10 预置多个寄存器 批量写入参数（如多组保护设置） 最多 52 个寄存器
0x2B（子功能 0x0F/0x10） 获取 / 设置日期时间 同步从设备时间 支持广播同步
0x08 诊断功能 管理计数器（如总线错误计数） -
（3）异常代码说明
异常代码 含义 常见原因
0x01 非法功能 请求的功能代码不支持
0x02 非法数据地址 寄存器地址不存在或未适配固件版本
0x03 非法数据值 写入参数超出允许范围
0x06 从设备繁忙 设备正在处理其他命令
0x07 否定确认 编程请求无法执行
数据采集与寄存器
（1）数据集分类
数据集类型 寄存器范围 核心内容 优势
标准数据集 32000-32341 断路器状态、脱扣原因、电流 / 电压 / 功率 / 电能、谐波失真 响应快，含高精度数据
旧数据集 12000-12165 兼容旧设备，包含基础测量值与状态 单次请求可读取 114 个寄存器
（2）核心模块寄存器
① MicroLogic 脱扣单元（关键寄存器）
寄存器类型 地址范围 核心数据 更新频率
实时测量 1000-1146 相电流（IA/IB/IC）、线电压（VAB/VBC/VCA）、频率 1 秒
电量测量 2000-2031 总有功电能（kWh）、总无功电能（kVARh） 5 秒
保护参数 8754-8930 长延时 Ir、短延时 Isd、瞬时 Ii 设定值 按需更新
日志寄存器 5732-29549 报警日志（10 条）、脱扣日志（17 条）、维护日志（10 条） 事件触发
② BSCM 模块（断路器状态控制）
寄存器类型 地址范围 核心数据 功能
状态寄存器 563-564 断路器分合闸状态、电动机构模式 实时监控
计数器 571-582 分合闸次数、命令执行次数、阈值设定（默认 5000） 维护预警
事件日志 602-652 10 条事件记录（含时间戳、事件类型） 故障追溯
③ IO 模块
寄存器类型 地址范围（IO1） 核心数据 功能
模拟输入 13824-13929 Pt100 温度（-50~250℃）、数据有效性 环境监测
数字输入 / 输出 13930-14000 6 路输入状态、3 路输出状态 开关量控制
报警状态 203-205 用户定义报警（201-210）激活状态 异常预警
远程命令与控制
（1）命令执行流程
加载命令参数至缓冲器（寄存器 8000-8015）
通过 Modbus 功能 16（写多个寄存器）发送请求
读取命令状态寄存器 8021，确认是否执行中（0x0003）
校验寄存器 8020 的命令代码是否匹配请求
读取错误代码（寄存器 8021 最低有效位），0 表示执行成功
（2）关键命令示例
命令名称 命令代码 权限要求 核心参数
断路器分闸 904 管理员 / 操作员 无附加参数
断路器合闸 905 管理员 / 操作员 无附加参数
复位最小 / 最大值 46728 管理员 / 操作员 需指定复位对象（电流 / 电压 / 功率等）
长延时保护设置 45192 管理员 Ir 设定值、tr 延时（500~16000ms）
密码修改 - 管理员 旧密码 + 新密码（4 位 ASCII 字符）
（3）权限与安全控制
用户配置文件：管理员（最高权限）、服务、工程师、操作员（分级权限）
密码规则：默认密码（0000/1111/2222/3333），首次使用必须修改
写保护：硬件挂锁 + 软件密码双重保护，防止非法修改保护参数
日志审计：所有操作（命令执行、参数修改）记录带时间戳日志
安全与维护规范
操作要求：安装、维护需由合格电气人员执行，严格遵循接线规范
网络安全：禁用未使用端口 / 账户，部署防火墙、网络分段
固件更新：通过 EcoStruxure Power Commission 软件更新，确保兼容性
维护指示器：通过寄存器读取断路器使用时间、触点磨损率、脱扣次数，触发维护预警
