SCHNEIDER TeSys D Green 系列交直流通用接触器
时间: 2026-01-21浏览次数：
SCHNEIDER TeSys D Green 系列交直流通用接触器
SCHNEIDER TeSys D Green 系列交直流通用接触器
施耐德TeSys D Green 系列交直流通用接触器，核心覆盖 9-150A 电流等级、适配 0.06-250kW 电动机及 AC-1/AC-3 类负载，具备低能耗（BBE 线圈直流 24V 仅 0.5W）、直接 PLC 控制、抗振动防触点颤动等优势，兼容多种辅助触点、延时模块等附件，支持 35mm DIN 导轨安装，通过 RoHS/REACH 等环保认证及 UL/CSA/IEC 国际标准，可搭配 GV2/GV3 断路器、热过载继电器组成电机启动器，广泛应用于工业设备控制场景。
产品概述
（1）核心定位与基础参数
类别 关键信息 细节说明
产品定位 交直流通用接触器 替代传统 TeSys D，兼容 AC/DC 控制电源，适用于 OEM 及工业控制
电流等级 3 极：9-150A；4 极：60-80A AC-3 400V 下适配 0.06-250kW 电机
控制电压 AC 24-415V、DC 24-500V 线圈代码：BNE/EHE/KUE/BBE（低能耗）
安装方式 35mm DIN 导轨、螺钉固定 单宽度 45mm，多台并联可配母线组
防护等级 本体 IP20 接线端子需配保护罩（LAD96570）达 IP20
（2）核心优势
低能耗设计：BBE 线圈直流 24V 吸合功耗 11W、维持功耗 0.5W，降低长期运行成本
PLC 直接驱动：≤80A 接触器可通过 24V/500mA 静态输出驱动，无需中间继电器
稳定运行：持续监测线圈电流，分合闸时间固定（合闸 50±5ms、分闸 25±5ms），抗振动防触点颤动
环保合规：通过 RoHS、REACH 认证，Green Premium 标签，公开碳足迹及可循环利用数据
多标准兼容：符合 IEC/EN 60947-4-1、UL 508、CSA C22.2 No.14 等国际标准

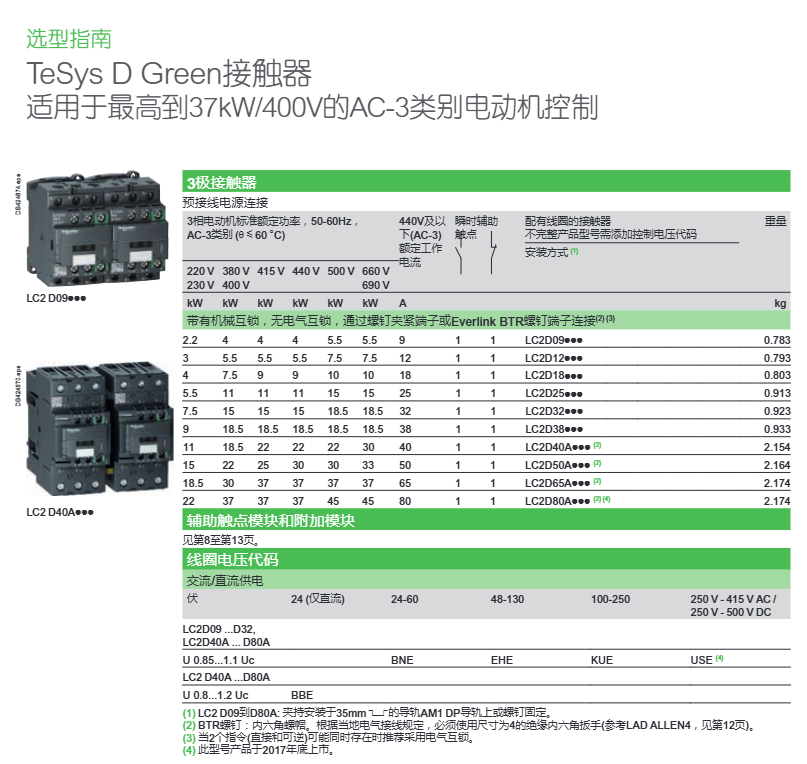

产品系列与选型
（1）主力产品型号
产品类型 型号范围 额定电流 适配功率（400V AC-3） 重量（kg）
3 极常规接触器 LC1D09-D80A 9-80A 4-37kW 0.368-1.002
3 极可逆接触器 LC2D09-D80A 9-80A 4-37kW 0.783-2.174
4 极常规接触器 LC1DT60A-DT80A 60-80A 37-45kW 1.230-1.290
4 极可逆接触器 LC2DT60A-DT80A 60-80A 37-45kW 2.460-2.580
（2）电机启动器组合选型
启动器类型 组成部件 适配功率范围 断路器型号 接触器型号
内置过载保护 断路器 + 接触器 0.06-110kW GV2ME02-GV3P65 LC1D09-LC1D65A
分离式保护 断路器 + 热过载继电器 + 接触器 0.06-250kW GV2LE03-NSX630 LC1D09-LC1F500
附件系统详解
（1）辅助触点模块
类型 型号系列 触点配置 适用场景
瞬时触点 LADN 系列 1NO/1NC、2NO/2NC 等 常规状态指示
延时触点 LADT/R 系列 通电延时（0.1-180s）、断电延时 时序控制
防尘防潮 LA1DX/DY 系列 2NO/0NC、1NO/1NC 严苛工业环境
侧装触点 LAD8N 系列 1NO/1NC、2NO/0NC 空间受限场景
（2）功能模块与配件
机械闭锁模块：LAD6K10p，适配 3/4 极接触器，支持手动 / 电动解锁
电子计时器：LA4DTpU，延时 0.1-500s，需配 LAD4BB3 接线适配器
静态继电器接口：LA4DWB，带手动超控开关，适配 24V 供电
连接配件：EverLink® BTR 端子（内六角螺帽）、电缆接头（LA9D3260）、母线组（GV2G245/GV3G364）
防护标识：IP20 保护罩（LAD96570）、标识母板（LAD21/22/24）
技术特性与环境适应
（1）关键技术参数
特性 数值范围
额定绝缘电压（Ui） 690V（IEC）、600V（UL/CSA）
额定冲击耐受电压（Uimp） 6-8kV
短时耐受电流（1s） 210-900A
操作频率 3600 次 / 小时
工作温度 -5~+60℃（常规）、-40~+70℃（宽温）
存储温度 -60~+80℃
最大海拔 3000m（无降容）
（2）PLC 适配兼容性
PLC 系列 输出类型 输出电流 兼容接触器 线圈代码
M221/M241/M251 直流 24V 静态输出 0.5A LC1D09-D80A、LC1DT60A-DT80A BL、BBE
M340/M580 直流 24V 静态输出 0.1A LC1D09-D38 BL
AVANTYS 交流 230V 双向可控硅 2A 全系列 230V 交流线圈
应用场景与合规信息
（1）适用场景
工业电机控制：泵、风机、机床、塑机、纺机等
负载类型：AC-3 类电动机（启动 / 运行）、AC-1 类非感性负载
控制方式：直接启动、可逆运行、星 - 三角启动
（2）合规与认证
环保认证：RoHS、REACH（无 SVHC 高关注度物质）、Green Premium
国际认证：UL 508、CSA C22.2 No.14、IEC/EN 60947-4-1
船级社认证：ABS、BV、CCS 等（部分型号）
