SCHNEIDER mart 系列低压配电产品
时间: 2026-01-21浏览次数：
SCHNEIDER mart 系列低压配电产品
SCHNEIDER mart 系列低压配电产品
施耐德电气面向 OEM 及工业控制领域推出的低压配电产品展开，核心涵盖 Osmart 系列（小型断路器、塑壳断路器 NSC）、Powerpact 系列塑壳断路器，还包含 C65N/H/L-DC 直流小型断路器、iST 系列电涌保护器等相关产品，详细介绍了各系列额定电流（0.1A-1200A）、分断能力（3kA-100kA）、极数（1P-4P） 等关键参数，以及脱扣单元、附件系统、安装方式、环境适应性等核心特性，产品通过 CCC、CE、UL 等多项认证，广泛适配工业设备、配电系统、电动机等多场景保护需求。
产品概述
（1）产品定位与核心体系
产品系列 核心定位 覆盖电流范围 核心应用场景
Osmart 小型断路器 模块化、高性价比，适配 OEM 基础需求 0.1A-63A 工业设备控制、终端配电保护
Osmart NSC 塑壳断路器 结构紧凑，完整覆盖配电与电机保护 15A-630A 塑机、纺机、机床、泵业等
Powerpact 塑壳断路器 高端多功能，支持智能测量与通信 15A-1200A 高端工业控制、大型配电系统
直流小型断路器 专用于直流系统保护 1A-63A 直流配电、储能系统
iST 电涌保护器 二级防雷保护 - 负载端浪涌防护
（2）通用核心参数
参数类型 关键范围 备注
极数 1P-4P Powerpact L 型 1200A 仅 3P/4P
分断能力 3kA-100kA 随型号与电压等级变化
额定电压 AC 230/400/690V；DC 60-440V 直流产品分 1P/2P 规格
工作温度 -25℃~+70℃ 部分产品高温需降容
防护等级 本体 IP20，带罩 IP41-IP65 Powerpact 旋转手柄 IP54/IP65
核心产品详解

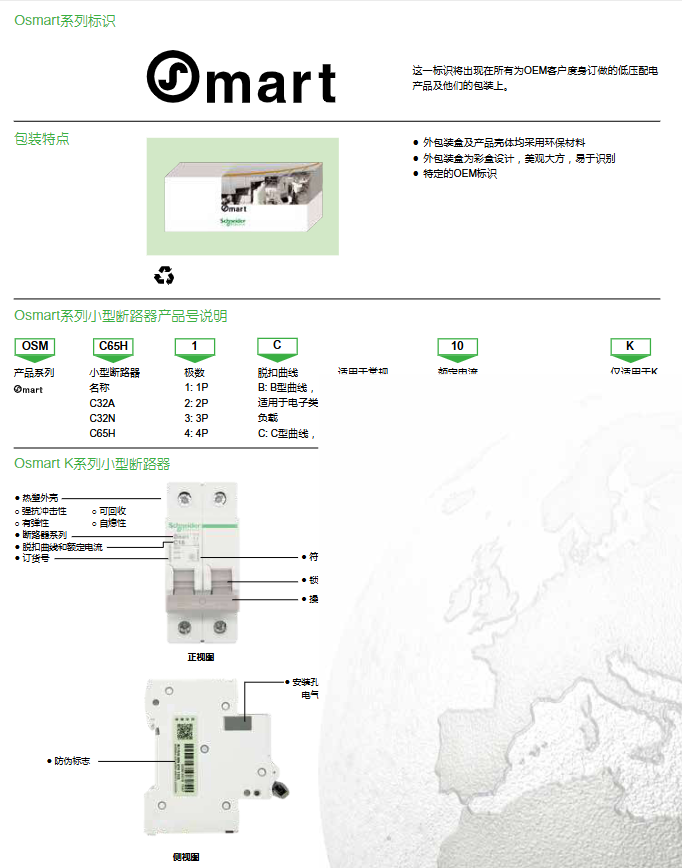

（1）Osmart 系列小型断路器
主要型号：OSMC32N（分断能力 6kA）、OSMC65H（分断能力 10kA）、K 系列（分断能力 4.5-6kA）
脱扣曲线：B 型（电子类负载）、C 型（常规负载）、D 型（电动机 / 变压器等冲击负载）
关键特性：隧道式接线端子（适配 25-35mm² 导线）、双稳态锁定夹、支持 DIN 导轨安装，机械寿命 15000-20000 次
附件：剩余电流动作保护附件（Vigi OSM ELE）、分励 / 欠压脱扣单元、辅助触点等
（2）Osmart NSC 塑壳断路器
电流范围：15A-630A，壳架等级 60/100/160/250/400/630A
分断能力：7.5kA（E 级）-35kA（K 级）
脱扣单元：15-400A 为热磁式（TM），630A 为电子型（STR）
安装：支持水平、垂直、平躺安装，板前接线，下进上出线无需降容
（3）Powerpact 系列塑壳断路器
壳架类型 额定电流 分断能力 脱扣单元选项 核心特性
B 型 15-125A 18/35/65kA 热磁式 EverLink 专利接线，DIN 导轨安装
H 型 15-150A 18/35/65/100kA 热磁式 / 电子脱扣 支持 I-Line 连接，适配电动机保护
J 型 150-250A 18/35/65/100kA 热磁式 / 电子脱扣 插入式 / 抽出式安装可选
L 型 400-1200A 35/65/100kA 电子脱扣（Micrologic） 带电能测量、接地故障保护
电子脱扣单元（Micrologic）：支持 LI/LSI/LSIG 保护，部分带电流表 / 电能表功能
（4）直流与特殊产品

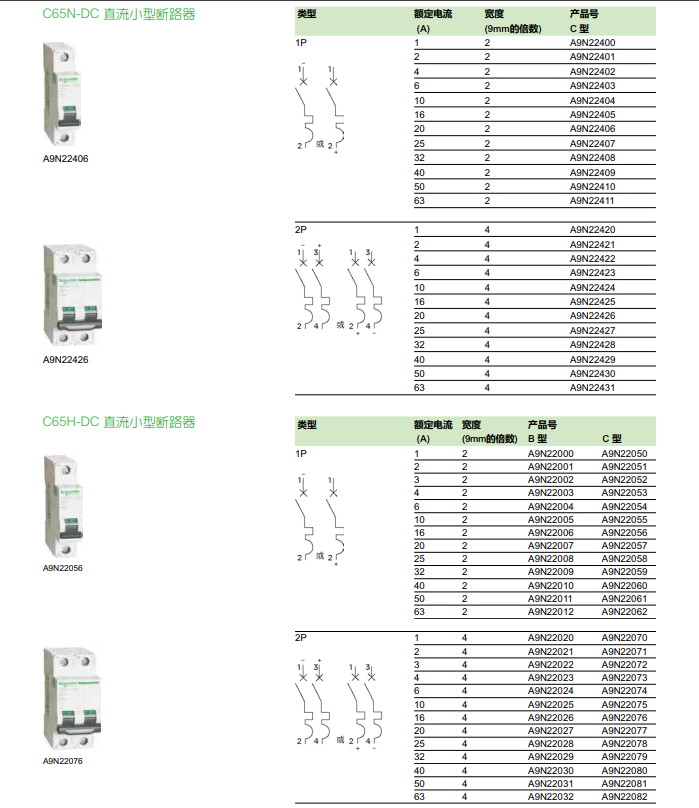

C65N/H/L-DC：1P/2P，额定电流 1-63A，分断能力 6-20kA，适配直流配电系统
iST 系列电涌保护器：二级保护，最大放电电流 20-65kA，防护等级 IP20，支持多极数配置
附件系统
（1）电气附件
脱扣类：MX 分励脱扣单元（控制电压 12-415V）、MN 欠压脱扣单元（35%-70% Un 脱扣）
指示类：OF 状态指示触点（合分状态）、SD 报警触点（故障脱扣指示）
保护类：剩余电流动作附件（额定剩余动作电流 30/300mA）
（2）机械辅件
操作类：旋转手柄（直接 / 延伸 / 侧向）、挂锁装置（支持 1-3 把挂锁）
连接类：梳状母排（1P-4P）、端子扩展器、电缆连接器（铜 / 铝线适配）
防护类：相间隔板、端子罩盖（IP40 防护）
安装与环境适应性
（1）安装方式
常规安装：DIN35mm 导轨、底板安装、面板安装
特殊安装：Powerpact 支持 I-Line 插接、插入式 / 抽出式安装
接线方式：板前接线、EverLink 接线、母排连接、多电缆连接
（2）环境与降容要求
海拔：≤2000m 无降容，超 2000m 需按系数调整（如 3000m 降容至 0.96In）
温度：环境温度超 40℃需降容（如 60℃时降容至 0.8-0.9In）
腐蚀环境：降容系数 0.6-0.8，避免金属部件硫化损坏
适用场景与认证
适用场景：OEM 工业设备、工业控制柜、电动机保护、建筑配电、直流系统、UPS 系统
认证体系：CCC、CE、UL489、CSA、NEMA、船级社认证（ABS、BV、CCS 等），符合 RoHS 指令
