SCHNEIDER TeSys® GV2/GV3系列电动机断路器
时间: 2026-01-21浏览次数：
SCHNEIDER TeSys® GV2/GV3系列电动机断路器
SCHNEIDER TeSys® GV2/GV3系列电动机断路器
TeSys® GV2/GV3 系列是施耐德电气推出的电动机专用断路器，包含国产与进口两大品类，涵盖热磁式（GV2-ME/PM、GV3-P/ME）和电磁式（GV2-LE/L、GV3-L）两种类型，额定电流范围 0.1-80 A，适配电动机功率最高 37 kW，额定绝缘电压达 690 V，分断能力 3-100 kA，符合 IEC 60947 系列标准，具备过载、短路、缺相保护功能，支持螺钉 / 弹簧 / 环形端子连接，可搭配辅助触点、欠压 / 分励脱扣、限流器等附件，防护等级最高 IP65，工作温度 -20°C~+60°C，广泛应用于各类工业电动机的电路保护场景。
产品概述
（1）产品分类与核心定位
分类维度 具体类型 代表型号 核心定位
产地 国产 GV2-ME、GV2-PM 高性价比，满足基础电动机保护需求
进口 GV2-P/LE、GV3-P/ME/L 全功能覆盖，适配高端工业场景
保护类型 热磁式 GV2-ME、GV3-P 集成过载 + 短路保护，无需额外继电器
电磁式 GV2-LE、GV3-L 仅短路保护，需搭配 LRD/LR2-K 热过载继电器
操作方式 按钮控制 GV2-ME、GV3-ME 精准启停，适合频繁操作场景
旋钮控制 GV2-PM、GV3-P 档位调节便捷，适配多功率电动机
摇杆控制 GV2-RT 适配起动大电流电动机（如变压器线圈）
（2）关键技术参数汇总
参数类型 范围 / 标准 备注
额定电流（Ith） 0.1-80 A GV3-ME 最大 80 A
额定电压 额定绝缘电压（Ui）：690 V；额定工作电压（Ue）：230-690 V 符合 IEC 60947-2 标准
分断能力（Icu） 3-100 kA 随型号不同，400V 时最高 100 kA
适配电动机功率 0.06-37 kW（400V AC-3 类） GV3-P65 适配 37 kW
脱扣特性 过载：1.5-10Ir（热磁式）；短路：13In±20%（固定） 缺相保护符合 IEC 60947-4-1
环境温度 工作：-20°C~+60°C（开放式）、-20°C~+40°C（封闭式）；存储：-40°C~+80°C 温度自动补偿
防护等级 本体 IP20，带罩 IP41（GV2-MC01）、IP55（GV2-MC02）、IP65（GV3-PC01） 防尘防水适配恶劣环境
机械 / 电气寿命 机械：3-10 万次；电气：3-10 万次（AC-3 440V） 热磁式寿命高于电磁式
核心产品详解
（1）国产系列（GV2-ME/PM）
核心型号：GV2-ME01C（0.1-0.16A）至 GV2-ME32C（24-32A）、GV2-PM01C 至 GV2-PM32C
特性：
热脱扣设定范围 0.1-32 A，磁脱扣电流 1.5-416 A
支持 2 根硬线（1-6 mm²）或软线（0.75-6 mm²）连接，紧固扭矩 1.7 N・m
缺相灵敏度符合 IEC 60947-4-1 标准，抗振 5 gn
可搭配 GV-AE（辅助触点）、GV-AU（欠压脱扣）、GV1-L3（限流器）附件

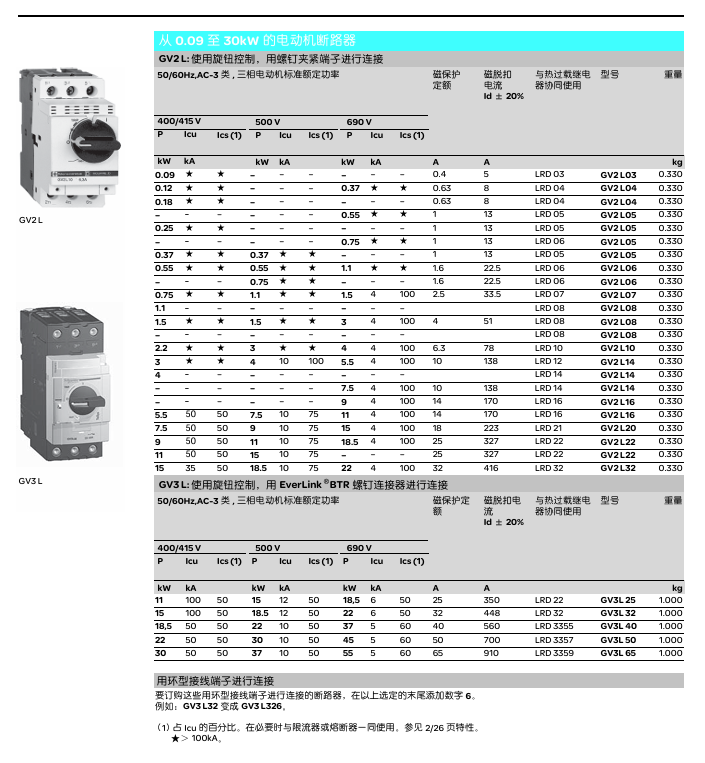

（2）进口系列关键型号
系列 代表型号 额定电流 适配功率（400V） 核心特性
GV2-P GV2-P32 24-32 A 15 kW 旋钮控制，IP20，弹簧端子连接
GV2-RT GV2-RT21 17-23 A 11 kW 摇杆控制，适配大起动电流电动机
GV3-P GV3-P65 48-65 A 37 kW EverLink® 螺钉连接，Icu=100 kA
GV3-ME GV3-ME80 56-80 A 37 kW 按钮控制，集成辅助触点模块
GV3-L GV3-L65 25-65 A 30 kW 电磁式，需搭配 LRD3359 热过载继电器

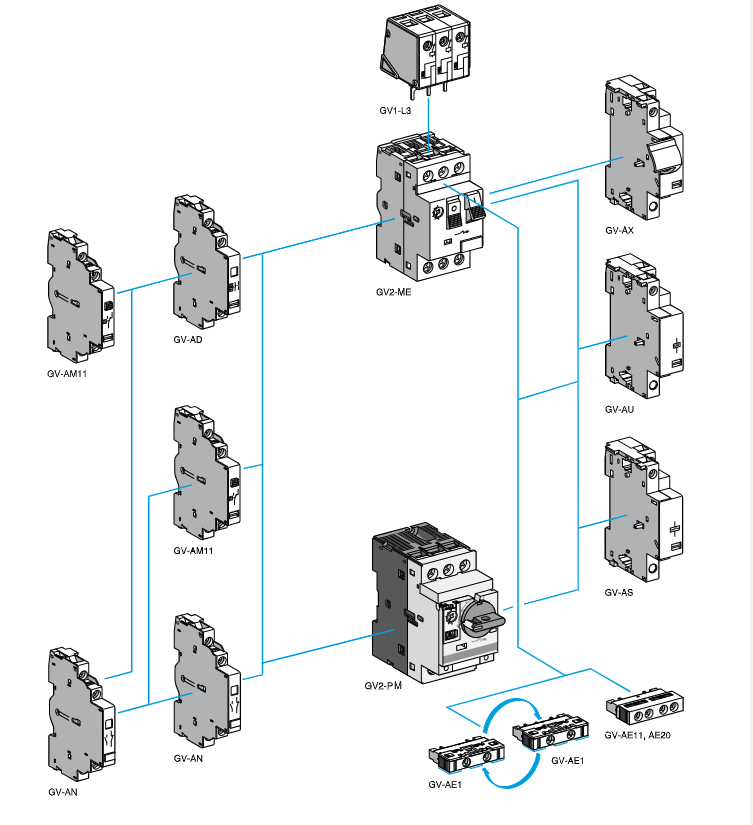

附件系统
（1）核心附件分类
附件类型 代表型号 功能 适配产品
辅助触点 GV-AE11、GV-AN20 瞬时信号输出（N/O/N/C 组合） 全系列
脱扣附件 GV-AU025（欠压）、GV-AS025（分励） 远程控制脱扣，GV-AX 适配危险设备 GV2-ME/GV3-P
保护附件 GV1-L3、LA9-LB920 限流保护，Ith=63 A GV2-ME/P
连接附件 GV2-G454（母排）、GV1-G09（端子排） 多回路汇流，支持 2-5 抽头 GV2/GV3 全系列
操作附件 GV2-AP02（挂锁手柄）、GV3-AP01 柜门锁定，IP54 防护 GV2-P/L、GV3-P/L
封装附件 GV2-MC02（IP55）、GV3-PC02（IP65） 防尘防水，适合户外场景 GV2-ME、GV3-P
（2）附件关键参数
辅助触点：约定发热电流 2.5-6 A，机械寿命 10 万次
脱扣附件：吸合电压 0.7-1.1 Un（分励）、0.35-0.7 Un（欠压）
限流器：阈值 1000-1500 A（不可调），适配导线 1.5-25 mm²
安装与适配
（1）安装方式
安装类型：35mm DIN 导轨安装、面板安装（需适配器 GV2-AF02）、模块化组合（与 LC1 系列接触器搭配）
安装要求：
垂直安装不降容，水平安装最高环境温度 40°C
断路器间距≥9 mm（进口 GV3 系列），电气间隙≥40 mm（Ue≤690V）
导线紧固扭矩：螺钉端子 1.7 N・m，弹簧端子 1.4 N・m
（2）适配场景
电动机类型：三相异步电动机、变压器线圈、起动大电流电动机
应用场景：通用工业设备、危险机械（需 INRS 脱扣附件）、户外 / 潮湿环境（带 IP55/65 封装）
搭配方案：
热磁式：直接独立使用，集成全保护
电磁式：需与 LRD/LR2-K 热过载继电器组合，实现过载 + 短路保护
