SCHNEIDER ComPacT NSX DC 断路器100-1200 A 和隔离开关100-630 A
时间: 2026-01-21浏览次数：
SCHNEIDER ComPacT NSX DC 断路器100-1200 A 和隔离开关100-630 A
SCHNEIDER ComPacT NSX DC 断路器100-1200 A 和隔离开关100-630 A
产品概述
（1）基础信息
产品类型 额定电流 最高电压 核心参数 适用场景
直流断路器 100-1200 A 1500 Vdc（EP 型号） Icu=50 kA（1500 Vdc）、Ics=20 kA（1500 Vdc） 配电保护、光伏、海事
隔离开关 100-630 A 1500 Vdc 支持隔离功能，铭牌标注专用标志 电路隔离、检修安全保障
标准兼容：IEC 60947-2（断路器）、IEC 60947-3（隔离开关）
环境适应性：工作温度 -25°C~+70°C（调试温度 -35°C），存储温度 -50°C~+85°C，抗振动（2~100 Hz）、电磁干扰兼容 IEC 60947-2 附录 F/J
（2）核心分类
分类维度 具体类型 关键特性
操作方式 拨动手柄 本地分闸 / 合闸 / 复位，支持挂锁锁定（5-8 mm 挂锁）
旋转手柄 直接 / 延伸式，柜门互锁（MCC 功能），支持钥匙锁
电动机构 手动 / 自动模式切换，支持远程分闸 / 合闸 / 复位

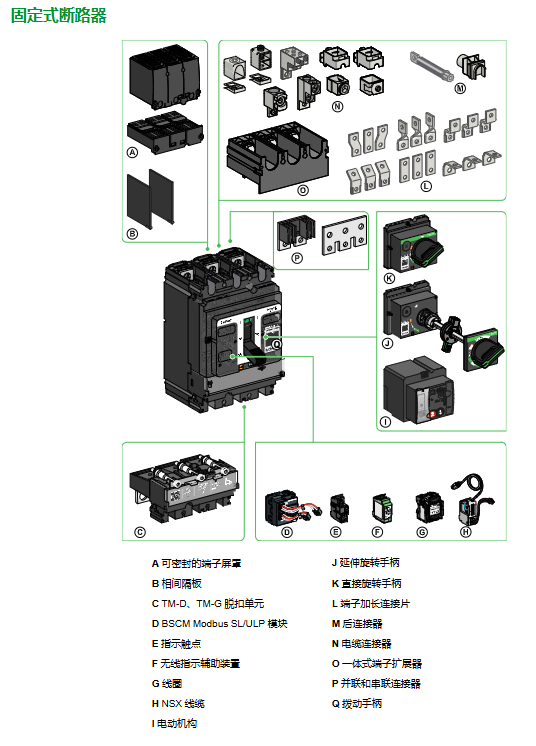

安装类型 固定式 直接固定安装，结构紧凑
插入式 快速更换，无需触碰底座连接件，IP40 防护
抽出式 支持连接 / 退出 / 移除三位置，辅助回路可测试
脱扣单元 通用型 TM-D（1P/2P，固定热磁保护）、TM-DC（可调热 / 磁保护）、TM-G（固定电磁保护）
专用型 TM-DC PV（光伏 80-500 A）、TM-DC EP（1500 Vdc 100-500 A）
关键组件与功能
（1）脱扣单元详情
型号 适用断路器 热保护调节 电磁保护调节 额定电流范围
TM-D 1P/2P（最大 160 A） 固定（Ir=In） 固定（Ii=260-1250 A） 16-160 A
TM-DC 3P/4P（80-250 A）、2P（630-1200 A） 可调（4-5 档） 80-160 A 固定，200 A 以上可调 80-1200 A
TM-DC PV 4P 光伏断路器 可调（4 档） 80-160 A 固定，200-500 A 可调 80-500 A
TM-DC EP 4P 1500 Vdc 断路器 可调（4 档） 100-250 A 固定，250-500 A 可调 100-500 A
（2）通讯与辅助设备
通讯模块：BSCM Modbus SL/ULP（LV434220），支持 Modbus Serial Line/ULP 双协议，可传输 OF/SDE/SD 状态，存储 10 条事件记录

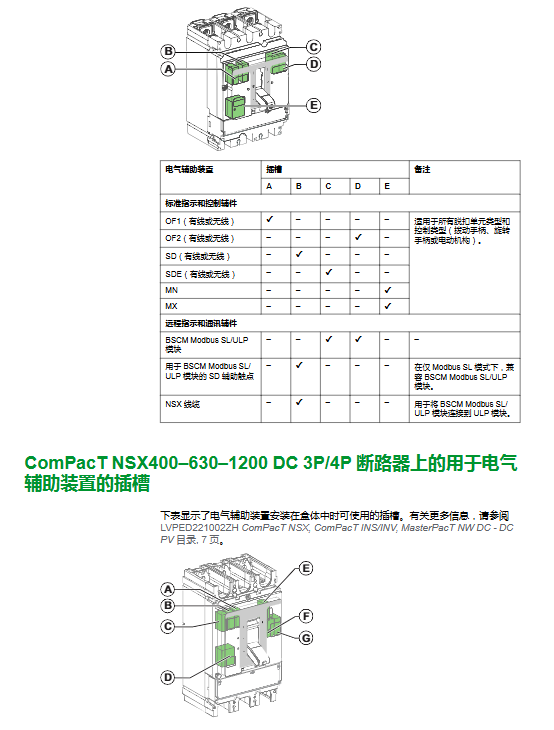

辅助触点：OF（分闸状态）、SD（脱扣指示）、SDE（电气故障指示），支持有线 / 无线传输
控制辅件：MN 欠压脱扣线圈（0.35Un 脱扣）、MX 分励脱扣线圈（0.7Un 脱扣）、延时单元（抗瞬时掉电）
线缆与集线器：NSX 线缆（连接通讯模块）、绝缘 NSX 线缆（≥480 Vdc 场景）、Modbus SL 集线器（LV434224，支持 3 个 RJ45 端口）
（3）软件工具
核心软件：EcoStruxure Power Commission
功能：设备发现、参数配置、固件更新、通讯测试、报告生成
兼容设备：脱扣单元、BSCM 模块、无线指示辅助装置、PowerTag 网关
网络安全：支持修改默认密码、禁用未使用端口，需部署防火墙、网络分段防护
操作与安全规范
（1）核心操作流程
操作类型 步骤概要 关键注意事项
合闸 / 分闸 手动：手柄切换 I (ON)/O (OFF) 位置；电动：Auto 模式下发送指令 脱扣后需先排查故障，再复位
脱扣测试 按下 Push-to-trip 按钮，观察手柄跳至 Trip 位置 测试前需隔离下游设备，避免误触发
锁定操作 挂锁 / 钥匙锁锁定 O (OFF) 或 I (ON) 位置 锁定 I (ON) 不影响故障脱扣功能
插入式安装 分闸状态下水平插入底座，紧固 2 颗螺钉（2.5 N・m） 必须配备端子屏罩（IP40 防护）
抽出式拆卸 分闸 → 解锁锁定杆 → 移出断路器 辅助回路需手动断开（如有）
（2）故障处理与维护
脱扣应对：
SD 指示：手动脱扣（Push-to-trip/MN/MX 线圈）→ 检查线圈接线与电源
SD+SDE 指示：电气故障（过载 / 短路）→ 清理触点、检查线缆、空载操作 5 次
维护周期：
基本维护：目视检查、功能测试（每 1-2 年）
标准维护：绝缘测试、连接紧固、脱扣单元校准（每 3 年）
短路后维护：清除黑烟残迹、检查电源连接、测试机械操作
专用场景配置
（1）光伏应用
专用组件：TM-DC PV 脱扣单元、4P 断路器（80-500 A）、接地故障保护（绝缘监控设备）
特殊要求：端子屏罩 + 相间隔板（≥500 Vdc 强制配备），电缆横截面需符合 IEC 60947-1 标准
（2）1500 Vdc 高压应用
专用型号：TM-DC EP 脱扣单元、4P 断路器（100-500 A）
限制：不支持插入式底座 / 抽架，无通讯功能，仅背面接线（100-250 A）
