SCHNEIDER Resi9住宅电路保护的终极选择
时间: 2026-01-21浏览次数：
SCHNEIDER Resi9住宅电路保护的终极选择
SCHNEIDER Resi9住宅电路保护的终极选择
产品品牌与定位
品牌背景：PDL 自 1937 年深耕新西兰市场，2001 年成为施耐德电气旗下品牌，结合本地经验与全球技术
产品定位：住宅电路保护终极解决方案，面向电工群体，兼顾安装效率、安全性与专业性
核心理念：通过模块化设计、创新母线系统及全场景保护设备，简化安装流程，降低故障风险
核心产品系列及参数
（1）核心保护设备
产品类型 关键型号 核心参数 主要功能
主开关 R9S06191/R9S06291/R9S06391 1/2/3P，100A，IP20，接线能力 50mm² 总电源隔离，紧急断电

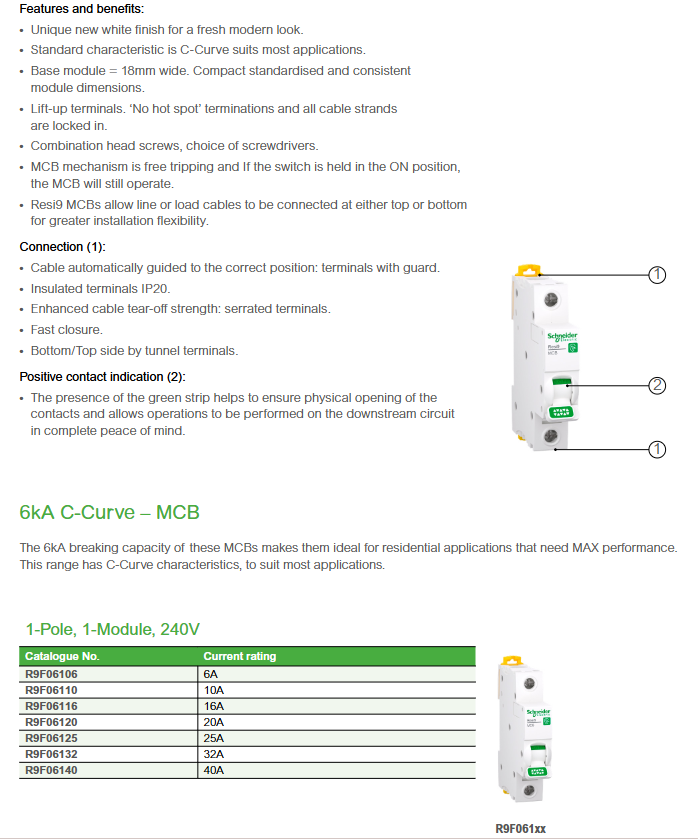

MCB（微型断路器） R9F06106-R9F06140 C 曲线，6-40A，1P，6kA 分断能力 过载、短路保护
RCCB（剩余电流保护器） R9R06240/R9R06263 2P，40/63A，30mA，A 型 漏电保护，防止触电
RCBO（组合式断路器） Slim 型：R9D06606-R9D06632
2 模块：R9D08610-R9D08640 6-40A，30mA，A 型，6kA 分断能力 集成 MCB+RCCB 功能，节省空间
AFDD（电弧故障检测装置） R9TDB3606-R9TDB3625 6-25A，1P+N，6kA 分断能力 检测电弧故障，预防电气火灾
SPD（浪涌保护器） R9L40100/R9L40102 1P，40kA（8/20μs），可更换熔芯 保护家电免受电压浪涌损坏

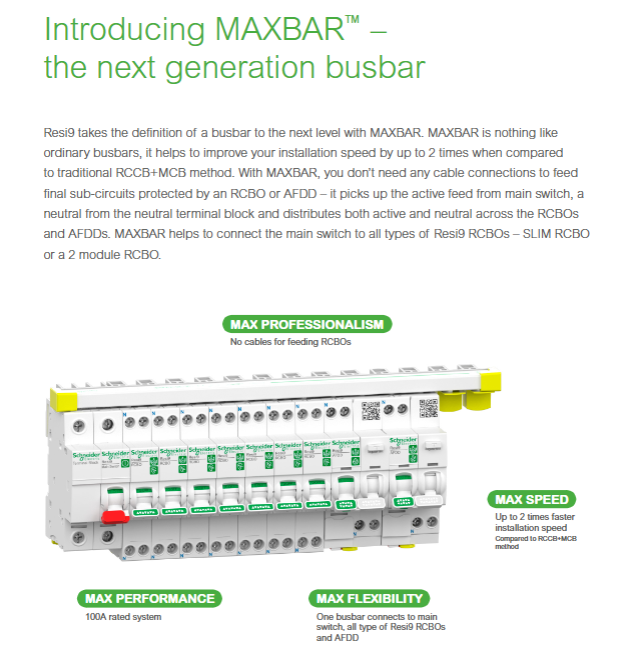

（2）创新组件 - MAXBAR 母线系统
核心功能：一体化分配相线和中性线，直接连接主开关与 RCBO/AFDD，无需额外接线
关键参数：100A 额定电流，230V 电压，IP2X 防护（带齿盖）
产品类型：
带中性端子排：R9XPN115N（15 路，含端子排及配件）
无中性端子排：R9XPN115（15 路，含连接器及配件）
优势：安装速度较传统 RCCB+MCB 方式提升 2 倍，支持裁剪定制长度
（3）外壳与配件
类别 关键型号 核心参数 特点
塑料外壳 明装：R9HSB115S-R9HSB415S
暗装：R9HSB110F-R9HSB415F 1-4 排，10-60 路，IP40 白色 RAL9003，预留充足布线空间
迷你外壳 R9HME102S/R9HME104S/R9HME106S 2/4/6 路，IP30，表面安装 适用于小型回路保护
核心配件 端子排：SEA9TB1001
标识标签：R9ACIL
锁定装置：26970 适配 Resi9 全系列设备 满足接线、标识、安全锁定需求
产品核心优势
（1）性能优势
耐久性：所有设备通过10k 电气循环、20k 机械循环测试（2 模块 RCCB 除外）
环境适应性：工作温度范围 **-25°C 至 + 70°C**，支持污染等级 3，热带化等级 B
防护等级：设备单独 IP20，模块化外壳 IP40，防止意外接触
（2）安装优势
接线灵活：所有设备支持顶部 / 底部进线（2 模块 RCBO 除外）
效率提升：MAXBAR 母线省去 RCBO 馈电线，安装速度提升 2 倍
兼容性：35mm DIN 导轨安装，适配 Resi9 全系列模块化设备
（3）安全与可持续优势
多重保护：覆盖过载、短路、漏电、电弧故障、浪涌全场景风险
标准合规：符合 AS/NZS 60898、AS/NZS 61009 等系列标准
可持续性：通过 Green Premium 认证，RoHS/REACh 合规，提供材料成分及环境影响透明度
技术细节与选型
（1）脱扣曲线与降容表
脱扣曲线：MCB/RCBO 均为 C 曲线（5-10In），适配大多数住宅场景
降容特性：高温环境下电流额定值自动调整，例如 40A MCB 在 70°C 时降容至 33.6A
（2）选型依据
回路类型：照明回路选 6-10A MCB，插座回路选 16-20A RCBO
设备需求：EV 充电桩、空调选 25-32A RCBO，敏感电子设备需搭配 SPD
安全升级：老旧住宅建议加装 AFDD，预防线路老化引发的电弧火灾
适用场景
新建住宅：全系列设备适配整体电路布局，支持智能设备、EV 充电桩等新需求
住宅改造：Slim 型 RCBO 节省空间，适配老旧配电箱升级
终端保护：SPD 保护冰箱、洗衣机等家电，AFDD 保护隐藏线路安全
