SCHNEIDER Modicon Premium 自动化平台 和Unity 软件
时间: 2026-01-21浏览次数：
SCHNEIDER Modicon Premium 自动化平台 和Unity 软件
SCHNEIDER Modicon Premium 自动化平台 和Unity 软件
平台概述
Modicon Premium 自动化平台是施耐德电气推出的工业自动化解决方案，整合了处理器、协处理器、I/O 模块、总线系统及编程软件，适用于离散控制、过程控制、运动控制等多场景，支持分布式配置和远程扩展，具备高可靠性和灵活性。
核心硬件组件

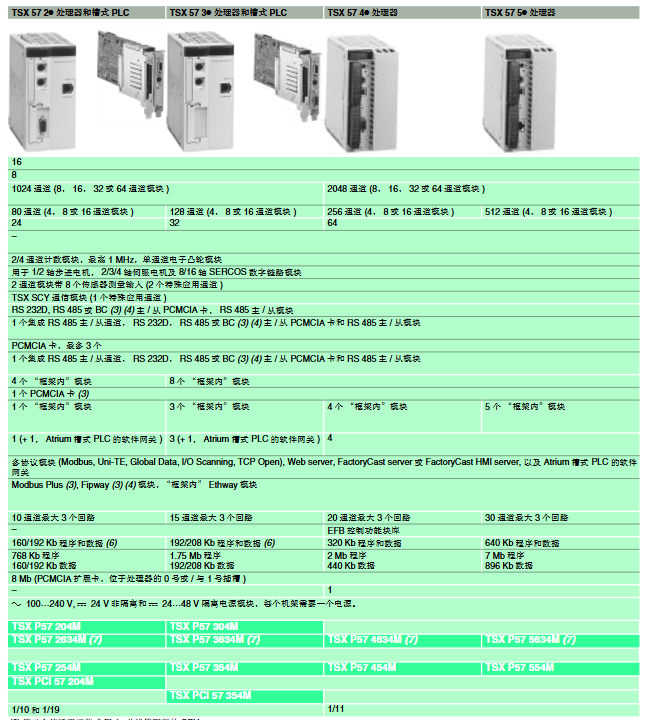

（1）处理器与协处理器
类型 核心型号 关键参数 核心功能
Premium 处理器 TSX P57 0244M/104M/204M 等 机架数：4/6/8 槽（最多 16 个），离散量 I/O：192-2048 通道，模拟量 I/O：12-512 通道 管理 PLC 站点，支持多协议通讯、过程控制、运动控制
Atrium 协处理器 TSX PCI 57 204M/354M 框架数：最多 16 个，离散量 I/O：1024-2048 通道，模拟量 I/O：80-128 通道 PC 格式卡，优化通讯性能，支持独立电源供电
（2）存储扩展
类型：PCMCIA 内存扩展卡，分 SRAM（支持在线程序修改）和 Flash EPROM（无电池依赖）两类
容量：程序存储 128Kb-7168Kb，数据存储 4Mb-8Mb
插槽：处理器 / 协处理器含 2 个插槽（No.0 用于程序 / 数据，No.1 用于通讯 / 扩展）
（3）框架与电源
框架：TSX RKY 系列，含非扩展型（6/8/12 槽）和扩展型（4EX/6EX/8EX/12EX），最大支持 16 个框架级联
电源模块：TSX PSY 系列，电压覆盖 24V、100-240V 等，单槽 / 双槽格式，支持电池备份（保护 RAM 数据）
（4）总线与通讯模块
BUS X 总线：支持框架间远程连接，最大距离 100m（通过 TSX REY 200 模块可扩展至 350m）
通讯协议：支持 Ethernet TCP/IP、Modbus Plus、CANopen、INTERBUS、Profibus DP 等
通讯模块：TSX ETY（Ethernet）、TSX MBP（Modbus Plus）、TSX CPP（CANopen）等
I/O 模块详细分类
（1）离散量 I/O 模块
模块系列 电压范围 通道数 连接方式
TSX DEY（输入） 24V/48V/100-240V 8/16/32/64 通道 螺旋端子 / HE10 连接器
TSX DSY（输出） 24V/48V/24-240V 8/16/32/64 通道 晶闸管 / 继电器输出
（2）模拟量 I/O 模块
输入模块：TSX AEY 系列，支持 ±5V/±10V 电压、4-20mA 电流，热电偶（B/E/J/K 等）、热电阻（Pt100 等）输入，分辨率 12-16 位
输出模块：TSX ASY 系列，支持 ±10V 电压、4-20mA 电流，通道数 4/8 路，分辨率 11-13 位
（3）分布式与专用模块
分布式 I/O：TBX 系列（Fipio 总线，防护等级 IP65/67）、Momentum 系列（支持 Modbus、Profibus DP）
专用模块：
计数 / 电子凸轮：TSX CTY（2/4 通道，最高 1MHz）、TSX CCY（1 通道，128 凸轮 / 32 轨迹）
运动控制：TSX CAY（2/4 轴伺服）、TSX CSY 84（8 轴 SERCOS 数字链路）
Unity 软件套件
（1）核心软件
软件名称 核心功能 兼容平台
Unity Pro 编程（5 种 IEC 语言）、调试、PLC 模拟 Premium/Atrium/Quantum
Unity Studio 分布式项目管理、图形化配置 支持多专业工具集成
Unity EFB Toolkit C 语言开发 EF/EFB 功能块 兼容 Unity Pro 各版本
Unity SFC View SFC/Grafcet 图监控诊断 HMI 应用集成
（2）关键功能
编程支持：梯形图（LD）、功能块图（FBD）、结构化文本（ST）等 5 种 IEC 语言
调试工具：断点、单步执行、变量监控、PLC 模拟器
数据管理：XML 导入 / 导出、变量符号化、交叉引用
分布式管理：支持全局数据交换、多站点同步
标准与特性
认证标准：符合 IEC 61131-2、UL 508、CSA 22.2 等国际标准
环境适应性：工作温度 0-60℃，相对湿度 10-95%（无凝结），海拔 0-2000m
防护等级：模块 IP20，分布式模块 IP65/67
兼容性：支持 PL7/Concept 应用转换，兼容第三方 IT 软件
