SEW MOVIDRIVE® MD_60A工业级变频器
时间: 2026-01-20浏览次数：
SEW MOVIDRIVE® MD_60A工业级变频器
SEW MOVIDRIVE® MD_60A工业级变频器

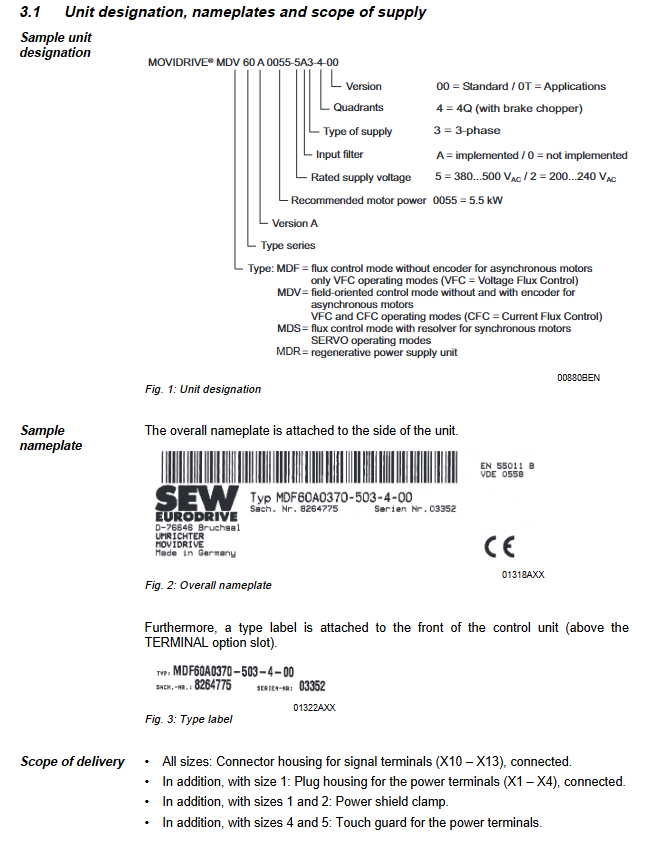

SEW MOVIDRIVE® MD_60A 是 SEW 推出的工业级变频器，涵盖 5 种尺寸（1-5 号）、2 种电压规格（230V/400-500V），支持 VFC/CFC/SERVO 三种核心控制模式，适配异步 / 同步电机，额定功率 1.5-75kW、电流 4-130A，具备 DBG11A 面板 和 MOVITOOLS 软件 两种调试方式，支持 RS-485/SBus 通讯及多类选件扩展，通过 EMC/UL 认证，适用于机床、自动化生产线等场景，兼具完善的故障诊断（99 类故障代码）和安全保护功能，安装需满足特定散热间隙与布线规范。
产品体系与核心参数
（1）产品分类与规格
分类维度 具体信息 关键数值
尺寸型号 1-5 号尺寸，对应不同功率范围 1 号（1.5-4kW）~5 号（55-75kW）
电压规格 230V 系列（3×200-240V）、400-500V 系列（3×380-500V） 频率 50/60Hz±5%
额定参数 额定电流 4-130A，额定功率 1.5-75kW 转速范围 - 5000~+5000rpm，分辨率 0.2rpm
防护等级 1-3 号尺寸 IP20，4-5 号尺寸 IP00（带护罩 IP10） 工作温度 0-50℃（超温降容 3%/K）
（2）核心控制模式
模式类型 适用场景 关键特性
VFC（电压磁通控制） 普通调速场景，无需编码器 支持开环控制，PWM 频率 4/8/12/16kHz 可调
CFC（电流磁通控制） 高精度调速，需编码器 闭环控制，固定 PWM 频率 8kHz
SERVO（伺服控制） 定位控制场景（如机床） 适配同步电机，支持精准定位与扭矩控制
安装与布线规范
（1）机械安装要求
安装方式：仅垂直安装，禁止水平 / 倾斜 / 倒置
散热间隙：上下预留≥100mm，4-5 号尺寸顶部 300mm 内无热敏组件
紧固扭矩：1 号 0.6Nm、2 号 1.5Nm、3 号 3.5Nm、4-5 号 14Nm
海拔限制：≤1000m（超 1000m 每 100m 电流降容 1%）
（2）电气布线规范
电缆要求：动力线截面按额定电流选型，电子线 0.2-2.5mm²（单芯）/0.2-1mm²（双芯）

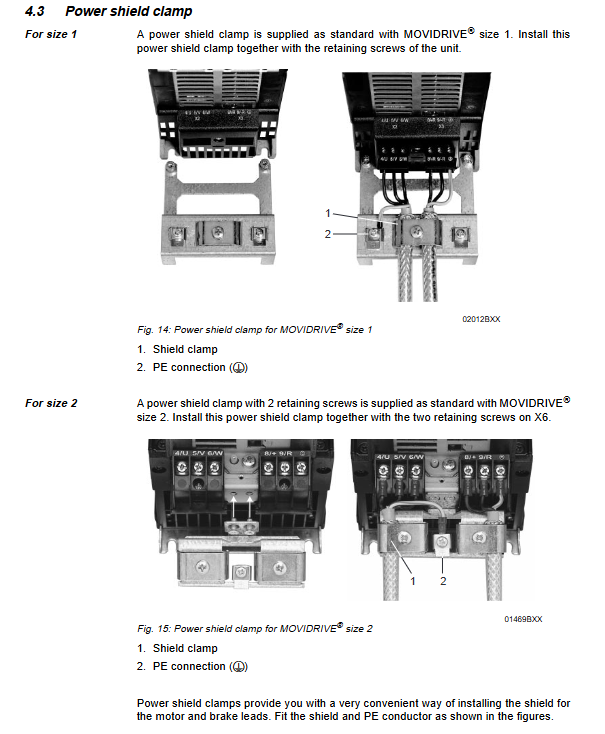

屏蔽与接地：控制电缆需屏蔽，屏蔽层两端大面积接地；PE 导体截面≥10mm²（供电线≥10mm² 时）
EMC 合规：1-2 号内置输入滤波器，3-5 号需选装 NF 系列滤波器；电机侧可选 HD 系列输出扼流圈
UL 合规：仅使用铜电缆，熔断器规格匹配（230V 最大 350A/250V，400V 最大 500A/600V）
调试与操作
（1）调试方式
调试方式 工具 / 载体 核心流程 适用场景
DBG11A 面板 DBG11A 按键面板 连接 TERMINAL 插槽→进入启动菜单→输入电机参数→计算保存 现场快速调试，无 PC 场景
MOVITOOLS 软件 电脑 + USS21A 适配器 安装软件→连接 RS-232/RS-485→选择电机类型→配置参数→下载 批量调试、复杂参数配置
（2）启动与控制方式
设定值来源：模拟量输入（-10~+10V/4-20mA）、内部固定设定值（3 组 / 参数集）、通讯设定
运行操作：
模拟量控制：通过 X11 端子输入设定值，X13 端子控制启停
手动操作：DBG11A 面板设置转速（0-5000rpm），方向通过按键选择
固定设定值：通过 X13 端子切换 3 组预设转速
选件与通讯扩展
（1）核心选件
选件型号 功能 关键参数
DIO11A 扩展 I/O 8 路输入 + 8 路输出，2 路模拟输入 + 2 路模拟输出
USS21A 通讯适配 转换 RS-232/RS-485，最大传输距离 200m
编码器卡 位置反馈 支持 5V TTL/24V HTL/sin/cos 编码器，最大线长 100m
旋转变压器卡 高精度反馈 适配 2 极旋转变压器，信号频率 7kHz
现场总线卡 总线扩展 支持 PROFIBUS/DeviceNet 等协议（需对应选件）
（2）通讯接口
RS-485：最大 32 个节点，传输距离 200m，支持主从同步
SBus（系统总线）：最大 64 个节点，波特率 125/250/500/1000kbaud，对应传输距离 320/160/80/40m
数据交互：支持过程数据周期性传输，非周期性参数读写
故障诊断与维护
（1）常见故障与处理
故障代码 故障类型 典型原因 处理措施
F01 过电流 输出短路、电机不匹配 排查电缆短路，确认电机功率适配
F11 过热 负载过大、散热不良 减小负载，清理散热片，确保散热间隙
F14 编码器故障 接线错误、电缆断线 检查编码器接线与屏蔽层接地
F84 电机过载 负载超额定值 延长斜坡时间，检查电机冷却系统
（2）维护要点
存储要求：-25~+70℃，长期存放每 2 年通电≥5 分钟
参数备份：DBG11A 面板可拷贝参数集（P806/P807），支持多设备批量复制
复位方式：断电复位、手动复位（面板 / 软件）、自动复位（最多 5 次，P841）
