SCHNEIDER Modicon量子自动化系列
时间: 2026-01-20浏览次数：
SCHNEIDER Modicon量子自动化系列
SCHNEIDER Modicon量子自动化系列
Modicon Quantum Automation Series 是施耐德电气推出的工业自动化系统硬件参考指南，涵盖 系统概述、模块规格、安装配置、电源接地、布线方案、故障代码 六大核心板块，详细说明了电源、CPU、I/O（模拟 / 离散 / 双向）、现场总线等 数十种模块 的技术参数（电压 / 电流 / 精度等）、LED 指示灯含义、接线 diagram、配置要求，同时提供硬件安装空间 / 扭矩标准、电源接地规范、CableFast 布线系统细节及故障排查方法，适用于工业自动化控制场景的硬件选型、部署与维护。
文档结构与系统概述
（1）文档基础信息
文档名称：Modicon Quantum Automation Series Hardware Reference Guide（版本 11.0）
文档结构：分为 2 卷，共 18 章 + 7 个附录，涵盖从系统概览到配件故障的全流程内容
核心目标：提供硬件选型、安装、配置、维护的标准化参考，适用于专业技术人员
（2）系统核心组件分类
组件类型 关键模块示例 核心功能
电源模块 140CPS11100（AC 3A）、140CPS22400（DC 冗余） 提供稳定供电，支持叠加 / 冗余备份
CPU 模块 140CPU11302、140CPU53414A 系统控制与数据处理
I/O 模块 模拟（140AVO02000）、离散（140DDO35300） 信号采集（输入）与控制输出
通讯模块 140NOE2X100（以太网）、140CRP81100（Profibus） 支持 Modbus / 以太网 / Profibus 等协议
辅助模块 电池（140XCP90000）、模拟器（140XSM00200） 数据备份、信号模拟测试
核心模块技术规格
（1）电源模块关键参数
模块型号 输入电压 输出电流 特性
140CPS11100 115/230 Vac 3A 基础 AC 电源
140CPS22400 24 Vdc 8A DC 冗余供电
140CPS52400 125 Vdc 8A 高压 DC 电源，支持冗余
（2）I/O 模块核心分类与规格
模拟输入模块（如 140AVI03000）
通道数：8 通道，支持 ±10V/4-20mA 信号
精度：±0.05% 满量程（25℃），分辨率 12 位
故障检测：断线 / 超量程报警，LED 红灯指示
模拟输出模块（如 140AVO02000）
通道数：4 通道，输出范围 ±10V/0-5V
输出电流：±10mA max，短路保护
响应时间：3ms（所有通道同步更新）
离散输入模块（如 140DDI35300）
电压规格：24 Vdc，32 点（4 组 ×8）
响应时间：1ms（ON-OFF/Off-ON）
隔离等级：组间 500 Vac，1 分钟

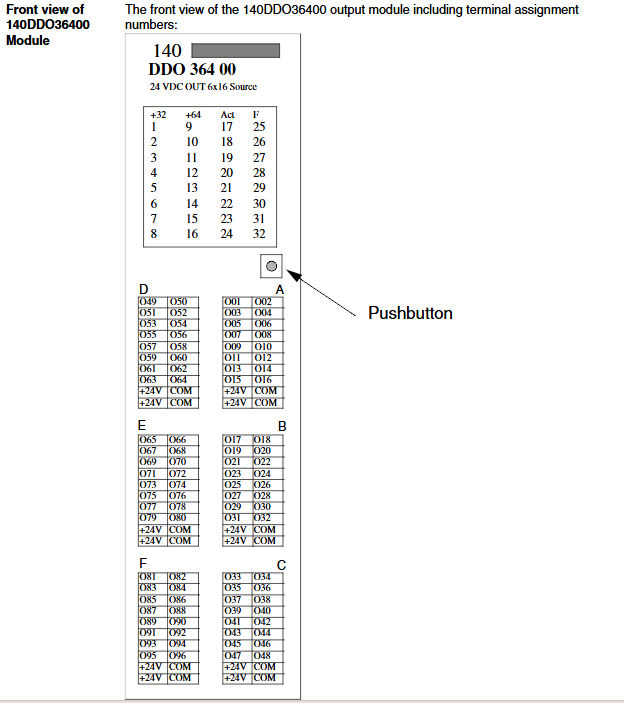

离散输出模块（如 140DDO35300）
输出电流：0.5A / 点，4A / 组
保护功能：过流 / 短路保护，熔断 5A / 组
接线方式：源极 / 漏极输出可选
（3）LED 指示灯通用含义
LED 名称 颜色 状态含义
Active 绿色 总线通讯正常
F 红色 模块外部故障（断线 / 缺电 / 超流）
1-32 绿色 对应通道 / 点处于 ON 状态
1-32 红色 对应通道 / 点故障（超流 / 断线）
硬件安装规范
（1）机械安装要求
背板选型：支持 2-16 槽，如 140XBP01600（16 槽，7.2kg）
安装空间：模块上下预留≥100mm 散热间隙，侧间距≥25.4mm
紧固扭矩：模块固定螺丝 2-4 in-lbs（0.23-0.45 Nm），端子螺丝 10 in-lbs（1.13 Nm）
支架要求：125mm（前轨）/20mm（后轨）安装支架
（2）电源与接地规范
接地要求：每个背板单独接地（绿 / 黄线），接地电阻≤4Ω
电源配置：AC 电源需接地中性线，DC 电源避免反接
冗余供电：冗余模块需同型号，总负载≤N-1 模块容量（N 为模块数）
CE 合规：屏蔽电缆两端接地，电源侧加装滤波器（如 Schaffner FvN670-3/06）
CableFast 布线系统
（1）核心接线块类型与适配
接线块型号 适用 I/O 类型 核心特性
140CFA04000 通用 I/O 点对点直连，兼容多数模块
140CFB03200 离散输入 32 点独立熔断（0.8A），防单点故障
140CFH00800 模拟输入 8 通道，支持回路供电，0.063A 熔断
140CFJ00400 模拟输出 4 通道，含监控端子，1/16A 熔断
（2）布线关键参数
线缆规格：控制电缆屏蔽层厚度≥0.2mm²，动力线按额定电流选型
最大长度：模拟信号 400m，离散信号 1000m（屏蔽）
接线要求：动力线与信号线分沟敷设，间距≥20cm
故障诊断与维护
（1）常见故障类型与处理
故障现象 典型原因 处理措施
F LED 常亮 断线 / 缺现场电源 检查接线 / 电源输入
通道无输出 过流熔断 / 参数错误 更换保险丝 / 重新配置寄存器
通讯中断（Active 灯灭） 总线松动 / 地址错误 检查总线连接 / 核对模块地址
（2）维护要点
热插拔：除电源模块外，I/O 模块可带电插拔（需移除端子排）
参数备份：通过终端面板或软件备份模块配置
定期检查：每 6 个月检查接线紧固度、保险丝状态、散热情况
