SEW MOVIDRIVE® technology 应用变频器
时间: 2026-01-20浏览次数：
SEW MOVIDRIVE® technology 应用变频器
SEW MOVIDRIVE® technology 应用变频器
MOVIDRIVE® technology 应用变频器通过PROFIBUS DP-V1 现场总线进行调试的完整流程，核心围绕CFP21A 现场总线卡（支持地址 1-125）、MOVISUITE® 工程设计软件和TIA Portal 编程工具展开，涵盖 PROFIBUS 网络配置、变频器地址设定、过程数据配置、MOVIKIT® 软件模块应用（Velocity Drive/Positioning Drive）及设备更换等关键操作，强调了 EMC 合规布线、诊断警报功能和安全调试规范，适用于与 SIMATIC S7 等 PLC 的工业自动化集成场景。
一、文档基础信息
项目 详情
适用设备 MOVIDRIVE® technology 应用变频器（MDX9.. 系列）
核心总线 PROFIBUS DP-V1（支持周期性 / 非周期性通讯）
关键硬件 CFP21A 现场总线卡、USM21A 接口适配器、CBG21A 手持操纵器
支持软件 MOVISUITE®（工程设计）、TIA Portal（PLC 配置）、MOVIKIT® 软件模块
合规标准 PROFIBUS PI 规范、IEC 61158（总线电缆）、EMC 布线要求
二、PROFIBUS 网络基础配置
（1）硬件与布线要求
总线电缆：屏蔽双绞线（IEC 61158 A 型），屏蔽层两端大面积接地
总线终端：PROFIBUS 段首尾设备启用终端电阻（集成于插头）
地址设置：通过 CFP21A 的 DIP 开关设定（1-125），默认地址 4，修改后需重启生效
布线规范：与动力电缆分沟敷设，间距≥20cm；工业环境用金属电缆架
（2）设备说明文件（GSD）
文件名：SEW_6011.gsd（不可修改）
下载路径：SEW 官网→Online Support→数据和文件→软件→搜索 “GSD 文件”
作用：提供变频器工程设计、数据交换所需的全部参数，是 PLC 配置的前提
三、核心调试流程
（1）前期准备

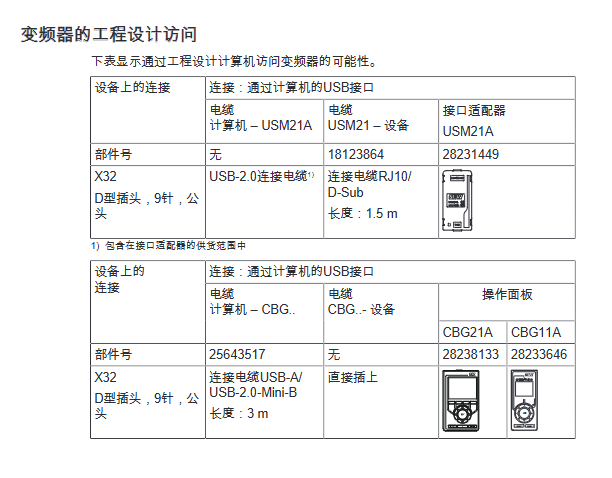

硬件连接：工程设计计算机→USM21A→变频器 X32 接口（9 针 D 型）
地址设定：通过 CFP21A 的 DIP 开关设置 PROFIBUS 地址（1-125）
软件准备：安装 MOVISUITE®、TIA Portal，下载最新 GSD 文件
（2）PLC 侧配置（TIA Portal）
步骤 操作内容 关键说明
1 创建新项目并安装 GSD 文件 导入 SEW_6011.gsd，确保版本匹配
2 添加 PLC 并设置 PROFIBUS 接口 选择 SIMATIC S7，配置 IP 地址
3 添加变频器设备 路径：其它现场设备→PROFIBUS DP→SEW-EURODRIVE→MOVI-C MOVIDRIVE
4 分配 PROFIBUS 地址 与 CFP21A 设定地址一致
5 配置过程数据字 从插槽 2 起添加（5 字 / 8 字，最多 16 字）
6 下载项目到 PLC 保存项目并完成通讯链路建立
（3）变频器侧配置（MOVISUITE®）
网络扫描：选择 USB 网络类型，扫描并应用变频器设备
设备配置：分配设备名称，下载 MOVIKIT® 软件模块（推荐）或手动配置过程数据源
参数设置：配置设定值 / 实际值映射，保存项目并下载至变频器
（4）过程数据验证
方式 1：MOVIKIT® 诊断监视器
监视模式：观察 PLC 与变频器的过程数据传输（控制字 / 状态字 / 转速等）
控制模式：禁用现场总线数据，通过软件直接设定参数（需锁定危险区域）
方式 2：MOVISUITE® 过程数据缓冲区
检查 PO 数据（PLC 设定值）和 PI 数据（变频器实际值）的一致性
四、关键功能模块
（1）MOVIKIT® 软件模块
模块类型 核心功能 过程数据字数量 适用场景
Velocity Drive 调速驱动、转矩控制 5 字 普通调速场景
Positioning Drive 点动 / 寻参 / 线性定位 / 模数定位 8 字 高精度定位场景（机床 / 机器人）
（2）参数访问功能模块
模块名称：SEW_MOVI-C_SingleParameterAccess（FB200）
功能：通过 PROFIBUS 非周期通讯读写变频器参数
支持协议：Simple MOVILINK® Protocol（SMLP）
示例项目：TIA Portal 示例可从 SEW 官网下载
五、故障诊断与设备更换
（1）LED 指示灯诊断
LED 名称 状态 含义 处理措施
BF（红色） 长亮 通讯中断 / 波特率未识别 检查电缆 / PLC 配置
BF（红色 2Hz 闪烁） 未被 PLC 寻址 / 配置错误 核对地址 / GSD 文件
RUN（绿色） 常亮 总线硬件正常 无
RUN（红色 2Hz 闪烁） 地址为 0 或 > 125 重新设置地址并重启
（2）诊断警报
启用方式：TIA Portal 设备视图→Slot 0→一般 DP 参数→启用诊断警报
功能：故障编号 / 描述以文本形式上报至 PLC 组件诊断
默认状态：出厂已启用

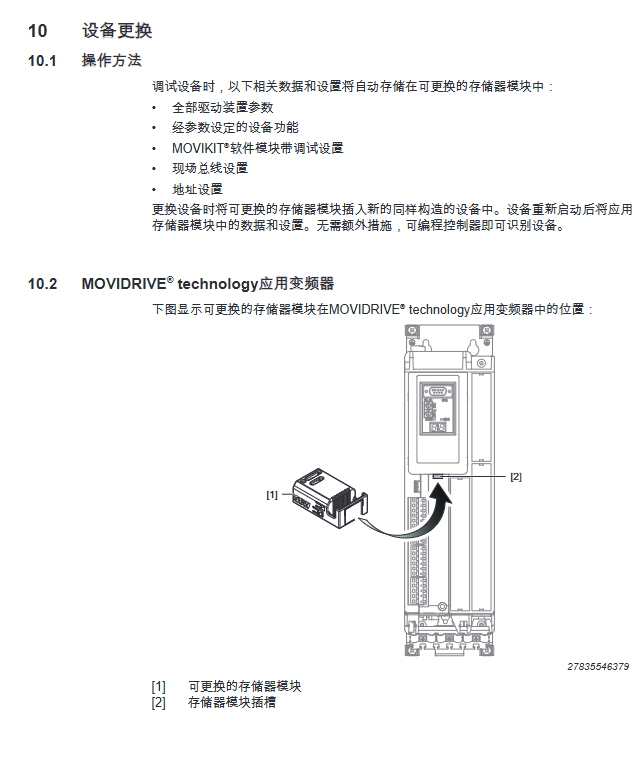

（3）设备更换
操作：将旧设备的存储器模块插入新设备（相同型号）
继承数据：驱动参数、MOVIKIT® 配置、现场总线设置、地址信息
优势：无需重新配置，PLC 自动识别新设备
六、安全规范
网络安全：限制以太网 / 工程接口访问，遵循 IT 安全标准
调试安全：控制模式下锁定危险区域，启用现有安全装置
布线安全：动力电缆与信号电缆分沟敷设，屏蔽层可靠接地
操作权限：仅允许经培训的专业人员执行软件操作
