SEW MOVIDRIVE® MDX60B/61B 变频器
时间: 2026-01-20浏览次数：
SEW MOVIDRIVE® MDX60B/61B 变频器
SEW MOVIDRIVE® MDX60B/61B 变频器
MOVIDRIVE® MDX60B/61B 变频器是 SEW-EURODRIVE 推出的高性能变频驱动设备，支持380~500V（3 相）和 200~230V（3 相） 电源输入，功率覆盖0.55kW~132kW，提供0~6 共 7 种规格，适配三相异步电机和永磁同步电机。设备具备VFC、CFC、SERVO等多种运行方式，支持通过DBG60B 操作面板、MOVITOOLS® 软件或外部端子调试，可扩展编码器卡、通讯模块等选件，满足转速 / 转矩 / 位置控制需求，通过CE、UL、C-Tick等认证，广泛应用于工业机械、提升设备等场景，兼具完善的安全保护和故障诊断功能。
产品概述
核心定位：专为中大功率工业电机设计的高精度变频驱动设备，支持多模式控制和灵活扩展，适用于对转速、转矩、位置有严格要求的工业场景
合规标准：符合低压准则（73/23/EEC）、EMC 准则（89/336/EEC），通过 CE、UL、C-Tick、CSA 认证，满足 EN 61800-3、EN 55011 等标准
核心优势：规格覆盖广、控制模式丰富、扩展能力强、安全保护完善、全球服务支持

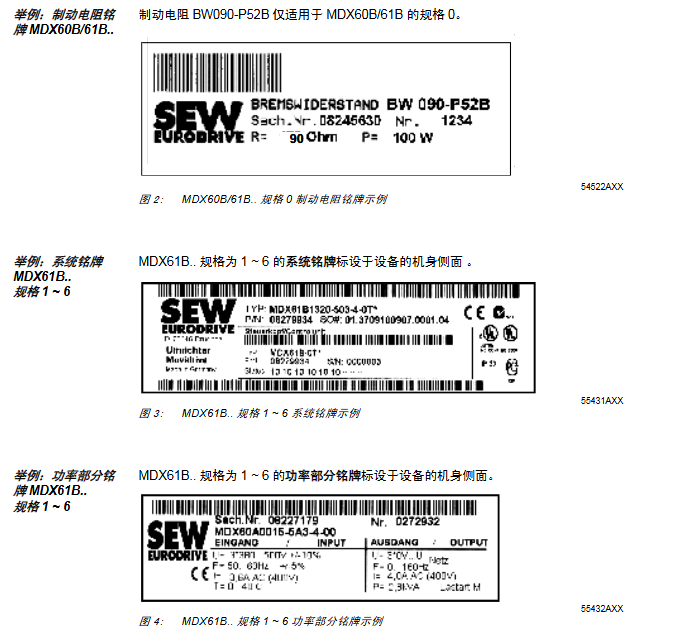

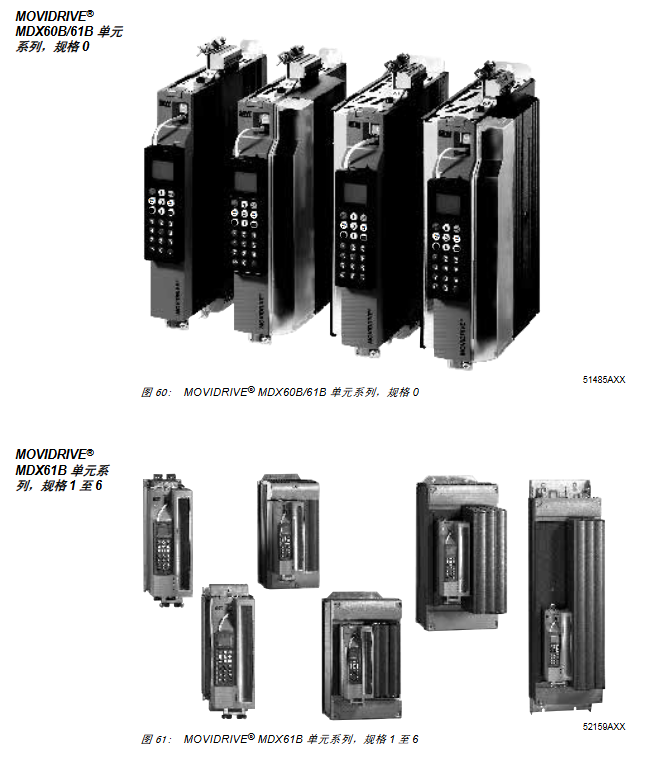

设备规格与基础参数
规格 适配电源 功率范围 额定输出电流（示例） 尺寸范围（宽 × 高 × 深） 重量范围
0 380~500V（3 相） 0.55kW~1.5kW 2.0A~4.0A 45×317×260mm 2.0kg~2.8kg
1 380~500V/200~230V（3 相） 1.5kW~4.0kW 4.0A~9.5A 105×314×234mm 3.5kg~6.6kg
2S/2 380~500V/200~230V（3 相） 5.5kW~11kW 12.5A~24A 105×335×294mm 6.6kg~14.3kg
3 380~500V/200~230V（3 相） 15kW~30kW 32A~60A 200×465×308mm 15.0kg
4 380~500V/200~230V（3 相） 37kW~45kW 73A~89A 280×522×307mm 27kg
5 380~500V（3 相） 55kW~75kW 105A~130A 280×610×330mm 35kg
6 380~500V（3 相） 90kW~132kW 170A~250A 280×1000×382mm 60kg
核心功能与运行方式
（1）运行方式分类
运行方式 适用场景 核心特点
VFC 普通工业负载、恒转矩 / 变转矩负载 结构简单、稳定性高，支持直流制动和快速启动
VFC-n-Control 需精确转速控制的场景 带转速闭环控制，适配编码器反馈
CFC 动态性能要求高的负载 转矩响应快，支持转矩前馈控制
SERVO 高精度位置控制场景 支持 IPOSplus® 定位功能，定位精度高
VFC - 提升机模式 提升设备（起重机、电梯） 适配提升负载特性，具备预磁化功能
（2）调试与操作方式
操作方式 工具 / 载体 核心功能 适用场景
面板操作 DBG60B 操作面板 参数设置、故障复位、数据拷贝、手动调速 现场快速调试、简单操作
软件操作 MOVITOOLS® MotionStudio（≥4.20 版） 可视化调试、参数监控、批量配置、IPOS 编程 复杂系统集成、远程控制
外部控制 二进制 / 模拟量端子 外部信号触发、固定转速控制、远程使能 工业 PLC 联动、自动化生产线
扩展控制 编码器 / 旋转变压器 转速闭环控制、位置定位 高精度控制场景（如机床、机器人）
（3）安全与保护功能
电气保护：过电流（F-01）、接地故障（F-03）、直流侧过电压（F-07）、电源断相（F-06）
热保护：变频器热过载（F-11）、电机温度监控（TF/TH/KTY 传感器）
运行保护：转速监控（F-08）、斜坡超时（F-34）、编码器故障（F-14）、限位开关保护（F-27）
安全机制：安全停止（符合 EN 50178）、控制器禁止、紧急停止斜坡，支持手动 / 自动复位
选件扩展与通讯
（1）核心选件
选件型号 类型 核心功能 适配场景
DEH11B 编码器卡 支持 HIPERFACE®、正弦 / 余弦、TTL 编码器输入 转速 / 位置闭环控制
DER11B 旋转变压器卡 连接 2 极旋转变压器，支持编码器模拟输出 高精度转速反馈场景
DIO11B I/O 扩展卡 扩展 8 路二进制输入 / 输出、2 路模拟输入 / 输出 多信号交互场景
DFC11B CAN 总线模块 支持 CANopen/MOVILINK® 协议，实现总线通讯 多设备联网、集中控制
USB11A/UWS21A 通讯适配器 实现 PC 与变频器的 USB/RS232 连接 软件调试、数据传输
（2）通讯参数
系统总线（SBus）：支持 CANopen 协议，波特率 125~1000 kBaud，最大 64 个节点，最长传输距离 320m（125 kBaud）
RS485 接口：支持 Modbus 协议，波特率 9.6~57.6 kBaud，最大 32 个设备联网，最长传输距离 200m
现场总线：支持 Profibus、以太网等扩展，适配工业总线控制系统
故障诊断与维护
（1）故障处理机制
故障类型 响应方式 典型故障码 处理要点
严重故障 立即关闭 F-01（过电流）、F-03（接地故障） 切断输出，排查短路 / 接地问题后复位
一般故障 紧急停止 F-11（温度过高）、F-84（电机过载） 按紧急斜坡停机，降低负载后重启
警告故障 迅速中止 F-28（现场总线超时）、F-43（RS485 超时） 提示告警，通讯恢复后自动复位
（2）维护要点
环境要求：工作温度 0~+50℃，存储温度 - 25℃~+75℃，相对湿度 20%~95%（非凝露）
存放维护：长期存放每 2 年通电至少 5 分钟；未按要求维护需分级升压（230V 设备分 3 级：170V→200V→240V）
清洁保养：定期清理散热片灰尘，检查端子接线紧固性，屏蔽层需两端接地
关键技术参数（通用）
参数类别 具体规格
转速范围 -6000~+6000 rpm（分辨率 0.2 rpm）
PWM 频率 4/8/12/16 kHz（VFC 模式）；8 kHz（CFC/SERVO 模式）
电流限制 150% IN（规格 1~6）、200% IN（规格 0），持续时间依容量而定
模拟量输入 -10~+10V（阻抗 > 40kΩ）、4~20mA（阻抗 250Ω），分辨率 12Bit
二进制输入 信号电平 + 13~+30V（1）、-3~+5V（0），响应时间 1ms
二进制输出 最大负载电流 150mA（DB00）、50mA（DO02~DO05），短路保护
冷却方式 自冷却（小规格）、强制风冷（中大功率）
