SEW MOVITRAC® B 变频器
时间: 2026-01-20浏览次数：
SEW MOVITRAC® B 变频器
SEW MOVITRAC® B 变频器
MOVITRAC® B 变频器是 SEW-EURODRIVE 推出的适用于多种电机的驱动控制设备，符合 CE、UL 等多项国际标准，提供 0XS/0S/0L 至 4/5 等多种规格，适配 230V（1 相 / 3 相）、400/500V（3 相）电源，功率覆盖 0.25kW~75kW。设备支持 V/f、VFC 等多种操作模式，可通过 FBG11B/DBG60B 操作面板、MOVITOOLS® MotionStudio 软件或外部端子进行调试与操作，具备完善的安全保护、故障诊断、数据通讯功能，搭配 FSC11B 通讯模块、FIO11B 模拟量模块等选件可灵活扩展，广泛适用于泵机、风扇、工业机械等场景的电机驱动控制。
产品概述
核心定位：专为工业电机设计的变频驱动控制设备，支持 SEW 与非 SEW 电机，提供灵活的控制与扩展能力
合规认证：符合低压准则（2006/95/EC）、EMC 准则（2004/108/EC）、EN 61800-5-1 等标准，通过 CE、UL、CSA 等多项国际认证
核心优势：规格齐全、操作模式多样、调试方式灵活、安全保护完善、扩展能力强、全球服务支持

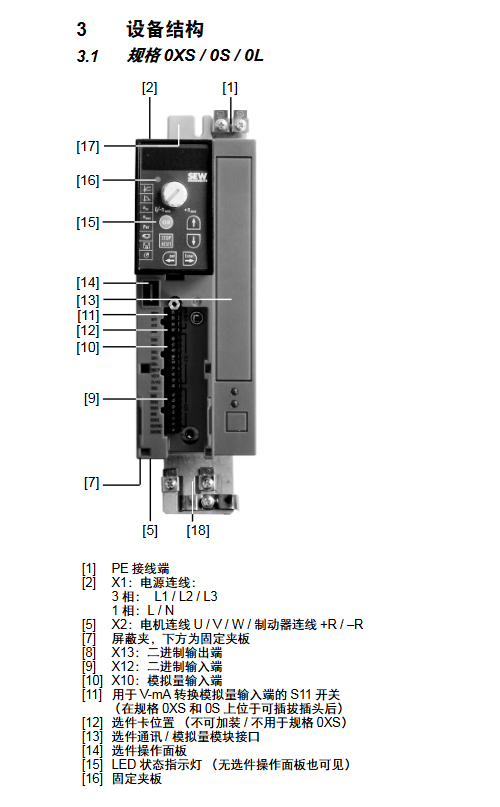

设备规格与基础参数
规格系列 适配电源 功率范围 关键尺寸特征（宽 × 高 × 深，示例） 重量范围
0XS/0S/0L 230V（1 相 / 3 相）、400/500V（3 相） 0.25kW~4.0kW 0XS：54.5×185×163.5mm 1.3kg~2.2kg
1/2S/2 230V（3 相）、400/500V（3 相） 3.7kW~15kW 1：105×315×173mm 3.5kg~6.6kg
3 230V（3 相）、400/500V（3 相） 11kW~30kW 200×465×251mm 15kg
4/5 400/500V（3 相） 37kW~75kW 4：280×522×250mm 27kg~35kg
核心功能与操作模式
（1）操作模式分类
操作模式 适用场景 核心特点
V/f 特性曲线 普通负载、无特殊动态要求场景 结构简单、稳定性高
V/f + 直流制动 需要快速停机的场景 制动响应快，减少停机时间
VFC 高扭矩、低速运行、精确滑差补偿需求 动态性能好，滑差补偿精准
VFC + 提升装置 提升类设备（如起重机） 适配提升负载特性，安全冗余高
VFC + 快速启动 需快速启动的工业机械 启动响应迅速，满足高频启停需求
（2）调试与操作方式
操作方式 工具 / 载体 核心功能 适用场景
面板操作 FBG11B 操作面板 参数设置、故障复位、数据拷贝、手动调速 现场快速调试、简单操作
面板操作 DBG60B 操作面板 多语言支持、参数组拷贝、用户菜单自定义 复杂参数配置、多设备批量调试
软件操作 MOVITOOLS® MotionStudio 可视化调试、参数监控、数据备份、批量配置 电脑端远程调试、复杂系统集成
外部控制 二进制 / 模拟量端子 外部信号触发、固定转速控制、远程使能 工业控制系统联动（如 PLC）
扩展控制 MBG11A 额定值调节器 多设备转速同步、精准额定值设定 多电机联动场景
（3）安全与保护功能
电气保护：过电流（F-01）、接地故障（F-03）、中间电路超电压（F-07）、电源相位故障（F-06）
热保护：变频器热过载（F-11）、电机绕组温度监控（TF/TH 传感器）
运行保护：转速监控（F-08）、斜坡超时（F-34）、设备负载过载（F-44）
安全机制：控制器禁止、安全停止、制动使能控制，符合 EN 61800-5-1 安全标准
选件扩展与通讯

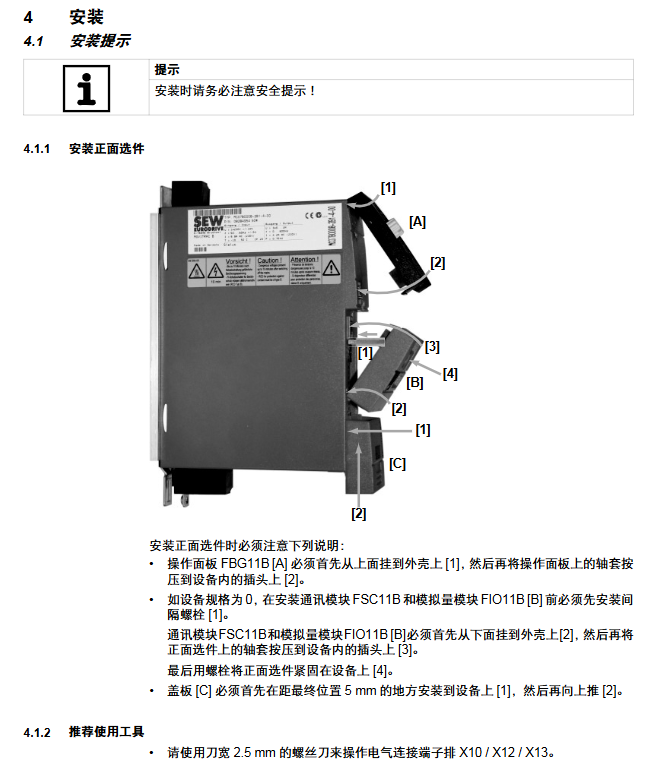

（1）核心选件
选件型号 类型 核心功能 适配场景
FSC11B 通讯模块 支持 RS-485、SBus（CANopen），多设备联网 数据集中采集、远程控制
FIO11B 模拟量模块 扩展模拟量输入 / 输出，支持 - 10~+10V 电压、4~20mA 电流 需多模拟量信号交互场景
MBG11A 额定值调节器 多设备转速同步控制，支持 RS-485 通讯 流水线、联动机械等多电机场景
FKE12B/FKE13B EMC 模块 增强电磁兼容性，减少干扰 电磁环境复杂的工业场景
HD 系列 输出扼流圈 限制辐射干扰，保护电机电缆 长距离电机电缆连接场景
（2）通讯参数
通讯协议：Modbus、MOVILINK®、CANopen
RS-485 波特率：1200~19200bps（RS-232）、1200~38400bps（RS-485）
SBus 波特率：125/250/500/1000kBaud，最大支持 64 个总线设备
数据传输：支持测量值、参数状态、故障信息、控制指令双向传输
故障诊断与维护
（1）故障处理机制
故障响应类型 触发场景 处理方式
立即关闭 严重故障（如过电流、接地故障） 切断输出级，启动制动，需手动复位
停止 一般故障（如温度过高、斜坡超时） 按设定斜坡停机，故障复位后可重启
超时（警告） 通讯超时（如 RS-485 超时） 快速停机，保留运行就绪信号，通讯恢复后自动复位
（2）维护要点
长期存放：每 2 年通电至少 5 分钟；未按要求维护需分级提升电压（230V 设备分 3 级：170V→200V→240V）
环境要求：工作温度 - 10℃~+60℃，存储温度 - 25℃~+75℃，相对湿度 20%~95%（非凝露）
清洁保养：定期清理散热片灰尘，检查端子接线紧固性，避免电磁干扰源靠近
技术参数（通用）
参数类别 具体规格
电源电压允差 ±10%（符合 EN 50160）
运行频率范围 0~600Hz
电流限制 150% IN（最少 60 秒）
模拟量输入 0~10V（阻抗 > 200kΩ）、4~20mA（阻抗 250Ω），分辨率 10Bit
二进制输入 信号电平 + 11~+30V（1）、-3~+5V（0），响应时间 5ms
二进制输出 最大负载电流 150mA（DO02）、50mA（DO03），短路保护
散热方式 自冷却（≤1.1kW）、外冷却（≥1.5kW，风扇启动阈值 45℃）
