SHINKAWA VM-5 系列监测器
时间: 2026-01-20浏览次数：
SHINKAWA VM-5 系列监测器
SHINKAWA VM-5 系列监测器
VM-5 系列监测器由 SHINKAWA Sensor Technology, Inc. 生产，符合API 标准 670，适用于各类旋转机械监测，提供8 槽、10 槽机架安装型和内置电源的单机型三种设备形态，涵盖振动、位移、偏心度、温差膨胀、转速、温度等 18 种监测单元，搭配专用传感器和继电器、通信等模块单元，具备灵活配置、数据通信、故障报警、断电备份等功能，通过多项国际标准认证，可满足从小型旋转机械到大型涡轮机 TSI 系统的多样化监测需求。
产品概述
生产厂家：SHINKAWA Sensor Technology, Inc.
核心定位：专为旋转机械设计的监测系统，符合API 标准 670，适配从中小型设备到大型涡轮机 TSI（涡轮监控仪表）的全场景需求
认证资质：通过 CE 认证、多国船级社标准（日本 NK、韩国 KR、英国 LR）
核心优势：配置灵活、操作便捷（前端全操作，无需停机）、功能全面、可靠性高

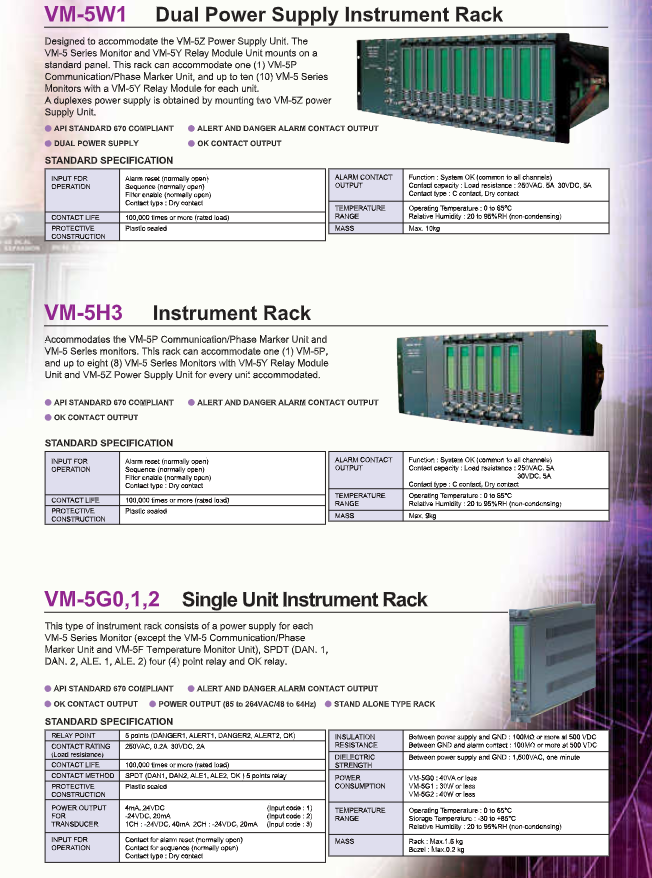

设备形态与安装
设备类型 型号 核心参数 安装特点
机架安装型 VM-5H3 8 槽，最多容纳 8 个监测单元 + 1 个通信 / 相位标记单元 前端装监测单元，后端装模块 / 电源单元
机架安装型（双电源） VM-5W1 10 槽，最多容纳 10 个监测单元 + 1 个通信 / 相位标记单元，支持 2 个 VM-5Z 电源单元冗余 双电源设计，故障时无缝切换
单机型 VM-5G 内置电源，预安装继电器模块 无需额外安装模块单元，即插即用
核心组成单元

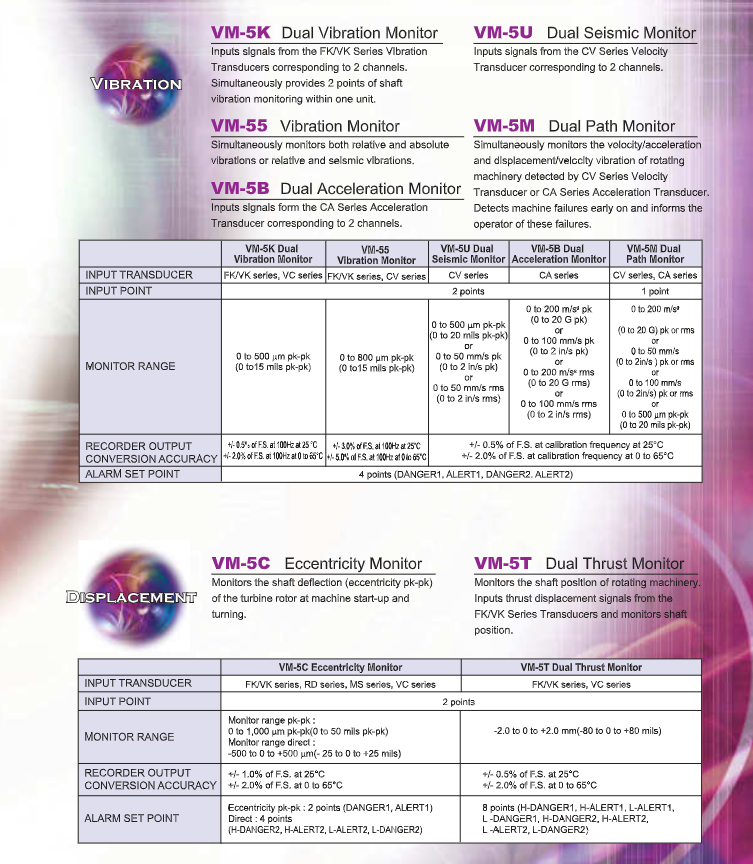

（1）监测单元（18 种，按功能分类）
功能类别 型号 核心用途 关键参数
振动监测 VM-5K（双振动） 2 通道轴振动监测 监测范围 0-500μm pk-pk，精度 ±0.5% F.S.（25℃）
振动监测 VM-55（振动） 同时监测相对 / 绝对振动或相对 / 地震振动 监测范围 0-800μm pk-pk，精度 ±3.0% F.S.（25℃）
振动监测 VM-5U（双地震） 2 通道速度传感器信号输入 监测范围 0-500μm pk-pk 或 0-50mm/s pk，精度 ±0.5% F.S.
振动监测 VM-5B（双加速度） 2 通道加速度传感器信号输入 监测范围 0-200m/s² pk，精度 ±0.5% F.S.
振动监测 VM-5M（双路径） 同时监测速度 / 加速度、位移 / 速度 监测范围含 0-200m/s²、0-500μm 等多规格
位移 / 偏心度 VM-5C（偏心度） 监测涡轮转子启动 / 盘车时的轴挠度 监测范围 0-1000μm pk-pk，精度 ±1.0% F.S.（25℃）
位移 / 偏心度 VM-5T（双推力） 监测旋转机械轴位置 监测范围 - 2.0~+2.0mm，精度 ±0.5% F.S.（25℃）
温差膨胀 VM-5D/5N/5L/5J/5E 测量转子与机壳的热膨胀差 部分型号支持互补输入，量程扩展 2 倍
转速监测 VM-5S（双转速） 监测转子转速和零转速 量程最高 99,999rpm，精度 ±0.5% F.S.（25℃）
转速监测 VM-5Q（反向旋转） 检测反向转速峰值 量程最高 20,000rpm
转速监测 VM-5R（转速） 监测转速和加速度，支持独立阈值设置 加速度量程 - 9999~+9999rpm/min
温度监测 VM-5F（双温度） 监测旋转机械温度（不适用于 VM-5G） 量程 0-1000℃，精度≤500℃时 ±1.0℃
其他监测 VM-51（杆下落） 测量活塞杆与传感器间隙，换算 rider ring 磨损量 量程 0-10.0mm，精度 ±2.0% F.S.（0-65℃）
其他监测 VM-52（底部保持） 测量活塞与传感器间隙，获取磨损量 量程 0-4.5mm，精度 ±1.0% F.S.（25℃）
（2）模块单元
模块类型 型号 核心功能 关键参数
继电器模块 VM-5Y 系列 输出报警、OK 等触点信号，支持序列控制 继电器点数 2-6 点，触点容量 250VAC/5A
接口模块 VM-5X 系列 分配记录器输出信号，简化布线 输入 1-5VDC/4-20mA，输出最多 8 点
通信模块 VM-53（双通信） 双串口，Modbus 协议，支持多机架 Daisy Chain 连接 波特率 1200-38400bps（RS-485）
相位标记模块 VM-5P3 处理相位标记信号，检测电源故障 2 通道输入，输出阻抗 500Ω
电源模块 VM-5Z 系列 为机架内单元提供直流电源 输出 24VDC/4mA 或 - 24VDC/40mA，故障报警指示
电源备份模块 VM-5Z0 瞬时断电时备份电源 最大负载下备份 0.2 秒，占用 2 个监测单元空间
（3）配套传感器
类型：FK/VK 系列振动传感器、CV/CA 系列速度 / 加速度传感器、RD 系列转速传感器、LS 系列 LVDT 线性传感器等
优势：可靠性高、规格适配性强，确保监测稳定性
关键功能与技术参数
（1）核心功能
多变量监测：覆盖振动、位移、偏心度、温差膨胀、转速、温度、杆下落等全维度参数
数据通信：通过 VM-5P/VM-53 单元输出测量数据至 PC 或 infiSYS RV-200 诊断系统，支持 PC 端报警设置
报警机制：多等级报警（DANGER1/2、ALERT1/2），LED 灯可视化指示，继电器触点输出
可靠性设计：VM-5W1 双电源冗余、VM-5Z0 0.2 秒断电备份，确保连续运行
灵活扩展：支持 RMS 整流、绝缘输出卡、热带规格等可选功能升级
（2）通用技术参数
参数类别 具体规格
工作温度 0-65℃（监测单元 / 模块），部分电源模块 0-50℃
记录器输出 标准：1-5VDC（阻抗 250Ω）、4-20mA（最大负载 500Ω）；可选 0-±10VDC 等
监测输出 缓冲放大器输出，阻抗约 100Ω
精度范围 ±0.5%~±3.0% F.S.（因单元型号和温度而异）
存储温度 -30~+85℃（多数单元）
