TOSVERT VF-AS3工业变频器快速启动手册
时间: 2026-01-19浏览次数：
TOSVERT VF-AS3工业变频器快速启动手册
TOSVERT VF-AS3工业变频器快速启动手册
东芝TOSVERT VF-AS3 系列工业变频器的快速启动手册，涵盖500V/600V(575V)/690V 三个电压等级、1.5kW-75kW/2HP-100HP 功率范围，核心内容包括安全规范、安装接线、标准合规措施、外围设备选型、参数设置、产品规格及保修条款，强调需由专业人员操作，明确多额定值设置（HD/ND） 、EMC/UL/CSA 等标准合规要求 及 高压操作、电容放电等安全禁忌，适用于控制三相感应电机、IPMSM 和 SPMSM 的转速。
1. 基础信息
产品定位：用于工业场景控制三相感应电机、内置永磁同步电机（IPMSM）和表面永磁同步电机（SPMSM）的转速，不可驱动单相电机
电压与功率范围：
500V 级：1.5kW-55kW
600V (575V) 级：2HP-75HP（HD）/3HP-100HP（ND）
690V 级：2.2kW-75kW（HD）/3kW-90kW（ND）
核心特性：支持多额定值（HD/ND）、V/f 控制、矢量控制、PID 控制，内置 EMC 滤波器和 DC 电抗器
2. 核心安全规范
2.1 人员与防护要求
作业类型 资质要求 必需防护装备
所有作业 合格安装 / 维修人员 防护手套、安全工作服
电气作业 具备电气作业资质 绝缘手套、绝缘鞋、防触电服装
高空作业（≥50cm） 具备高空作业资质 工业安全帽、符合 ISO14122 标准的梯子
重物运输（≥20kg） 无特殊资质但需培训 防砸鞋头的鞋子
维修作业 合格维修人员 电工专用防护手套
2.2 关键安全禁忌
高压操作：断电后需等待15 分钟（电容放电），确认充电灯熄灭且 DC 电压≤45V 后再操作
禁止行为：
禁止带电拆卸前盖 / 小前盖（内部含高压部件）
禁止将电源接至输出端子 [U/T1][V/T2][W/T3]
禁止改装设备或使用非指定配件
禁止在密闭空间使用焊机（防一氧化碳中毒）
电源要求：不得连接角接地系统，IT 系统需断开接地电容
3. 安装与接线

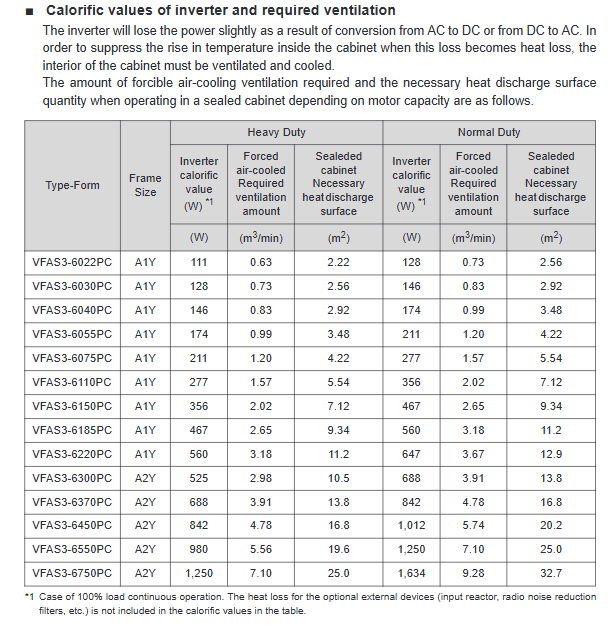

3.1 安装环境与条件
环境参数 要求范围 备注
ambient temperature -15℃ ~ +60℃ ＞50℃需降容运行
相对湿度 5% ~ 95% 无凝露
海拔 ≤2000m ＞1000m 每 100m 降容 1%
振动 ≤5.9m/s²（10-55Hz） 避免安装在振动大的位置
安装位置 室内、无直射阳光、无腐蚀气体 / 油雾 需预留通风空间
3.2 安装与接线规范
安装方式：
壁挂安装：需使用 NEMA Type 1 套件（A1Y 用 NEM301Z，A2Y 用 NEM302Z）
多台并列：A1Y 间距≥11mm，A2Y 间距≥11mm，上下预留≥10cm 通风空间
接线要求：
电源端子：[R/L1][S/L2][T/L3]（三相输入）
电机端子：[U/T1][V/T2][W/T3]（三相输出）
接地端子：[PE]，线径需匹配（如 600V 级 HD 型 12AWG 对应接地 12AWG）
端子扭矩：A1Y 12AWG 为 26.5lb・in，A2Y 输出端子为 363lb・in
4. 参数设置
4.1 核心参数（基础设置）
参数名称 功能 调整范围 默认设置
CMOd（运行命令选择） 选择运行控制方式 端子 / 操作面板 / 通信等 0（端子）
FMOd（频率命令选择） 选择频率控制来源 端子 / 触摸屏 / 通信等 1（端子 RR）
ACC（加速时间 1） 从 0Hz 到 FH 的加速时间 0.0~6000s 10.0s
dEC（减速时间 1） 从 FH 到 0Hz 的减速时间 0.0~6000s 10.0s
FH（最大频率） 输出频率上限 30.0~590.0Hz 80.0Hz
AUL（多额定值选择） 选择 HD/ND 及电压等级 2（ND-600V）、3（HD-600V）等 3（HD-600V-60Hz）

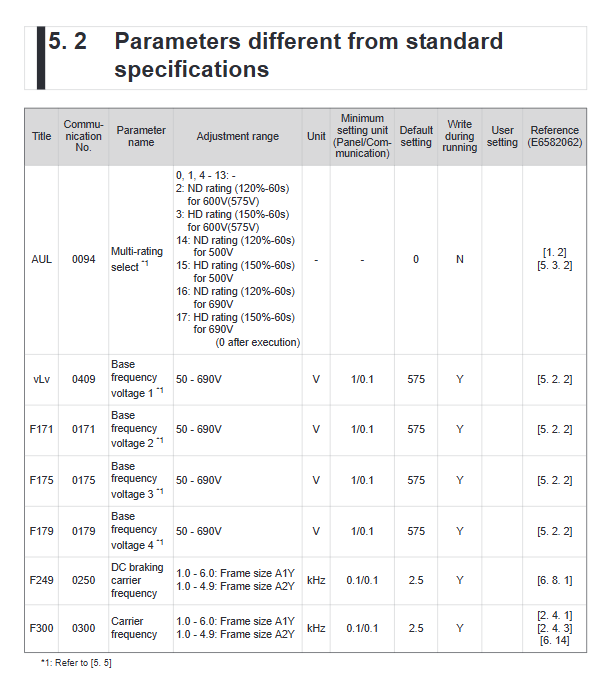

4.2 多额定值（HD/ND）区别
额定值类型 过载能力 适用场景 参数设置（AUL）
HD（Heavy Duty） 150%-60s 恒转矩负载（输送机、起重机等） 3（600V）、15（500V）、17（690V）
ND（Normal Duty） 120%-60s 变转矩负载（风机、泵、鼓风机等） 2（600V）、14（500V）、16（690V）
5. 标准合规措施
5.1 主要合规标准
标准类型 合规要求 关键措施
EMC 指令 符合 IEC61800-3、CISPR11 内置 EMC 滤波器、屏蔽线缆、分开布线
低压指令 符合 IEC61800-5-1 安装在柜内、规范接地、安装保护装置
UL/CSA 标准 符合 UL61800-5-1 使用 UL 认证线缆、安装指定熔断器 / 断路器
ATEX 指令 未申请 不可用于防爆场景
5.2 短路保护配置（UL/CSA 标准）
变频器型号 最大电压（V） 分支电路保护（熔断器） 电源线规格（AWG） 接地线规格（AWG）
VFAS3-6022PC 600 Class J，10A 12 12
VFAS3-6110PC 600 Class J，25A 10 10
VFAS3-6300PC 600 Class J，60A 4 2
VFAS3-6750PC 600 Class J，150A 1/0 2
6. 产品规格与保修
6.1 核心规格（以 600V 级 HD 型为例）
型号 适用电机（HP） 输出容量（kVA） 输出电流（A） 冷却方式 重量（kg）
VFAS3-6022PC 2 3.1 3.1 强制风冷 21.6
VFAS3-6110PC 10 13 13.5 强制风冷 21.6
VFAS3-6300PC 30 34 34 强制风冷 51.9
VFAS3-6750PC 75 83 83 强制风冷 52.5
