TOSHIBA VRF Dx-coil 接口设备
时间: 2026-01-19浏览次数：
TOSHIBA VRF Dx-coil 接口设备
TOSHIBA VRF Dx-coil 接口设备
1.基础信息
核心设备：
Dx-coil 控制器：TCB-IFDMX01UP-E（无继电器端子块）、TCB-IFDMR01UP-E（带继电器端子块）

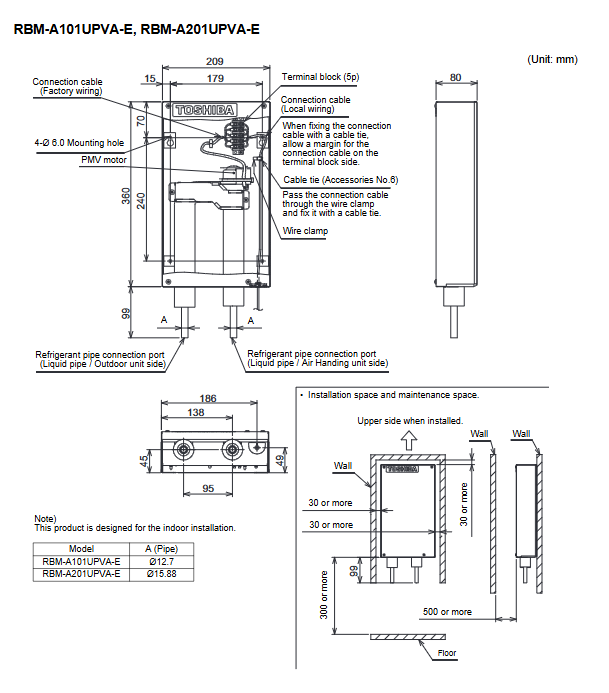

Dx-valve 套件：RBM-A101UPVA-E（管径 Ø12.7mm）、RBM-A201UPVA-E（管径 Ø15.88mm）
适用系统：可连接 SMMS-u/∞/e/7 及 SHRM-e 系列 VRF 室外机，需搭配现场制备的 AHU 与 DX COIL（直接膨胀盘管）
2. 核心技术参数与配置
2.1 系统类型与功能
系统类型 核心功能 温度设置范围（℃） 适配场景
TA 型 遥控器设定回风温度控制 制冷 13-25 / 制热 18-30 室温调节
TF 型 遥控器设定送风温度控制 18-29 通风系统
DDC 型 0-10V 模拟量直接容量控制 无室温控制功能 AHU 系统联动送风温度控制
2.2 关键硬件参数
制冷剂：仅支持R410A，禁止与 R22 等其他制冷剂混用，泄漏后需通风（遇火产生有毒气体）
传感器：
核心传感器：TC1（气体侧）、TC2（液体侧）、TCJ（毛细管）、TA（回风）、TF（送风）
电阻特性：25℃时 TC2/TCJ 电阻为 10.0kΩ，TA/TF 传感器 25℃时电阻 12.6kΩ
安装要求：TC1/TC2/TCJ 需钎焊固定，距端板 50±25mm
管路限制：
阀套件至 DX COIL 最大实际长度：5m
总配管长度：TA 型 200m，TF/DDC 型 120m（括号内 100m）
最大高度差：室外机 - 室内机 40m
2.3 容量适配表（部分核心规格）
DX COIL 类型 控制器型号 阀套件型号 适配容量（HP）
普通型 TCB-IFDMX01UP-E RBM-A101UPVA-E 8-40
普通型 TCB-IFDMX01UP-E RBM-A201UPVA-E 14-40
交错 / 分面型 TCB-IFDMX01UP-E RBM-A101UPVA-E 42-120
3. 操作与安全规范
3.1 人员资质要求
合格安装人员：需接受东芝 Carrier 培训，具备电气作业、制冷剂操作、高空作业等相关资质（符合当地法规）
合格维修人员：在安装人员资质基础上，额外具备设备维修技能
3.2 安全防护要求
作业类型 必需防护装备
所有作业 防护手套、安全工作服
电气相关 绝缘手套、绝缘鞋、防触电服装
高空作业（≥50cm） 工业安全帽、符合 ISO14122 标准的梯子
重物运输 防砸鞋头的鞋子
维修作业 电工专用防护手套
3.3 关键操作禁忌
断电要求：操作前必须关闭断路器，打开电气盒盖前需等待 5 分钟（电容放电）
制冷剂操作：禁止直接回收至室外机，需用专用设备回收；充注前需彻底排空空气
改装禁止：不得改装设备或零件，更换零件需符合手册规格（如继电器 G2RV-SR700-12DC）
安装限制：室内机安装高度≥2.5m，禁止安装在可燃气体易泄漏区域
4. 控制逻辑与输入输出
4.1 核心控制功能
自动容量控制：TA 型基于回风温度与设定值差值，TF 型基于送风温度与设定值差值及温度变化量
保护功能：
防冷风排放：制热时根据传感器温度控制风扇转速
防冻结控制：制冷时检测盘管温度，避免冻结
油回收控制：制冷 / 制热时定期回收压缩机润滑油
强制功能：TF 型支持强制恒温关闭（如 TA≤5℃时风扇强制关闭）

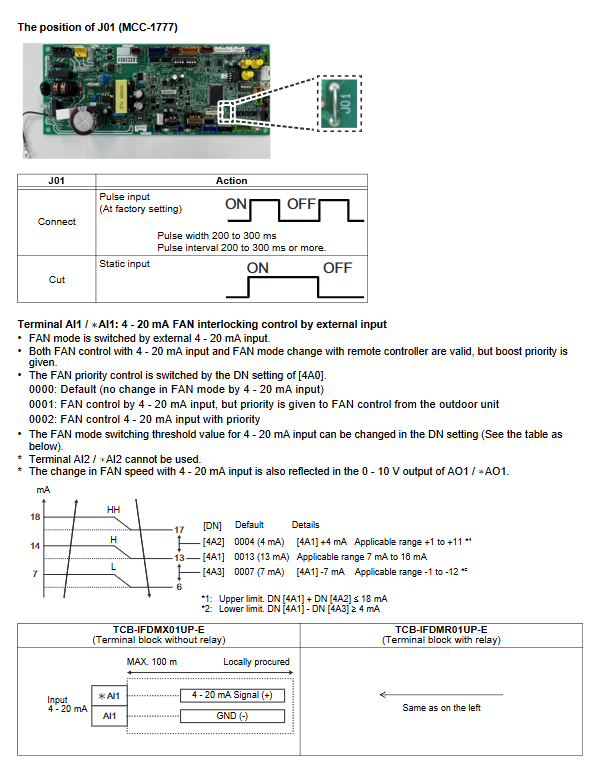

4.2 输入输出端口（MCC-1777 电路板）
模拟输入：0-10V（AI1-AI4）、4-20mA（AI1-AI2）
模拟输出：0-10V（AO1-AO2），风扇转速输出（HH=9V、H=6V、L=2V）
数字输入：安全触点、外部故障输入、运行模式选择（DI1-DI6）
数字输出：运行状态、报警、风扇转速、除霜模式（DO1-DOE）
通信接口：Modbus（支持 RS-485，波特率可选 9600-57600bps）
5. 故障排查与维护
5.1 常见检查码及含义
检查码 故障类型 排查方向
P05 电源缺相 / 接线错误 检查电源接线及断路器
P10 安全触点断开 检查 DI1 端子连接
L30 外部故障输入 检查 AHU 风扇运行状态
F10 TCJ 传感器故障 检查传感器接线是否短路 / 开路
5.2 维护要点
绝缘测试：作业后需用 500V 兆欧表检测，带电部分与非带电金属间电阻≥1MΩ
检漏要求：安装 / 维修后必须检查制冷剂泄漏
测试运行：需通过有线遥控器进入 TEST 模式，仅支持制冷 / 制热模式测试
零件更换：控制器核心电路板为 MCC-1777，传感器线缆长度 7.5m，不足时需用可选传感器 TCB-IFDES1001P-E（10m）
6. 关键设置与校准
系统类型设置：通过 SW501 开关配置（TA 型全关、TF 型仅 Bit2 开、DDC 型 Bit3 开）
DN 码设置：需用有线遥控器（RBC-ASCU1-E）配置，包括设备容量、阀套件类型、传感器功能等（如 DN11 设置容量码、DN4AE 设置阀套件类型）
Modbus 设置：通过 SW506（波特率）、SW507（地址）配置，最多支持 16 个设备联网
