Toshiba集成控制系统 V 系列选型手册
时间: 2026-01-19浏览次数：
Toshiba集成控制系统 V 系列选型手册
Toshiba集成控制系统 V 系列选型手册
东芝V 系列集成控制系统，核心涵盖Model 3000（大型）、Model 2000（中 / 小型）、Model 1000（超小型） 三款机型，通过顺序控制（S 模块）、回路控制（L 模块）、计算机控制（C 模块） 自由组合，搭配Ethernet/TC-net/DeviceNet 等多层网络，支持20000 个标签点、22 个人机界面站、32 个控制站，具备 40ns 高速数据处理、超级 PID 算法等优势，广泛应用于石油、化工、电力等多行业，提供高性能、可扩展的分散控制解决方案。
核心优势
硬件：采用日本 CONTEC 公司 DCS 模板，可靠性高；40ns 高速数据处理
软件：汉字化操作界面，适配国内操作人员；支持仿真与远程管理
功能：超级 PID 算法，适配高精度控制（锅炉、燃烧控制等）；100Mbps 工业控制网络
适用行业：石油、化工、机械、电力、轻纺、冶金、医药、建材、食品、水处理、环保等
系统架构
2.1 网络分层
网络层级 核心作用 支持类型 关键参数
监控管理网络 连接监视器、操作设备与 V 系列站 Ethernet（单网 / 双网） 支持远程访问、OPC 数据共享
控制网络 站间高速数据传输 TC-net100（100Mbps）、TOSLINE-S20/S20LP（2Mbps）等 TC-net 支持 254 个节点，传输距离 100m（电缆）/2km（光缆）
现场总线网络 连接现场设备（传感器、驱动器等） DeviceNet、Profibus 等 DeviceNet 传输速率 125kbps-500kbps，最大 64 点

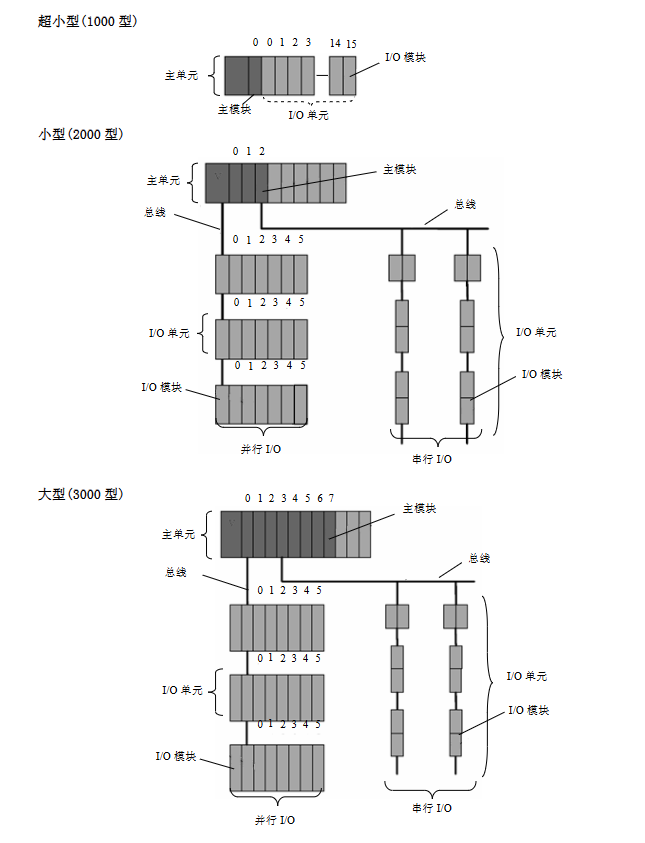

2.2 站配置结构
机型 主单元配置 总线类型 I/O 扩展能力 核心特点
Model 3000（大型） 2-8 个主插槽 + 3-9 个 I/O 插槽 并行总线（G3Bus）、串行总线 每条并行总线扩展 7 个 I/O 单元 支持冗余配置，适配大型工厂控制

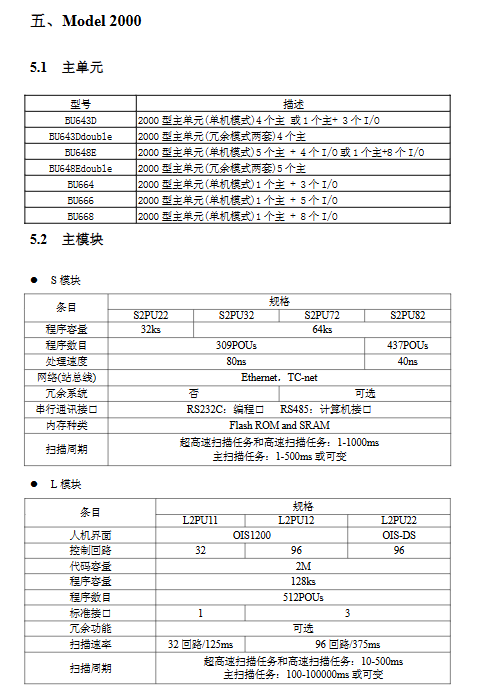

Model 2000（中 / 小型） 1-5 个主插槽 + 3-8 个 I/O 插槽 并行总线（G2Bus）、串行总线 每条串行总线连接 15 个通讯模块 兼顾扩展与成本，适用于中规模场景
Model 1000（超小型） 集成主模块插槽 I/O 总线（I/OBus） 最多连接 16 个串行 I/O 模块 结构简洁，适配小规模控制
核心硬件模块
3.1 主控制模块
模块类型 核心功能 机型适配 关键规格
S 模块（顺序控制） 高速顺序控制，浮点运算处理 Model 2000/3000 Model 3000 最大 112kstep 程序容量，40ns 处理速度
L 模块（回路控制） 超级 PID 算法，高精度回路控制 全机型 Model 3000 支持 256 个控制回路，扫描速率 32 回路 / 100ms
C 模块（计算机控制） Web/OPC 服务器，数据处理 Model 2000/3000 搭载 Windows 系统，最大 512MB 内存、30GB 硬盘
3.2 通讯模块
模块名称 适配网络 机型适配 关键参数
Ethernet 模块 监控管理网络 全机型 支持 10BASE-T/100BASE-TX，传输速率 10/100Mbps
TC-net100 模块 控制网络 Model 3000 双网冗余，扫描传输能力 128kW / 系统
DeviceNet 模块 现场总线网络 Model 2000/3000 主站最大 64 点，支持多供应商设备互联
Profibus 模块 现场总线网络 Model 2000/3000 传输速率 9.6kbps-12Mbps，主站最大 122 点
3.3 I/O 模块
模块类型 细分品类 关键规格（以 Model 3000 为例）
并行 I/O 数字量输入（DI） DI335：64 点，DC24V，0.1A / 点
数字量输出（DO） DO333：16 点，DC24V，2.0A / 点
模拟量输入（AI） AD368：8 点，支持 ±10V/4-20mA，12 位分辨率
模拟量输出（AO） DA374：4 点，支持 4-20mA，16 位分辨率
串行 I/O 模拟量输入（SAI） SAI06：8 点，±10mV-±5V/4-20mA，0.1% 精确度
热电偶输入（STC） STC01：8 点，支持 J/K/T 等类型，0.2% 精确度
数字量输入（SDI） SDI01：32 点，DC24V，5mA，10ms 更新周期
软件系统
4.1 编程软件
软件名称 版本类型 核心功能
V-tool2/V-tool3 单机版 / Client/Server 版 支持 IEC61131-3 标准，组态编辑、符号赋值、在线调试
标签编辑器 集成工具 管理回路控制标签数据库，含标签名、PID 参数等
系统日志 辅助工具 显示错误日志、事件日志、I/O 错误信息
4.2 人机界面软件
软件类型 代表产品 关键规格
OIS-DS 大型系统 支持 20000 标签点、22 人机界面站、32 控制站
OIS-DS SMART 小型系统 支持 4000 标签点、8 人机界面站、8 控制站
核心功能 - 实时数据显示、趋势监控、报警管理、远程访问、冗余备份
三款机型核心差异
对比维度 Model 3000（大型） Model 2000（中 / 小型） Model 1000（超小型）
适用场景 大型工厂 DCS 控制 中 / 小规模过程控制 小型设备单点控制
程序容量 最大 112kstep 最大 64kstep 6kstep
控制回路 256 个 最大 96 个 8 个 / 500ms
网络支持 Ethernet/TC-net 等（冗余） Ethernet/TOSLINE 等 Ethernet/TOSLINE-S20LP
主模块配置 S/L/C 模块全支持 S/L/C 模块支持 仅 L 模块
标签点支持 20000 个 8000 个 4000 个
