Toshiba TE3 系列低压数字固态软启动器使用说明
时间: 2026-01-16浏览次数：
Toshiba TE3 系列低压数字固态软启动器使用说明
Toshiba TE3 系列低压数字固态软启动器使用说明
Toshiba TE3 系列是一款18-1250A 电流范围的低压数字固态软启动器，支持208-600VAC 三相电源，具备软启动 / 软停止、电流限制、过载保护等核心功能，集成5 路数字输出、4 路数字输入、1 路模拟输入 / 输出，支持Modbus RTU 通信及本地触摸屏操作，通过 Auto Setup 可快速适配搅拌机、压缩机等 30 + 种应用场景，内置过温、缺相、晶闸管故障等多重保护，安装需符合 NEC 标准，适用于工业旋转机械的平稳启动与保护，降低启动冲击电流。
产品基础架构与规格
1. 核心规格汇总
项目 规格细节
电流范围 18A（TE3-18）-1250A（TE3-1250），共 12 种型号
电压范围 208VAC、240VAC、480VAC、600VAC 三相
功率适配 208VAC：5-450HP；600VAC：10-1200HP
启动时间 1-300s（可自定义）
软停止时间 0-300s（可自定义）
过载等级 10/20/30 级（对应不同跳闸曲线）
通信参数 Modbus RTU（地址 1-32，波特率 9600-115200）
重量范围 4kg（TE3-18）-181kg（TE3-1250）
2. 输入输出接口
接口类型 规格参数
数字输入（DI） 4 路，支持 110/230VAC 或 24VDC，可映射启动 / 停止 / 复位等功能
数字输出（DO） 5 路，240VAC 1A（DO1-DO4）、240VAC 3A（DO5），支持故障 / 运行状态输出
模拟输入（AI） 1 路，0-10V 或 4-20mA，可映射电流限制、过载等功能
模拟输出（AO） 1 路，0-10V 或 4-20mA，可输出实测电流、过载百分比
特殊接口 PTC 热敏电阻输入（PTC+/PTC-），支持电机温度保护
核心功能与配置
1. 启动与停止功能
软启动：通过电压斜坡控制（1-300s），降低启动冲击，启动基座电压 10%-100% 可调。
Kick Start：针对粘性负载，提供 10-2000ms 扭矩脉冲（30%-80% 电压），辅助启动。
电流限制启动：限制启动电流为电机 FLA 的 50%-600%，避免电网冲击，限制时间 1-600s。
软停止：电压斜坡减速（0-300s），支持自动平滑停止，防止泵类设备水锤效应。
2. 自动配置与应用适配
Auto Setup：内置 30 + 预设应用场景（如离心压缩机、螺旋输送机、潜水泵等），一键匹配启动参数。
参数自适应：自动调整启动基座电压、斜坡速率、电流限制等参数，适配不同负载特性。
快速调试：支持参数备份到 USB、批量复制配置，固件可通过 USB 升级。
3. 保护功能详解
保护类型 触发条件 响应方式
过载保护 电流超过 115% 电机 FLA，达到对应过载等级跳闸时间 跳闸停机，需手动 / 自动复位
过温保护 散热器温度＞90℃ 跳闸停机，冷却后自动复位
缺相保护 输入 / 输出侧任意一相缺失 立即跳闸
低电流保护 电机电流＜25% 电机 FLA，持续 4000ms（可自定义） 跳闸停机
晶闸管故障 晶闸管未正常导通 / 短路 立即跳闸，需检查 L1-T1/L2-T2/L3-T3 电阻
PTC 保护 PTC 热敏电阻阻值＞4kΩ 或开路 跳闸停机
电压不平衡 三相电压差值超出允许范围 跳闸停机
4. 节能与监控功能
iERS 智能节能：动态调节电机电压，降低轻载时的能耗，节能水平 0%-100% 可调。
实时监控：触摸屏显示三相电流、电压、功率因数、散热器温度、过载百分比等参数。
日志记录：存储 10 次跳闸事件、启动 / 停止峰值电流、散热器温度历史数据，支持 USB 导出。
自动复位：支持 0-7200s 复位延迟、0-10 次重试，可选择对缺相、过载等故障自动复位。

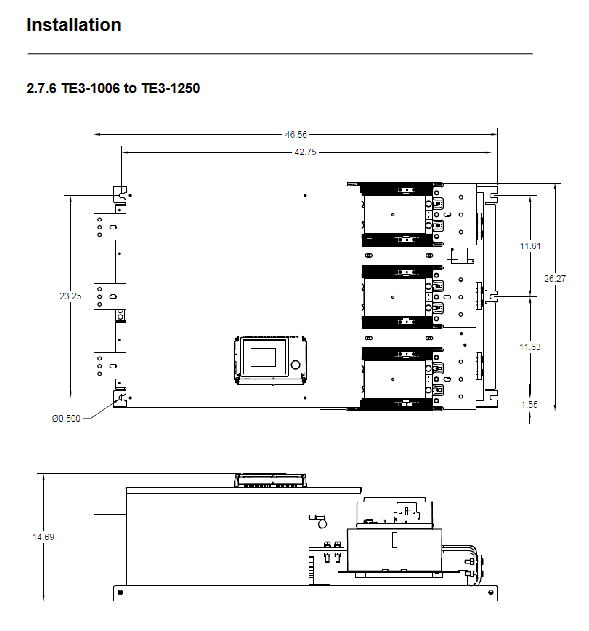

安装与合规要求
1. 安装规范

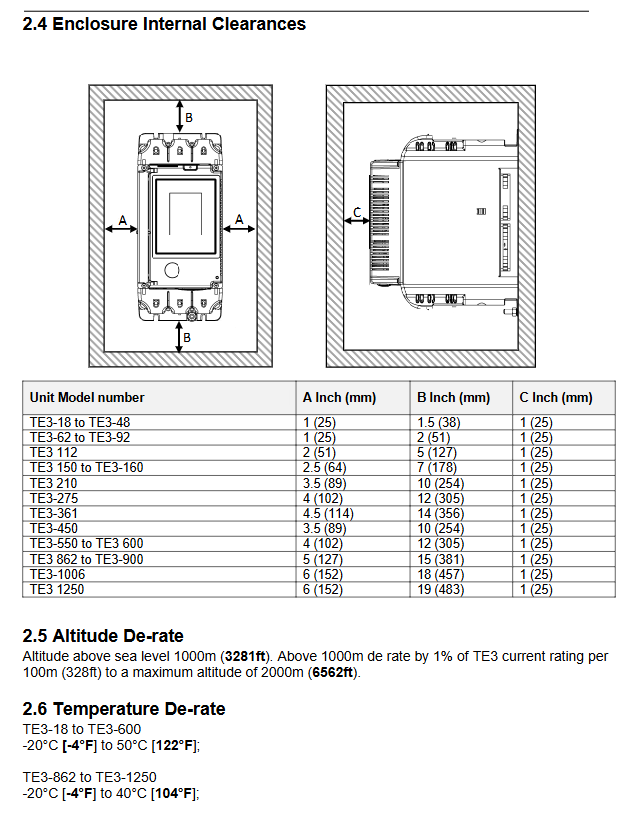

安装方式：垂直安装在平整表面，预留通风间隙（最小 25mm，大电流型号需 127-483mm）。
环境要求：避免粉尘、腐蚀性气体、剧烈振动，海拔＞1000m 时每升高 100m 降容 1%（最高 2000m）。
接线要求：主电路采用铜导体，线径 0.3-1010mm²，接线扭矩 2.8-124.3N・m；控制电路与主电路分开布线，使用屏蔽线。
短路保护：需配置 Class J/L/RK5 熔断器或断路器，额定电流 100A-1600A（依型号而定）。
2. 合规标准
电气安全：符合 NEC 70（NFPA 70）、UL508、cUL508 标准。
电磁兼容：EN 55011 Class A，IEC 61000-4 抗干扰标准。
环境合规：RoHS 兼容，废弃需遵循当地电子废弃物处理法规。
操作与维护
1. 控制方式
本地控制：通过触摸屏启停、配置参数、查看状态，支持多语言切换。
远程控制：两线 / 三线控制（DI 接口）、Modbus RTU 通信（支持启动 / 停止、参数读写）。
手动 / 自动切换：支持 Hand/Auto 模式，通信故障时自动切换到本地控制。
2. 维护要点
定期检查：每年至少一次清洁散热器、检查接线紧固性、验证保护功能。
故障排查：通过跳闸代码（101-2799）快速定位问题（如 101 = 输入侧 L1 缺相）。
长期存储：环境温度 - 25℃~70℃，干燥通风，避免堆叠重压。
