Toshiba T1-16S 可编程控制器 I/O 模块
时间: 2026-01-16浏览次数：
Toshiba T1-16S 可编程控制器 I/O 模块
Toshiba T1-16S 可编程控制器 I/O 模块
Toshiba T1-16S 是一款支持多模块扩展的可编程控制器，核心支持最多 8 个 I/O 模块扩展（含数字量、模拟量、热电偶、网络模块等 11 种类型），单模块 I/O 点数覆盖 8-16 点，模拟量模块分辨率达12 位，支持24Vdc 数字量输入 / 输出、0-5V/0-20mA/±10V 模拟量信号及 K/J/E 型热电偶输入，可通过TOSLINE-F10 或 DeviceNet 实现网络通信，I/O 寄存器采用连续地址分配，支持自动 / 手动两种配置方式，需在断电状态下安装模块，适用于工业自动化控制场景。
产品基础架构
1. 系统组成与扩展能力
核心组件 规格细节
主控制器 T1-16S 主单元，内置 X+Y 4W I/O 类型（XW00、XW01、YW02、YW03 寄存器）
扩展模块 最多支持 8 个模块堆叠，右侧扩展，模块间通过扩展连接器连接
模块类型 11 种模块（4 种数字量、4 种模拟量、1 种热电偶、2 种网络模块）
最大 I/O 点数 144 点（8 个 16 点模块全配置）
电源供应 主单元提供 5Vdc 供电，模块功耗 50-400mA / 模块（RO108M 最大 260mA，TC111M 最大 400mA）
2. 核心模块规格汇总
模块型号 类型 关键参数 寄存器分配

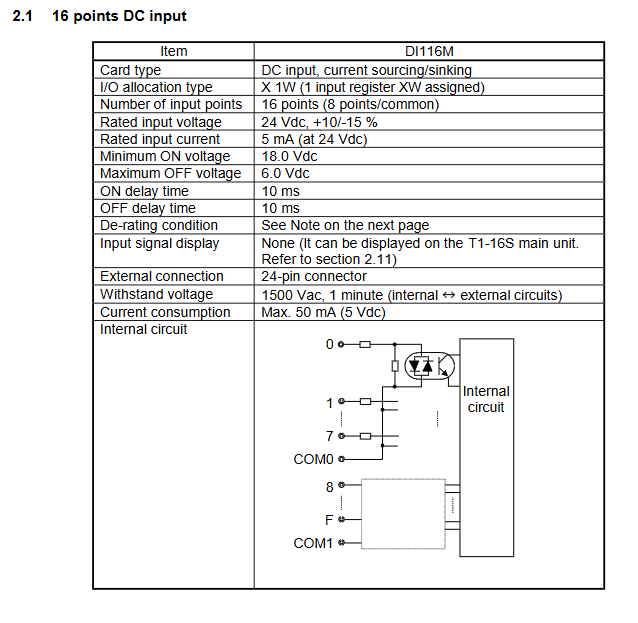

DI116M 16 点 DC 输入 24Vdc、5mA / 点、ON 延迟 10ms X 1W（1 个输入寄存器 XW）
DO116M 16 点 DC 输出 5-24Vdc、100mA / 点、压降≤0.4V Y 1W（1 个输出寄存器 YW）
DD116M 8 入 8 出组合 输入 24Vdc/5mA，输出 24Vdc/100mA X+Y 2W（1X+1Y 寄存器）
RO108M 8 点继电器输出 240Vac/24Vdc、1A / 点、机械寿命 2000 万次 Y 1W（1 个输出寄存器 YW）
AD121M 1 通道模拟输入 0-5V/0-20mA、12 位分辨率、精度 ±0.5% FS X 1W（1 个输入寄存器 XW）
AD131M 1 通道模拟输入 ±10V、12 位分辨率、输入阻抗≥1MΩ X 1W（1 个输入寄存器 XW）
DA121M 1 通道模拟输出 0-20mA、12 位分辨率、负载≤600Ω Y 1W（1 个输出寄存器 YW）
DA131M 1 通道模拟输出 ±10V、12 位分辨率、输出阻抗≥10kΩ Y 1W（1 个输出寄存器 YW）
TC111M 1 通道热电偶输入 K/J/E 型、-200~1200℃、分辨率 0.3-0.63℃ X 1W（1 个输入寄存器 XW）
FR112M TOSLINE-F10 远程站 750/250kbps、传输距离 500m/1km TL-F（SW34/SW35 特殊寄存器）
DN111M DeviceNet 从站 125/250/500kbps、4-16 字 I/O 数据 OPT（RW240-RW255、D4000-D4095）
核心功能与技术特性
1. 信号处理能力
数字量模块：输入支持 24Vdc（±10/-15%），输出支持 5-24Vdc，继电器模块支持 240Vac/24Vdc 负载，单通道最大 1A。
模拟量模块：12 位分辨率（1/4000），转换周期 2ms，精度 ±0.5% FS（25℃）、±1% FS（0-55℃），输入 / 输出范围覆盖 0-5V、0-20mA、±10V。
热电偶模块：支持 K（-200~1200℃）、J（-200~800℃）、E（-200~600℃）型，输入阻抗≥1MΩ，转换周期≤20ms。
抗干扰设计：数字量耐电压 1500Vac（1 分钟），模拟量采用光耦隔离，建议使用屏蔽双绞线布线。
2. 通信与网络功能
网络模块 通信参数 核心特性
FR112M（TOSLINE-F10） 传输速度 750/250kbps，距离 500m/1km 总线拓扑、1 字收 / 1 字发、站地址 0-30
DN111M（DeviceNet） 传输速度 125/250/500kbps，距离 100m 节点地址 0-63、4-16 字 I/O 可选、支持 Polling 模式

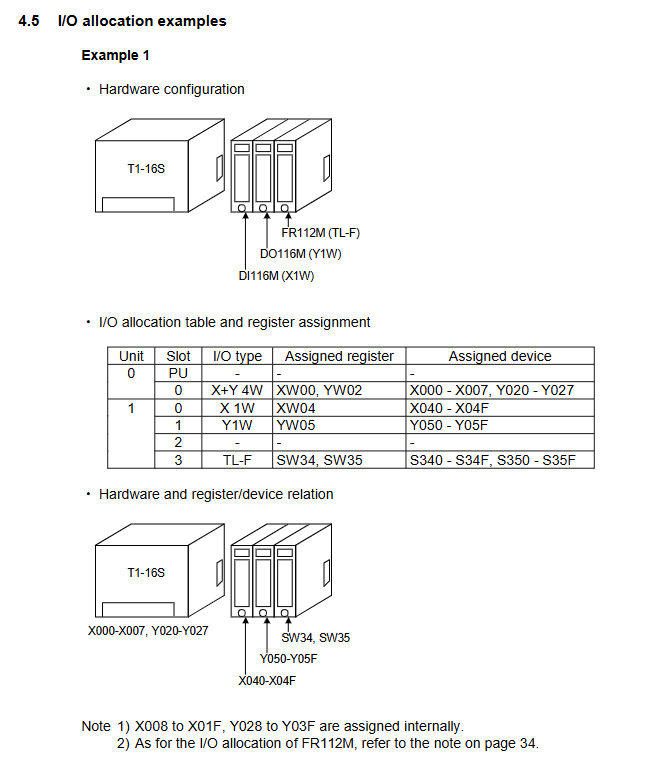

3. I/O 配置与寄存器分配
配置方式：
自动配置：通过编程器执行命令，主单元自动检测硬件并生成配置表。
手动配置：逐槽设置 I/O 类型（X/Y/X+Y/TL-F/OPT），支持 1-16 字寄存器分配。
寄存器规则：
输入寄存器（XW）、输出寄存器（YW）连续地址分配，X+Y 类型前半为 XW、后半为 YW。
特殊模块：FR112M 占用 SW34/SW35，DN111M 占用 RW240-RW255（状态 / 请求）、D4000-D4095（I/O 数据）。
状态显示：通过主单元 LED 切换显示各模块 I/O 状态，可通过特殊寄存器 SW54 配置（0 = 主单元，1-8 = 模块槽位）。
安装与安全规范
1. 安装要求
模块安装：必须断电操作，从主单元右侧依次堆叠，未使用的扩展连接器需加盖防尘盖。
接线规格：数字量模块使用 24 针连接器（可选焊接型 / 扁平电缆型），继电器模块使用 M2 螺钉端子（线径 0.3-1.25mm²），模拟量 / 热电偶使用屏蔽双绞线。
环境适配：工作温度 0-55℃，数字量输入随环境温度降容（60℃时同时 ON 点数减半）。
2. 安全规范
电气安全：模块耐电压 1500Vac（数字量）/500Vac（模拟量），绝缘电阻≥10MΩ。
操作禁忌：禁止触摸印刷电路板电子元件，禁止带电插拔模块，避免短路风险。
CE 认证：DeviceNet 模块需搭配铁氧体磁芯（电缆 10cm 内）、屏蔽层接地（≤100Ω）以满足 EMC 指令。
四、故障与维护
故障指示：DN111M 通过双色 LED 显示状态（绿色 = 正常通信，红色 = 故障，橙色 = 上电自检）。
错误处理：网络通信故障时，FR112M 触发 S00D 特殊继电器，DN111M 保持前次数据。
模块更换：支持单独更换模块，更换后需确保 I/O 配置表与硬件一致。
