Vibro-Meter CE 680 M511 压电加速度计
时间: 2026-01-16浏览次数：

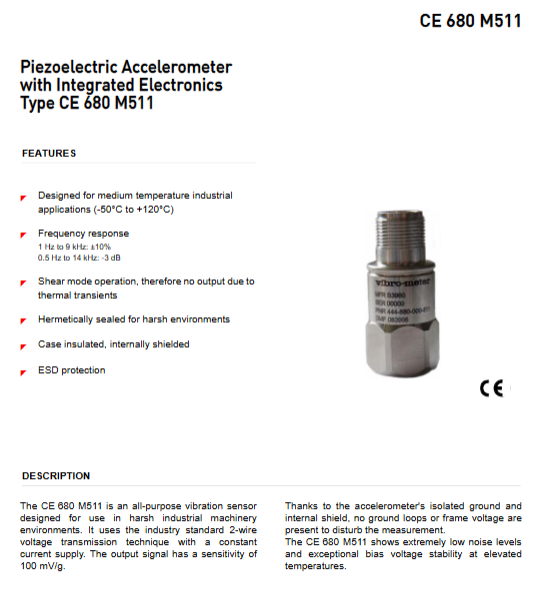

Vibro-Meter CE 680 M511 压电加速度计
Vibro-Meter CE 680 M511 压电加速度计
产品基础信息
项目 详情
产品名称 压电加速度计（Piezoelectric Accelerometer with Integrated Electronics）
型号规格 CE 680 M511
订货编号 444-680-000-511
品牌归属 Vibro-Meter SA（Meggitt 集团）
核心定位 工业机械振动监测，适用于恶劣环境
核心性能参数
1. 电气性能
参数 规格值
灵敏度（+25°C） 100 mV/g ±5%
动态量程 80 g
横向灵敏度（最大） 轴向的 5%
线性度 满量程范围内≤1%
供电电压 18-30 VDC
输入供电电流 2-10 mA（恒流）
输出阻抗（最大） 100 Ω
偏置输出电压（宽带） 12 VDC
电气噪声（等效 g） 谱密度：10 Hz 时 5 μg/√Hz；100 Hz/1000 Hz 时 5 μg/√Hz
保护功能 反极性保护、ESD 保护
2. 频率与温度特性
特性 规格细节
频率响应 - 3 Hz-5 kHz：±5%
- 1 Hz-9 kHz：±10%
- 0.5 Hz-14 kHz：-3 dB
共振频率 30 kHz
工作温度范围 -55°C 至 + 120°C
温度响应偏差 -55°C 至 + 120°C 范围内 ±5%（典型值）
3. 环境与机械特性
特性 规格值
振动极限（峰值） 500 g
冲击极限（峰值） 5000 g
基底应变灵敏度（最大） 0.0002 g 峰值 /με
电磁灵敏度（等效） 70 μg/gauss
密封等级 全密封（Hermetically sealed）
外壳材质 316L 不锈钢
重量 90 克
传感元件设计 PZT 陶瓷 / 剪切模式

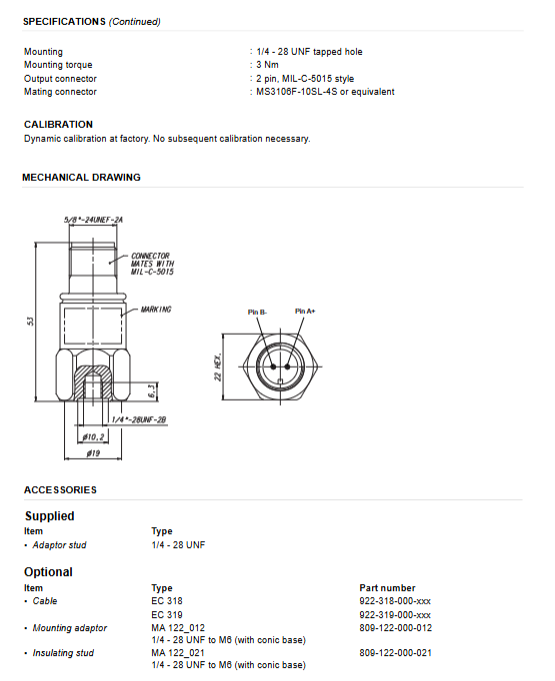

安装与配件
1. 安装规格
安装方式：1/4-28 UNF 螺纹孔（2B 级）
安装扭矩：3 Nm
输出连接器：2 针 MIL-C-5015 标准接口
适配连接器：MS3106F-10SL-4S 或等效型号
2. 配件配置
类型 名称 规格 零件号
标配 转接螺柱 1/4-28 UNF -
可选 电缆 EC 318 922-318-000-xxx
可选 电缆 EC 319 922-319-000-xxx
可选 安装适配器 MA 122_012 809-122-000-012
可选 绝缘螺柱 MA 122_021 809-122-000-021
核心优势与使用说明
抗干扰设计：外壳绝缘 + 内部屏蔽，避免接地环路和框架电压对测量的干扰，适配复杂工业环境。
稳定性表现：高温下偏置电压稳定性优异，噪声水平低，保证测量精度。
校准特性：出厂时完成动态校准，后续使用无需额外校准，降低维护成本。
适用场景：适配工业机械振动监测，尤其适合恶劣环境下的设备状态监测。
