Meggitt VM600 MPS 机械保护系统
时间: 2026-01-16浏览次数：
Meggitt VM600 MPS 机械保护系统
Meggitt VM600 MPS 机械保护系统
Meggitt VM600 MPS（机械保护系统）是一款模块化数字保护系统，核心用于工业旋转机械的振动、温度等参数监测与保护，支持ABE04x（6U）和 ABE056（1U）两种机架，搭配 MPC4/AMC8 等核心处理卡与 IOC4T/IOC8T 输入输出卡，具备4-8 路测量通道、2 路转速通道，支持电压 / 电流信号输入、多种信号处理模式及报警逻辑组合，通过 OC Bus/Raw Bus 扩展继电器控制，兼容 RS-232/Ethernet 通信，满足 API 670、IEC 61508 等行业标准，适用于电力、石油天然气等领域的压缩机、燃气轮机等设备保护。

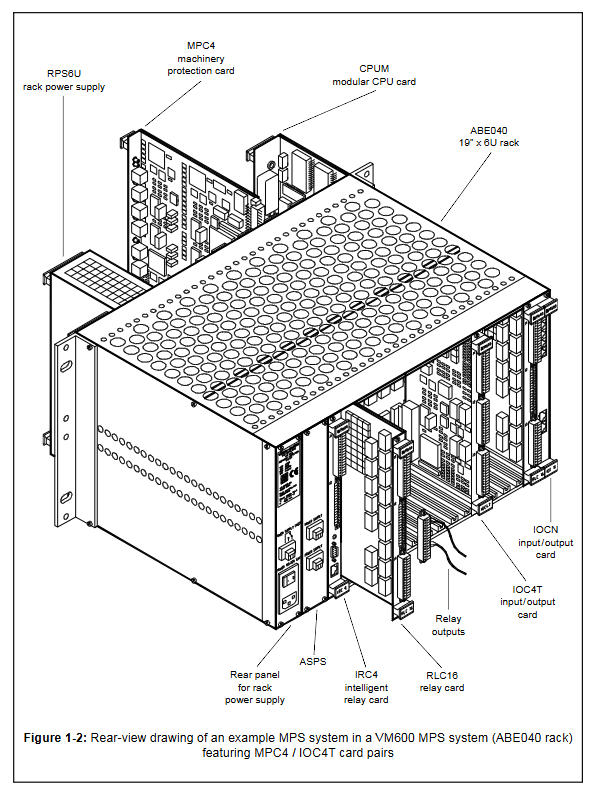

产品核心架构与硬件组成
1. 机架与电源系统
机架型号 尺寸规格 适配电源 卡槽数量 核心特点
ABE04x（ABE040/ABE042） 19"×6U RPS6U（300W/330W） 21 个 VME 槽（0-20） 支持冗余电源、多模块扩展
ABE056 19"×1U RPS1U（AC/DC 输入） 3 个 VME 槽（1、3、x） slimline 设计、节省空间
电源模块关键参数：
RPS6U：输出 + 5V（35A/50A）、±12V，支持 AC（115/230V）或 DC（24/110V）输入
冗余配置：双 RPS6U 可实现电源冗余或功率扩展，支持热插拔
2. 核心功能模块
模块类型 代表型号 核心功能 关键规格
振动保护卡 MPC4 振动信号处理、转速监测 4 路测量通道、2 路转速通道、SIL 版本可选
模拟监测卡 AMC8 温度、压力等准静态参数监测 8 路测量通道、支持热电偶 / RTD 输入

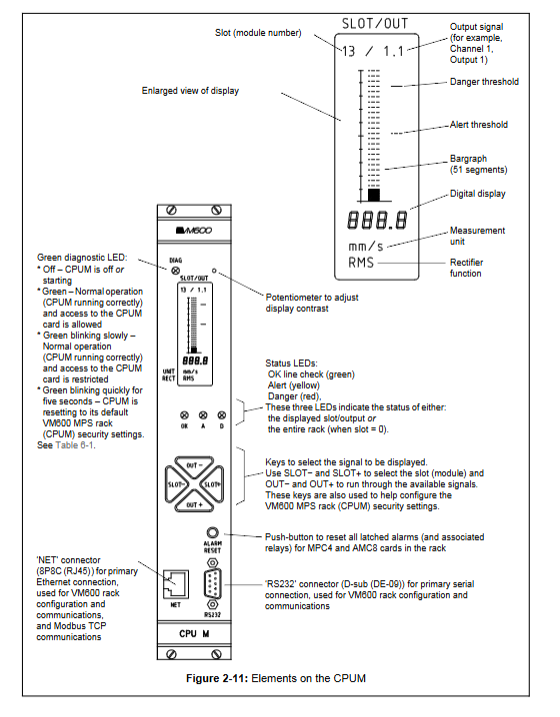

控制卡 CPUM 机架控制、网络通信 支持 Ethernet/RS-232、Modbus TCP
输入输出卡 IOC4T/IOC8T 传感器接线、信号转换 螺钉端子（≤1.5mm² 线径）、DC 输出（4-20mA/0-10V）
继电器扩展卡 RLC16/IRC4 报警输出扩展 RLC16（16 路）、IRC4（8 路，支持 DSDT/SPDT）
信号处理与测量能力
1. 输入信号类型
振动信号：加速度、速度、位移（支持加速度计、 proximity 探头等）
温度信号：热电偶（E/J/K/T 型）、RTD（Pt100/Cu10/Ni120）
转速信号：磁电式传感器、TTL 信号（0.3Hz-50kHz）
其他信号：4-20mA 电流信号、0-10V 电压信号（压力、流量等）
2. 核心处理模式
振动处理：宽带绝对振动（BBAB）、轴相对振动（RS）、偏心度（EC）、Smax 测量
温度 / 压力处理：准静态测量、差分测量、线性补偿
转速处理：转速计算、相位参考、触发阈值自适应
整流方式：RMS、均值、峰值、峰峰值（支持 True Peak/Peak-Peak）
3. 报警与控制功能
报警等级：Alert+/-、Danger+/- 四级报警
报警配置：可设置延时（Δt）、滞回值、 latch 功能
逻辑组合：支持 8 个基础逻辑（AND/OR/ 投票逻辑）、4 个高级逻辑组合
控制功能：Danger Bypass（危险旁路）、Trip Multiply（跳闸倍增）、Channel Inhibit（通道抑制）
扩展控制：通过 OC Bus（16 路）、Raw Bus（64 路）驱动外部继电器
通信与接口
1. 通信方式
本地通信：RS-232（单卡配置）
网络通信：Ethernet（CPUM 模块）、Modbus TCP/RTU
总线支持：VME 总线（机架内模块通信）、Tacho Bus（转速信号共享）
扩展接口：RS-485（支持半双工 / 全双工）
2. 信号接口规格
输入端子：螺钉端子（IOC4T/IOC8T）、BNC（MPC4 面板，RAW 信号输出）
输出信号：DC 输出（4-20mA 或 0-10V）、继电器触点输出
屏蔽设计：传感器线缆屏蔽接地，支持 galvanic 分离（GSI 模块）
安装与合规要求
1. 安装规范
通风要求：自然通风需预留间距（ABE04x≥50mm，ABE056≥20mm），高温环境建议强制风冷
接地配置：机架接地（PE）、信号屏蔽接地，支持 VME 接地与机壳接地切换
热插拔支持：MPC4/AMC8 等模块可带电插拔，CPUM/RPS6U 需断电更换
2. 合规与环境适配
行业标准：API 670（机械保护）、IEC 61508（功能安全）、IEC 62443（网络安全）
环境参数：工作温度 - 20℃~60℃，存储温度 - 40℃~85℃
危险区域：Class 2/Div 2 适配，支持 Class 1/Div 1（配安全栅）
维护与支持
故障排查：内置 BITE（自检）、LED 状态指示、软件诊断
卡片更换：支持模块单独更换，配置可通过软件备份 / 恢复
长期存储：需移除电源模块，存储环境干燥、无腐蚀
服务支持：提供技术咨询、维修返还、文档更新（官网可下载）
