WAGO 281-611/281-418 熔断器端子排
时间: 2026-01-16浏览次数：
WAGO 281-611/281-418 熔断器端子排
WAGO 281-611/281-418 熔断器端子排
WAGO 281-611/281-418 是一款灰色 2 导体熔断器端子排，采用CAGE CLAMP® 弹簧压接技术，适配5×20mm 圆柱形熔断器，支持 0.08-4mm²（28-12AWG）的铜 / 铝导体连接（铝导体需搭配 Alu-Plus 接触膏），额定电压 800V、额定电流 10A，具备熔断指示氖灯（漏电流＜0.4mA），可安装于 35×15/7.5mm DIN 导轨，宽度仅 8mm，符合 IEC/EN 60947-7-3 等标准，获得 CSA、UL 等多项认证，适用于工业及船舶场景，配套端板、导轨、线鼻子等丰富附件。

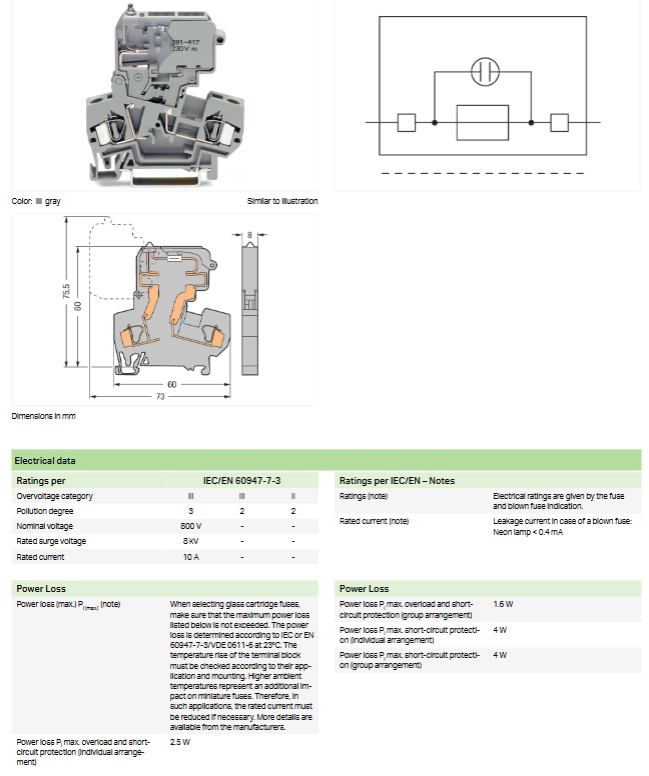

产品基础信息
项目 关键参数
产品型号 281-611/281-418
产品类型 2 导体熔断器端子排
外观颜色 灰色
结构设计 弯角型，单层级，中心标识
外壳材质 聚酰胺（PA66），UL94 V0 阻燃等级
物理尺寸 宽度 8mm，高度 60mm，DIN 导轨以上深度 60mm
重量 17.5g
fire load 0.324 MJ
包装规格 50 个 / 盒（PU/SPU）
产地 中国（CN）
海关编码 85369095000
核心电气与连接规格
1. 电气参数
额定电压：800V（IEC/EN 60947-7-3）
额定电流：10A
额定浪涌电压：8kV
过电压类别：III 类
污染等级：2 级（常规）/3 级（特定场景）
功率损耗：
过载 + 短路保护（单独布置）：4W
过载 + 短路保护（组布置）：1.6W
短路保护（组布置）：4W
熔断指示：氖灯，熔断时漏电流＜0.4mA
2. 连接参数
连接技术：CAGE CLAMP® 弹簧压接技术
操作方式：需使用专用操作工具
导体适配：
铜导体：0.08-4mm²（28-12AWG），实心 / 多股细绞线
铝导体：0.08-4mm²（28-12AWG），需搭配 WAGO Alu-Plus 接触膏（249-130）
铝导体电流适配：2.5mm² 对应 16A，4mm² 对应 22A
接线要求：剥线长度 9-10mm，正面接线方式
防腐蚀特性：接触膏可破坏氧化膜、防止新氧化及电解腐蚀
安装与配件
1. 安装要求
安装方式：DIN-35 导轨安装（适配 35×15mm、35×7.5mm 导轨）
安装规范：
多个端子排相邻布置时，末端需安装端板
垂直安装时，熔断器座可安全锁定在打开位置
所有位置均具备防触摸保护
兼容导轨类型：铝制、铜制、钢制（带槽 / 无槽，长度 2m）

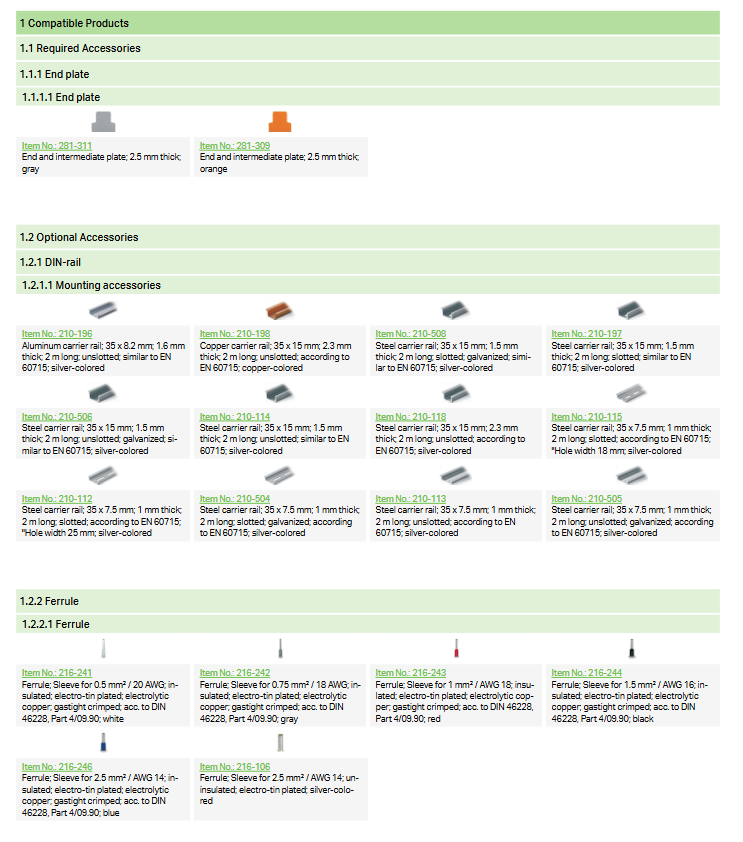

2. 配套配件
配件类型 型号及说明
必需配件 281-311（灰色端板）、281-309（橙色端板）
安装导轨 210-196（铝制 35×8.2mm）、210-114（钢制 35×15mm）等
线鼻子 216-241（0.5mm²）、216-244（1.5mm²）、216-243（2.5mm²）等
跨接线 281-402（绝缘灰色）、709-110（2.5mm² 黑色）等
标识配件 793-5501（可伸缩标识卡）、2009-115（打印机专用标识卷）
测试配件 249-147（B 型测试插头）、280-404（测试插头适配器）
操作工具 210-658（3.5×0.5mm 绝缘短柄工具）、210-657（弯柄工具）
认证与合规
1. 通用认证
认证机构 标准 证书编号
CSA Group C22.2 1505034
UL International UL 1059 E45172
KEMA/KEUR EN 60947 NTR NL-7135、2160584.31
2. 专项认证
船舶认证：ABS（美国船级社）、DNV GL（挪威船级社）
合规标准：eCl@ss 9.0/10.0（27-14-11-16）、ETIM 8.0/9.0（EC000899）
符合性声明：EU-Declaration of Conformity、UK-Declaration of Conformity
使用与维护
1. 核心功能
熔断保护：适配 5×20mm 圆柱形熔断器，支持过载和短路保护
状态指示：氖灯直观显示熔断器是否熔断
测试便利：支持闭合状态（带电）和打开状态（无电）电压测试，可测量电流
拼接功能：通过联锁连杆（210-254）可机械锁定多个端子排
2. 熔断器更换步骤
将熔断器座旋转至锁定打开位置（垂直安装时自动锁定）
打开盖子时，熔断器一端自动弹出
手动取出熔断的熔断器
插入新熔断器，扣合盖子完成更换
