Watlow PPC-2000 控制器
时间: 2026-01-16浏览次数：
Watlow PPC-2000 控制器
Watlow PPC-2000 控制器
《PPC-2000 User’s Guide》是 Watlow 公司推出的模块化可编程过程控制系统使用手册，核心支持48 路 PID 控制回路或8 路自适应控制 + 24 路 PID 控制（共 32 路），具备丰富的 I/O 接口（最多 128 路模拟输入、288 路数字 I/O、48 路模拟输出），支持热电偶、RTD 等多种传感器，搭配ANAWIN3 HMI 软件实现配置与监控，LogicPro 软件支持逻辑编程，提供 RS-232/RS-485 通信、自适应控制、级联控制等高级功能，质保期 3 年，需配合外部安全装置使用，手册涵盖安装、操作、设置、故障排除全流程。
核心规格参数
1. 控制能力
基础控制：支持 On/Off、P、PI、PID 控制，自带自整定（Autotune）功能
可选配置：①48 路常规 PID 控制；②8 路自适应控制 + 24 路 PID 控制（共 32 路）
自适应控制：仅 1-8 通道支持，可设置自适应模式、系统延迟（1-600 秒）、整定增益（5 档可选）
2. I/O 接口参数
接口类型 关键参数
模拟输入 最多 128 路，支持热电偶（J/K/T/B/S/R 等）、RTD（100Ω 铂电阻）、0-20mA/4-20mA 电流、-10V~10V 电压
数字 I/O 最多 288 路，处理器模块自带 48 路（24 路可配置），扩展模块支持 16/32 路输入 / 输出
模拟输出 最多 48 路，支持 0-5V/0-10V/1-5V 电压、0-20mA/4-20mA 电流，可通过 SDAC 模块扩展
计数器输入 最多 17 路，支持 0-10kHz 频率，16 位计数范围
3. 通信与电源
通信参数：RS-232（最大 50 英尺）、RS-485（最大 6000 英尺），波特率 9600/19200，Modbus RTU 协议
安装指南
1. 模块安装要求
核心模块：PPC-2010 处理器（48 路数字 I/O、2 个串口）、PPC-202x 模拟输入模块（16/32 路）、PPC-2030 编码器输入 + 模拟输出模块等
安装方式：DIN 导轨或面板安装，模块地址唯一（ rotary 开关设置，1-64）
空间要求：各模块预留散热空间，PPC-IPS-2 垂直安装，最小通风空间 2.5 英寸
2. 接线规范
线规要求：模拟信号用 20-22 AWG 屏蔽线，数字信号用 24 AWG 线，电源用 12-24 AWG 线
屏蔽处理：屏蔽层单端接地（控制器侧），避免接地环路
传感器接线：热电偶正负极正确对应，3 线制 RTD 需注意引线电阻补偿，电流传感器需串联匹配电阻
3. 环境与安全
工作环境：温度 0-60℃，存储温度 - 20-70℃，湿度 10-95% 非冷凝，海拔最高 2000 米
安全防护：污染等级 2（IEC 664），需安装独立断电开关，避免带电操作
软件操作与功能设置
1. ANAWIN3 软件操作
核心功能：配置输入类型、线性缩放、通道参数（PV 源、输出目标、PID 参数）、报警设置
显示模式：柱状图、单回路、扫描、报警显示，支持过程变量（PV）、设定值（SP）实时监控
自适应控制设置：仅 1-8 通道可选，需在软件中启用 “Adaptive” 控制类型，配置系统延迟、整定增益
2. 核心功能配置
控制参数设置
PID 参数：比例带（PB）、积分时间（TI 0-6000 秒）、微分时间（TD 0-255 秒）
输出设置：时间比例周期（1-255 秒）、DZC 模式（仅 SSR 适用）、SDAC 扩展输出
自适应参数：自适应模式（Adapt/Reset/Hold）、系统延迟（自动检测或 1-600 秒手动设置）
高级控制功能
级联控制：主通道输出作为从通道设定值，支持热 / 冷输出协调
比率控制：从通道设定值 = 主通道 PV× 比率 + 偏移，支持范围限制
过程变量重传：将 PV 信号转换为 4-20mA 等模拟信号输出至记录仪等设备
逻辑编程：LogicPro 支持 IEC1131-3 标准，7 种逻辑指令、42 种应用指令，程序存储在 Flash 中
3. 报警设置
报警类型：高 / 低过程报警、高 / 低偏差报警、传感器故障报警（断线 / 短路）
报警参数：报警死区（0-255）、延迟时间（0-100 秒），支持 “Alarm”（需确认）和 “Control”（无需确认）模式
输出配置：可分配任意数字输出作为报警输出，支持多报警共享一个输出
故障排除与维护
1. 常见故障排查
故障现象 排查要点
通信失败 核对波特率 / 地址 / 协议一致性，检查 RS-485 接线（A/B 线不接反），确认终端电阻（120Ω）
PV 读数异常 检查传感器类型设置、接线极性、输入滤波参数，排查接地环路或电磁干扰
报警误触发 调整报警死区与延迟时间，检查传感器信号稳定性，校准输入偏移
输出无响应 确认通道控制模式（Auto）、输出目标配置正确，检查负载电源与接线
2. 维护要点

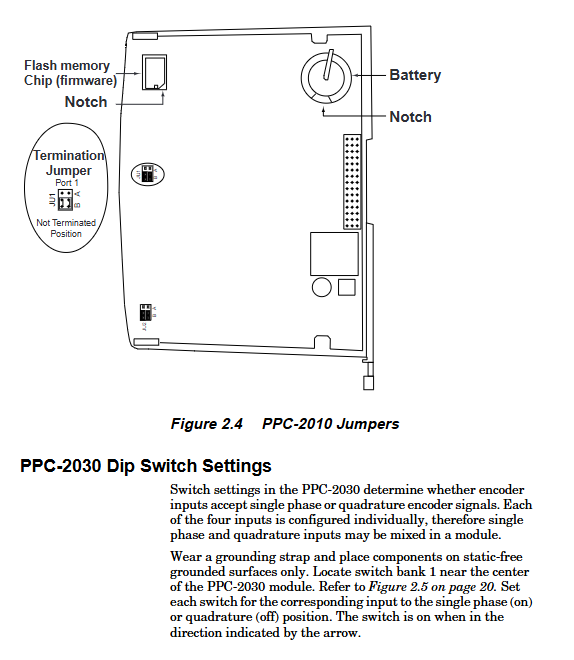

固件更新：通过 Flash 芯片更换，更新前需用 ANAWIN3 备份配置
电池更换：处理器模块电池（Duracell DL2032）更换需断电，避免参数丢失
定期校准：模拟输入 / 输出通道校准，传感器定期检查（热电偶老化、RTD 引线电阻）
