WAGO MCS 多连接系统
时间: 2026-01-16浏览次数：
WAGO MCS 多连接系统
WAGO MCS 多连接系统
WAGO MCS 多连接系统是一款采用CAGE CLAMP® 或 Push-in CAGE CLAMP® 连接技术的模块化连接器系列，涵盖MICRO、MINI、MIDI、MAXI等 7 大产品系列，引脚间距 2.5-10.16mm，适配0.08-25mm²（28-4 AWG） 导体规格，支持线对板、线对线、板对板等多种连接方式，具备100% 防误插保护、自定义编码、集成按钮等特性，额定电流 6-76A、额定电压最高 600V，提供 THR 回流焊、压接安装等多种版本，适配工业设备高密连接、大电流传输等不同应用场景。
产品整体概况
项目 关键信息
品牌厂商 WAGO Kontakttechnik GmbH & Co. KG
核心技术 CAGE CLAMP®（弹簧压接）、Push-in CAGE CLAMP®（推入式弹簧压接）
连接类型 线对板（wire-to-board）、线对线（wire-to-wire）、板对板（board-to-board）、板对线（board-to-wire）
核心优势 100% 防误插保护、自定义编码选项、支持实心 / 多股 / 细绞线、部分集成按钮功能
额定参数 电流 6-76A，电压最高 600V（UL 1059）
安装方式 Through Hole Reflow（THR 回流焊）、压接安装、卡扣安装、螺钉法兰固定

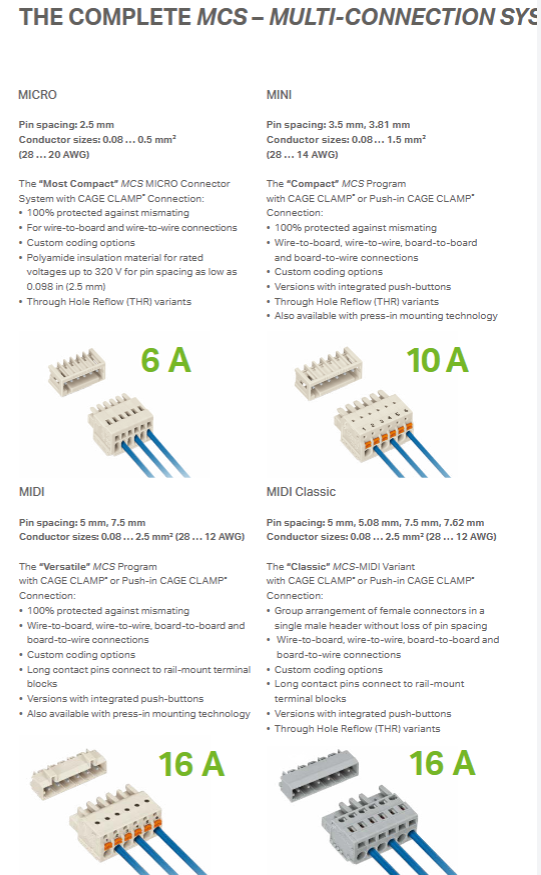

七大产品系列核心参数
产品系列 引脚间距 导体规格 额定电流 核心特点 适用场景
MICRO 2.5mm 0.08-0.5mm²（28-20 AWG） 6A 最紧凑设计，THR 版本 微型设备高密连接
MINI 3.5mm、3.81mm 0.08-1.5mm²（28-14 AWG） 10A 通用型，THR / 压接版本，集成按钮 工业设备常规连接
MINI HD 3.5mm（双列） 0.08-1.5mm²（28-16 AWG） 10A 双列布局，高密空间适配 狭小空间高密连接
MINI SL 3.5mm 0.2-1.5mm²（24-16 AWG） 8A 超薄设计（7.8mm），并行测试 薄型设备连接
MIDI 5mm、7.5mm 0.08-2.5mm²（28-12 AWG） 10A 多功能，长引脚适配导轨端子 导轨端子连接扩展
MIDI Classic 5/5.08/7.5/7.62mm 0.08-2.5mm²（28-12 AWG） 10A 经典款，多引脚间距可选 legacy 设备兼容
MAXI 6 7.62mm 0.5-10mm²（20-8 AWG） 41A 大电流，推入式连接 中功率设备供电连接
MAXI 16 10.16mm 0.75-25mm²（18-4 AWG） 76A 超大电流，杠杆操作 大功率设备大电流传输
关键产品特性
1. 连接技术优势
CAGE CLAMP®：需工具操作，适配实心、多股、细绞线，连接可靠
Push-in CAGE CLAMP®：免工具推入式，适配带线鼻子的实心 / 细绞线，操作高效
导体兼容性：支持铜导体，部分系列兼容铝导体（需配套接触膏）
2. 功能设计亮点
防误插保护：100% 避免错配，通过自定义编码实现多回路区分
集成功能：部分型号集成按钮、锁止杠杆，简化设备设计
测试便利：MINI SL 等系列支持接线时并行测试，提升调试效率
安装灵活：提供直角 / 直插型、卡扣 / 螺钉固定，适配不同安装空间
3. 衍生版本与配件
焊接版本：THR 回流焊适配表面贴装工艺，提升生产效率
安装配件：应变消除板、标识组件、端板，增强连接稳定性
适配附件：支持 DIN-35 导轨安装，兼容 WAGO 导轨端子排
合规与适配标准
电压标准：MAXI 系列符合 UL 1059 600V 标准
导体标准：适配 AWG（28-4）与 mm²（0.08-25）双规格导体
工艺适配：支持回流焊、压接、手工接线等多种工艺
