WATLOW MLS 控制器
时间: 2026-01-16浏览次数：
WATLOW MLS 控制器
WATLOW MLS 控制器

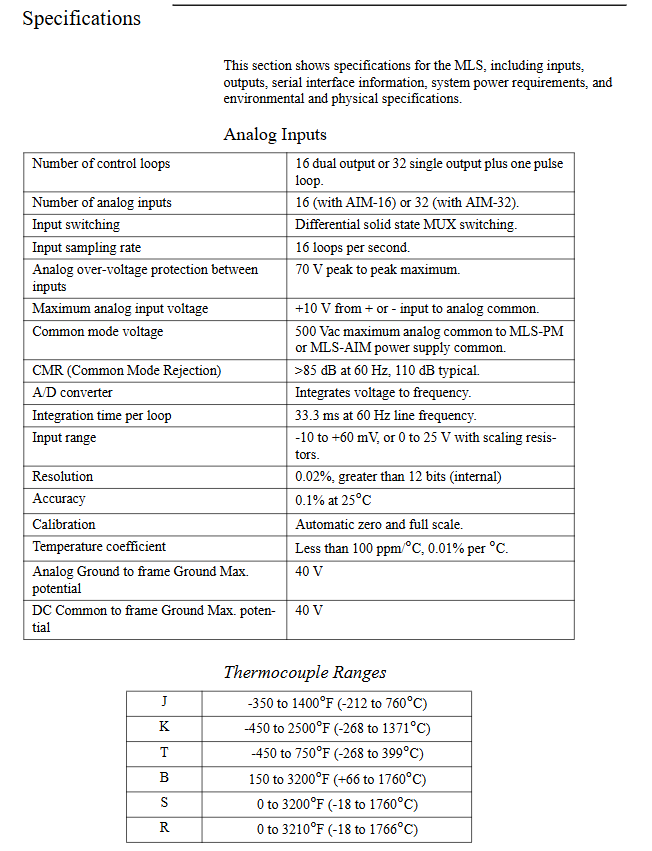

核心规格参数
输入相关
模拟输入：16 路（AIM-16 模块）或 32 路（AIM-32 模块）差分输入，采样率 16 回路 / 秒
传感器支持：热电偶（J/K/T/B/S/R，量程 - 450~3210°F）、RTD（3 种量程，RTD1：-100~300°C）、电流（0-10mA/4-20mA）、电压（-10~60mV，可扩展至 0-25V）
分辨率：0.02%（＞12 位），精度：0.1%（25°C 时）
输入滤波：低通滤波（0-255 扫描周期），抑制高频噪声
控制与输出相关
控制回路：16 回路（双输出）或 32 回路（单输出），支持 On/Off、P、PI、PID 控制
数字输出：34 路（32 路 PID / 报警输出 + 1 路全局报警 + 1 路系统安全输出），持续 sink 电流 10mA
输出类型：时间比例（TP）、分布式过零触发（DZC）、On/Off、SDAC（可选）
周期时间：1-255 秒（TP 输出）
通信与电源相关
| 模块 | 电源参数 | 通信参数 |
| MLS-PM | 输入 10-28Vdc，电流＜1A | RS-232/RS-485，波特率 2400/9600 |
| MLS-AIM | 输入 4.75-5.25Vdc，电流＜0.5A | 与 MLS-PM 通过 RJ12 电缆通信 |
| MLS-PS | 输入 120/240Vac，输出 15Vdc（1.2A）+5Vdc（4A） | - |
| 通信协议 | 支持 ANSI X3.28-1976、Allen Bradley PLC 兼容协议 | 错误校验：BCC/CRC 可选 |
安装指南
模块安装要求
MLS-PM：1/8 DIN 面板安装，开孔尺寸 3.63×1.80 英寸，重量 1.75 lbs
MLS-AIM：尺寸 6.5×5×7 英寸，重量 1.5 lbs，需预留 6 英寸上方空间
RTB 端子块：尺寸 5.0×3.0×2.25 英寸，重量 0.5 lbs，DIN 导轨安装
电源供应器（MLS-PS）：尺寸 1.4×8×3.9 英寸，重量 1.2 lbs
接线规范
线规要求：优先使用 18/20 AWG 绞合线，避免过大 / 过小线径
屏蔽线使用：输入 / 输出线需屏蔽，单端接地（MLS 面板接地）

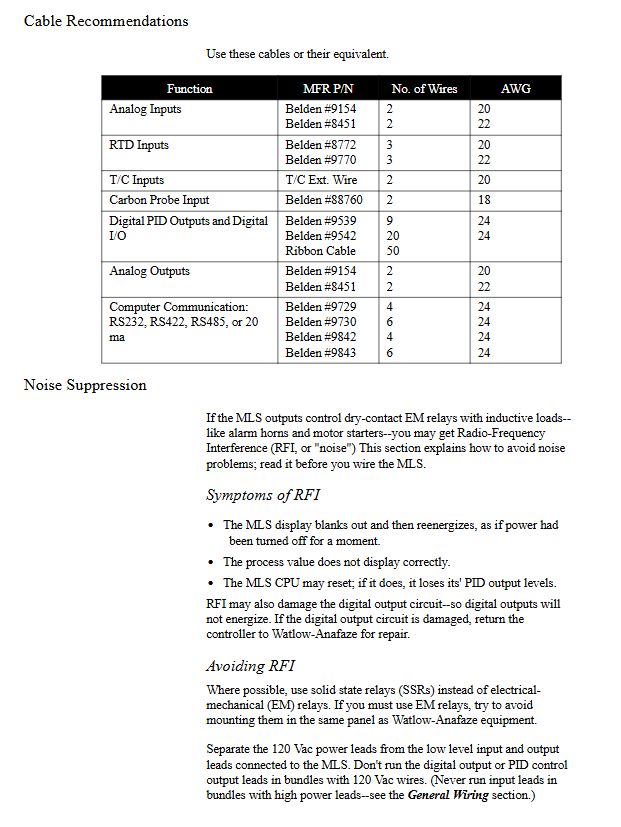

电缆推荐：热电偶用专用延长线，模拟输入用 Belden #9154/8451，通信线用 Belden #9729/9842
噪声抑制：驱动电磁继电器时需串联 0.01μF 电容 + 47Ω 电阻，或使用 MOV/Transorb 器件
传感器连接要点
热电偶：使用 18/20 AWG 延长线，正负极接 A+/A-，避免接地型热电偶
RTD：推荐 3 线制 100Ω 铂电阻，接线至 A+/A-/A COM
电流输入：通过串联电阻转换为电压信号，4-20mA 对应 12-60mV
电压输入：直接连接 A+/A-，超 60mV 需通过缩放电阻调整
操作与设置
前面板操作
按键功能：YES/NO（菜单选择 / 数值调整）、ENTER（确认存储）、BACK（返回）、ALARM ACK（报警确认）、CHNG SP（修改设定值）、Man/Auto（模式切换）
显示模式：
柱状图显示：同时显示 8 个回路状态与偏差
单回路显示：显示单个回路的 PV、SP、输出百分比、控制状态
报警显示：闪烁提示高 / 低过程 / 偏差报警、传感器故障
作业管理：支持存储 8 个作业程序（含 PID 参数、报警设置、设定值），可通过数字输入远程选择
核心设置菜单
全局参数设置
控制器地址：1-32（多控制器级联时唯一）
通信参数：波特率（2400/9600）、协议（ANASOFT/Allen Bradley）、错误校验（BCC/CRC）
键盘锁定：禁用 CHNG SP、Man/Auto 等按键
上电输出状态：Off（默认）或 Memory（恢复断电前状态）
输入设置
输入类型：选择传感器类型（热电偶 / RTD / 线性 / 脉冲 / Skip）
线性缩放：输入 2 个测量点（如 0PSI=4mA，50PSI=20mA）自动校准
输入偏移：-300~+300，修正传感器误差
输入滤波：0-255 扫描周期，阻尼快速变化的输入信号
控制与输出设置
PID 参数：PB（比例带）、TI（积分时间 0-6000 秒）、TD（微分时间 0-255 秒）
输出类型：TP/DZC/On/Off/SDAC，SDAC 支持 0-5Vdc/4-20madc 切换
输出限制：0-100%，支持持续或定时限制（1-999 秒）
热 / 冷输出配置：独立设置 PID 参数、动作模式（反向 / 正向）、输出间隔
报警设置
报警类型：高 / 低过程报警、高 / 低偏差报警，支持 Alarm/Control/Off 三种模式
报警参数：高 / 低设定值（适配传感器量程）、偏差带宽（0-255）、死区（0-255）、延迟（0-255 秒）
报警输出：可分配至 34 路数字输出，支持多报警共享一个输出
高级功能与故障排除
高级功能
SDAC 模块：可选串行数模转换模块，需配置 SDAC 高 / 低值（如 4-20mA 对应 0-50PSI），占用数字输出 34 作为时钟线
远程作业选择：通过 1-3 路数字输入实现 8 个作业的二进制选择
输出强制 Override：通过数字输入触发所有回路切换至手动模式，输出百分比可自定义
线性缩放示例：支持压力、流量等传感器的自定义测量范围转换（手册含 2 个详细示例）
常见故障排除
| 故障现象 | 排查要点 |
| AIM 通信失败 | 检查 AIM 供电（4.75-5.25Vdc）、通信电缆连接、手动复位控制器 |
| 无显示 / 按键无响应 | 检查 MLS-PM 电源、键盘锁定功能是否开启 |
| 传感器读数异常 | 确认传感器类型设置、接线极性、缩放电阻安装、输入滤波参数 |
| 通信失败 | 核对波特率 / 协议 / 地址一致性、串口接线、RS-232/RS-485 跳线设置 |
| 报警误触发 | 调整报警死区、延迟时间，检查传感器是否存在噪声干扰 |
