Watlow 1/4 DIN 规格 8 回路独立 PID 控制器
时间: 2026-01-16浏览次数：
Watlow 1/4 DIN 规格 8 回路独立 PID 控制器
Watlow 1/4 DIN 规格 8 回路独立 PID 控制器
产品基础信息
项目 关键信息
产品型号 8LS 控制器
发布版本 Part No. 10585-00，Revision 9.2（1996 年 7 月）
制造商 Watlow Anafaze，地址：1241 Bundy Blvd. Winona, MN 55987
支持渠道 客服电话：(800) 414-4299；技术支持电话：(507) 494-5656，邮箱：wintechsupport@watlow.com
质保政策 3 年质保（材料与工艺缺陷），需在发现缺陷后 1 周内通知厂商；缺陷产品需自费退回，更换 / 维修后厂商承担发货费用
核心规格参数
输入相关
模拟输入：8 路固态差分输入，光隔离（输入间 120Vac，输入对地 175Vac），A/D 转换器为积分式电压 - 频率转换
传感器支持：热电偶（J/K/T/B/S/R/N，量程 - 450~3210°F）、RTD（2 种量程，RTD1：-100~300°C，RTD2：-120~840°C）、4-20mA 等电流输入、红外非接触传感器等
分辨率：0.02%（＞12 位），精度：0.05%（25°C 时），更新频率：每秒 2 次 / 每路输入
控制与输出相关
控制回路：8 个独立回路，双输出（主输出 / 次级输出）
控制模式：On/Off、P、PI、PID，支持反向（加热）/ 正向（冷却）动作
数字输出：31 路（1 路全局报警 + 30 路报警 / 事件输出）
数字输入：12 路（用于 Ramp/Soak 触发）
脉冲输入：1 路 / 单元，开路集电极，频率 1~20KHz
通信相关
接口类型：RS-232（1 个控制器）或 RS-485（4 线，最多 32 个控制器），跳线选择
波特率：2400 或 9600（菜单可选），协议：ANSI X3.28-1976 兼容，错误校验：BCC 或 CRC
安装指南
安装准备
面板开孔尺寸：96mm×96mm（1/4 DIN 规格），需预留散热空间
安全要求：安装前断开电源，需使用外部安全装置（如高低温保护），避免危险工况
接线规范
线规要求：优先使用 20/22 AWG 绞合线，允许 16/18/24 AWG，禁止过细 / 过粗导线
屏蔽线使用：输入 / 输出线需屏蔽，单端接地（8LS 面板处或传感器端）
电缆推荐：热电偶用专用延长线，模拟输入用 Belden #9154/8451，RS-485 用 Belden #9729/9842 等
噪声抑制：数字输出驱动电磁继电器时需加 RC 吸收网络（0.01μF 电容 + 47Ω 电阻）或 MOV 器件
端子连接
主输出：TB 端子块（支持模拟 0-5V/4-20mA 或数字输出）
次级输出：50 针 ribbon 电缆（支持分布式过零触发 DZC 输出）
通信端子：TB4 端子块，RS-232/RS-485 接线定义明确，需注意极性
操作与设置
前面板操作
按键功能：YES/NO（菜单选择）、ENTER（确认存储）、BACK（返回）、ALARM ACK（报警确认）、CHNG SP（修改设定值）等
显示模式：默认柱状图显示（8 回路偏差）、单回路显示、扫描显示、报警显示（闪烁提示）
基础操作：设定值修改、手动 / 自动模式切换、Autotune 自整定（自动计算 PID 参数）
核心设置菜单
全局参数：存储 / 恢复 8 个作业程序、面板锁定、控制器地址（1-32）、AC 线路频率（50/60Hz）

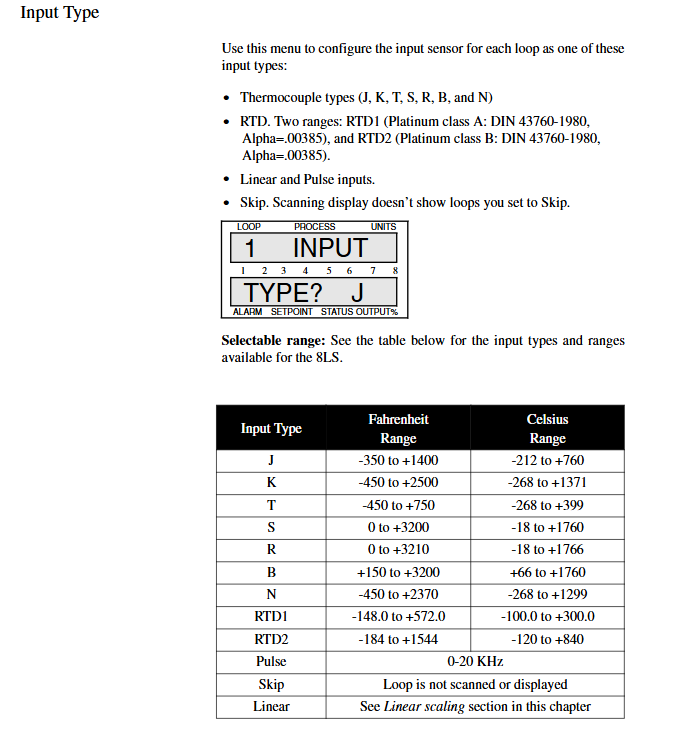

输入设置：传感器类型选择、脉冲采样时间（1-20 秒）、线性缩放（输入 2 个测量点自动校准）、输入偏移（-300~+300）
控制设置：热 / 冷输出比例带（PB）、积分时间（TI：0-5000 秒）、微分时间（TD：0-255 秒）、输出滤波、热 / 冷输出间隔
输出设置：输出类型（TP/DZC/O/F/ANA）、周期（1-255 秒）、输出限制（0-100%）、输出动作模式
报警设置：高 / 低过程报警、偏差带报警（0-255）、报警死区（0-255）、报警延迟（0-255 秒）、报警输出分配（0-30）
高级功能
Ramp/Soak 程序
能力：8 个程序，每程序最多 20 段，支持小时 / 分钟或分钟 / 秒时间基准
功能：段触发（最多 2 个 / 段）、段事件（最多 4 个 / 段）、程序重复（1-99 次或连续）
操作：程序分配、启动 / 暂停 / 重置、 tolerance 报警（0:00~99:59）
8LS-CP 碳势控制
应用：控制硬化 / 烧结炉碳势（0.10~1.40%）或露点（-40~300°F/C）
配置：1-4 个碳势回路，每个回路需 2 个标准回路（1 个参考热电偶 + 1 个碳探针输入）
特殊功能：探针烧蚀（间隔 1-255 小时或触点启动，烧蚀时间 1-45 分钟）、trim gas 温度报警（1400-2400°F）
级联控制
原理：主回路输出作为从回路设定值，0% 对应从回路低设定值，100% 对应从回路高设定值
配置：选择主回路、设定从回路高低端设定值（适配从回路输入类型量程）
故障排除
独立系统问题
无显示：检查 120Vac 电源
控制输出异常：手动模式下测试输出，用 LED 或万用表验证
数字 I/O 故障：通过 Test I/O 菜单查看输入状态（1 = 高 / 0 = 低），测试输出开关状态
计算机监控系统问题
通信故障：检查电缆连接、波特率 / 协议匹配、控制器地址唯一性
ANASOFT 软件问题：验证安装路径、文件完整性、内存（需 640K 自由内存）、软件密钥安装
多控制器冲突：确保每个控制器地址不同（1-32），更换控制器后需重新加载作业程序
