Watlow Anafaze SYSTEM 32 模块化工业过程控制器
时间: 2026-01-15浏览次数：
Watlow Anafaze SYSTEM 32 模块化工业过程控制器
Watlow Anafaze SYSTEM 32 模块化工业过程控制器

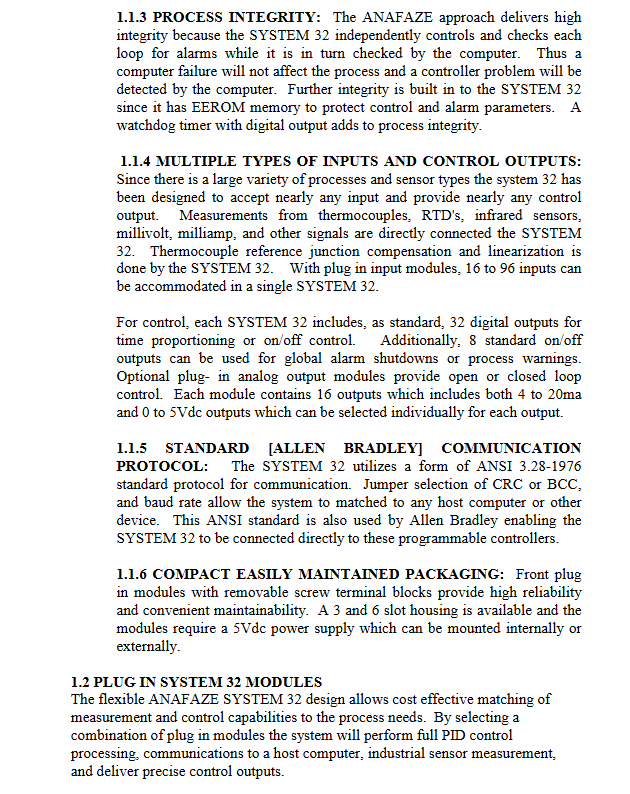

1. 产品概述
核心定位：SYSTEM 32 是一款模块化工业过程控制器，采用插件式模块设计，主打多回路 PID 控制与数据采集，适用于温度、压力、流量等工业过程，支持单机或多机联网运行。
核心特性：
控制能力：32 路独立 PID 控制回路，支持 ON/OFF、P、PI、PID 四种控制模式，每回路可独立设置控制动作（正向 / 反向）。
模块化设计：核心模块包括处理器 I/O 模块（A32-PIOM）、模拟输入模块（A32-RRAIM/SSAIM）、模拟输出模块（A32-AOM）、脉冲输入模块（A32-PIM），支持 16-96 路模拟输入扩展。
通信接口：支持 RS-232（最长 50 英尺）、RS-485（最长 6000 英尺）、20mA 电流环（最长 5000 英尺），最多 16 台设备联网。
软件支持：ANASOFT-32 菜单驱动软件，支持参数配置、数据记录、Ramp/Soak 批量控制，兼容 IBM PC 及兼容机。
2. 安装流程
2.1 安装准备
环境要求：
环境参数 规格要求
工作温度 0-50℃（32-122°F）
相对湿度 10%-90%（非冷凝）
安装方式 3 槽（10.7 英寸宽）/6 槽（19 英寸机架式）housing
电源输入 120VAC 60Hz（电源模块输出 5VDC 5A）
核心模块与硬件：
模块型号 功能描述 关键参数
A32-PIOM 处理器 I/O 模块（核心） 32 路数字输出、16 路数字输入
A32-RRAIM reed 继电器模拟输入模块 16 路输入、250Vdc 通道隔离
A32-SSAIM 固态模拟输入模块 32 路输入、15Vdc 通道隔离
A32-AOM 模拟输出模块 16 路输出（4-20mA/0-5V 可选）
A32-PS 电源模块 输入 120VAC、输出 5VDC 7A
2.2 关键安装步骤
机械安装：选择 3 槽或 6 槽 housing，模块插入卡槽并固定，确保模块间无遮挡，保证散热。
电气连接：
电源：120VAC 接入电源模块（A32-PS），输出 5VDC 通过背板给其他模块供电，需接外部 1/2A 保险丝。
传感器：热电偶（J/K/T/R/S/B 型）直接接入，4-20mA 信号需串联 3kΩ 电阻，RTD 推荐 3/4 线制。
通信：RS-485 需用屏蔽双绞线，末端接 200Ω 终端电阻；多机联网时地址设置为 0-15（DIP 开关 1-4 位）。
地址与参数设置：通过 A32-PIOM 上 8 位 DIP 开关设置地址（1-4 位）、通信波特率（6 位）、错误校验（7 位）。
3. 操作与配置
3.1 核心配置
PID 参数整定：
模式选择：支持 ON/OFF、P、PI、PID 模式，默认推荐参数：P 模式 PB=5% SP、PI 模式 PB=10% SP+TI=120 秒、PID 模式 PB=15% SP+TI=60 秒 + TD=12 秒。
输出类型：数字输出（ON/OFF、周期比例、分布式过零）、模拟输出（4-20mA/0-5V）。
模块地址设置：通过 DIP 开关 1-4 位设置地址（0-15），支持 16 台设备联网，默认地址 0（全关）。
通信参数配置：波特率 2400/9600（DIP 开关 6 位）、错误校验 BCC/CRC（DIP 开关 7 位），需与 ANASOFT-32 软件一致。
3.2 软件操作（ANASOFT-32）
核心功能：参数配置（PID / 输入类型 / 报警）、实时数据显示、数据记录（LOTUS 兼容文件）、Ramp/Soak 批量控制（16 段 / 配置文件）。
高级功能：开放加热器检测、通信看门狗定时器（超时 120 秒默认，可设 1-1092 秒）、全局报警输出。
4. 故障排除与安全规范
4.1 常见故障处理
故障现象 排查方向
处理器就绪灯（绿）不亮 检查 5VDC 电源（4.9-5.3V）、电源模块是否正常
通信灯（橙）不亮 核对地址、波特率、错误校验参数，检查通信线缆接线
控制输出无响应 确认 TB2 引脚 35（Outputs ON）接地启用输出，检查看门狗定时器状态
测量值异常 检查传感器接线、输入模块指示灯（绿 = 供电正常，橙闪 = 扫描中）、标定参数
4.2 安全规范
强制要求：必须搭配外部独立安全装置，防止控制器故障导致输出全通 / 全断。
操作禁忌：模块插拔前断电，传感器线缆远离动力线，通信线缆屏蔽层单端接地。
防静电：安装模块时佩戴防静电手环，避免触碰电路板元件。
5. 技术规格摘要
类别 关键参数
输入特性 16-96 路模拟输入，分辨率 0.02%，支持热电偶 / RTD/4-20mA/0-10V
控制输出 32 路数字输出（5VDC 6mA）、16 路模拟输出（4-20mA/0-5V）
通信接口 RS-232（50ft）、RS-485（6000ft）、20mA 电流环（5000ft），波特率 2400/9600

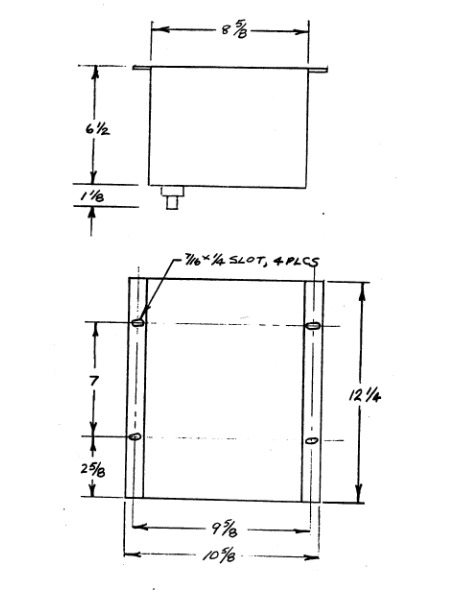

物理参数 6 槽 housing：19×12.5×7.5 英寸，重量最大 20 磅；3 槽 housing：10.7×12.5×7.5 英寸
质保期限 90 天（不含人为损坏、改装）
