Watlow ANAFAZE 12LS 型 1/8 DIN 多回路 PID 控制器
时间: 2026-01-15浏览次数：
Watlow ANAFAZE 12LS 型 1/8 DIN 多回路 PID 控制器
Watlow ANAFAZE 12LS 型 1/8 DIN 多回路 PID 控制器
1. 产品概述
核心定位：ANAFAZE 12LS 是一款 1/8 DIN 规格的高性能多回路 PID 控制器，支持 12 路独立控制回路，可直接接入多种工业传感器，适用于温度、压力、流量等过程控制，支持单机运行或计算机监控模式。
核心特性：
控制功能：12 路双输出 PID 控制（加热 / 冷却独立参数），支持 ON/OFF、时间比例（TP）、分布式过零（DZC）3 种输出类型。
输入接口：兼容 J/K/T/B/S/R 型热电偶、RTD、4-20mA 电流信号、0-11V 电压信号，12 位分辨率，采样速率 1 次 / 秒。
I/O 配置：9 路数字输入（触发器）、11 路数字输出（报警 / 事件），支持全局报警输出。
通信与存储：RS-232（单设备，最长 50ft）/RS-485（32 台设备，最长 6000ft），8 个作业文件存储，12 个 Ramp/Soak 配置文件。
供电规格：10-30VDC 输入，典型功耗 3W，附带 110VAC 适配器。
2. 安装流程
2.1 安装准备
环境要求：
环境参数 规格要求
工作温度 0-40℃（32-104°F）
相对湿度 ≤80%（31℃以下），40℃时降至 50%（非冷凝）
海拔 ≤2000m（6560ft）
安装位置 室内垂直安装，远离高温 / 腐蚀 / 强电磁干扰
硬件与工具：
导线：18-20AWG 多股屏蔽线，热电偶需用专用延伸线。
推荐线缆：Belden 9154（模拟输入）、Belden 9729（通信）、Belden 8451（模拟输出）。
工具：M5 螺栓、压接工具、0.1% 金属膜电阻（输入标定用）。
2.2 关键安装步骤
机械安装：面板开孔 46mm×92mm，控制器嵌入后用上下夹具固定，相邻设备间距≥20mm 以保证自然散热。
电气连接：
电源：10-30VDC 接入，正负极对应端子，避免反接。
传感器：热电偶接 CH+IN/-IN COM，4-20mA 信号需串联 3kΩ 电阻转换为 12-60mV，RTD 需外部信号调理。
通信：RS-232 通过 9 针 D 型接口连接 PC，RS-485 需用屏蔽双绞线，末端节点接 200Ω 终端电阻。
噪声抑制：数字输出驱动继电器时需并联 RC 缓冲器（0.01μF+47Ω），动力线与信号线分槽布线。
3. 操作与配置
3.1 前端面板操作
显示模式：
条形图显示：12 路回路状态概览，含偏差报警指示。
单回路显示：单回路过程值、设定值、输出百分比、状态。
扫描显示：自动循环显示所有回路（1 秒 / 回路）。
报警显示：闪烁提示报警回路及类型（高 / 低过程值、偏差）。
核心操作：
基础操作：设定值修改（CHNG SP 键）、手动 / 自动切换（MAN AUTO 键）、报警确认（ALARM ACK 键）。
高级配置：输入密码（ENTER→ALARM ACK→CHNG SP）进入设置菜单，配置 PID 参数、输入标定、Ramp/Soak 编程。
3.2 核心功能配置

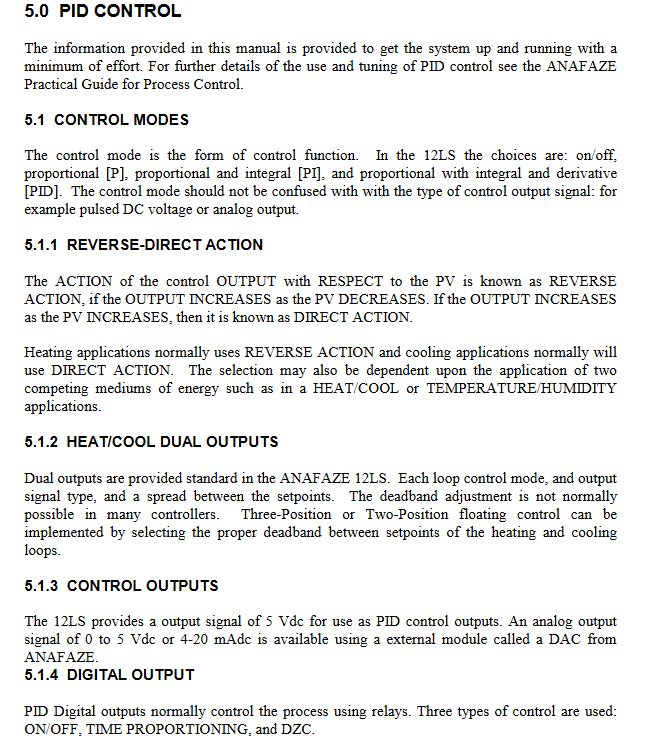

PID 参数整定：
控制模式：支持 P（比例）、PI（比例 - 积分）、PID（比例 - 积分 - 微分）三种模式。
典型参数范围：比例带（PB）3%-200%、积分时间（TI）30-600 秒、微分时间（TD）3-60 秒。
整定方法：先调 PB 至临界振荡，再按经验公式设置 TI（PB×1.2）、TD（TI×0.15）。
输入标定：通过 “两点标定法” 输入传感器高低量程对应的过程值与读数，自动线性缩放。
报警设置：每回路支持高 / 低过程值报警、偏差带报警，可分配至 9 路数字输出，支持死区设置避免误报。
3.3 高级功能：Ramp/Soak 批量控制
功能定位：适用于批量生产的温度 / 压力曲线控制，12 个独立配置文件（A-L），每个文件最多 20 段。
关键参数：每段可设置目标值、持续时间、触发器（数字输入）、事件输出（数字输出）、超差保护时间。
循环设置：支持 1-99 次循环或连续循环，支持外部复位触发。
4. 故障排除与安全规范
4.1 常见故障处理
故障现象 排查方向
显示 “BATTERY DEAD” 内部记忆电池失效，需更换并重新输入参数
控制输出无响应 检查输出类型配置、手动 / 自动模式、接线是否短路
测量值漂移 传感器接地不良、环境温度波动、输入标定失效（重新标定）
通信失败 波特率不匹配（2400/9600 可选）、RS-485 终端电阻未接、地址冲突
4.2 安全规范
强制要求：必须搭配外部独立安全装置，防止控制器故障导致输出全通 / 全断引发危险。
操作禁忌：断电前断开负载电源，避免带电插拔传感器；热电偶需用非接地型，防止接地环路干扰。
防静电：安装时佩戴防静电手环，避免触碰电路板元件。

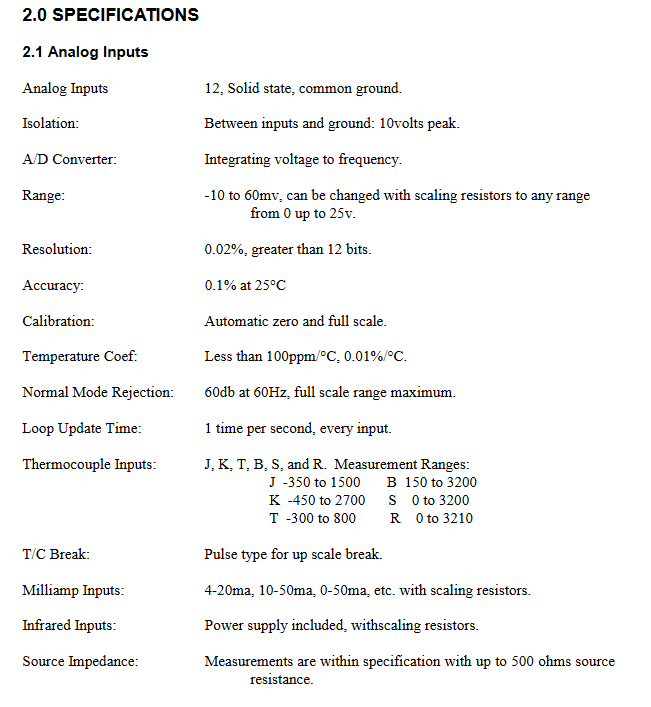

5. 技术规格摘要
类别 关键参数
输入特性 12 路模拟输入，分辨率 12 位，精度 0.1%（25℃），支持热电偶（J/K/T 等）、4-20mA、0-11V
输出特性 11 路数字输出（5VDC/10mA），支持 ON/OFF、TP、DZC 三种类型，双输出（加热 / 冷却）
通信接口 RS-232（57600 波特率）、RS-485（500Kbit/s，32 台设备）
环境参数 工作温度 0-40℃，湿度≤80%，海拔≤2000m
物理参数 1/8 DIN 规格（48×96mm 面板），深度 155mm，供电 10-30VDC（3W）
