Baldor NextMove ST 多轴步进电机运动控制器
时间: 2026-01-15浏览次数：
Baldor NextMove ST 多轴步进电机运动控制器
Baldor NextMove ST 多轴步进电机运动控制器
1. 产品概述

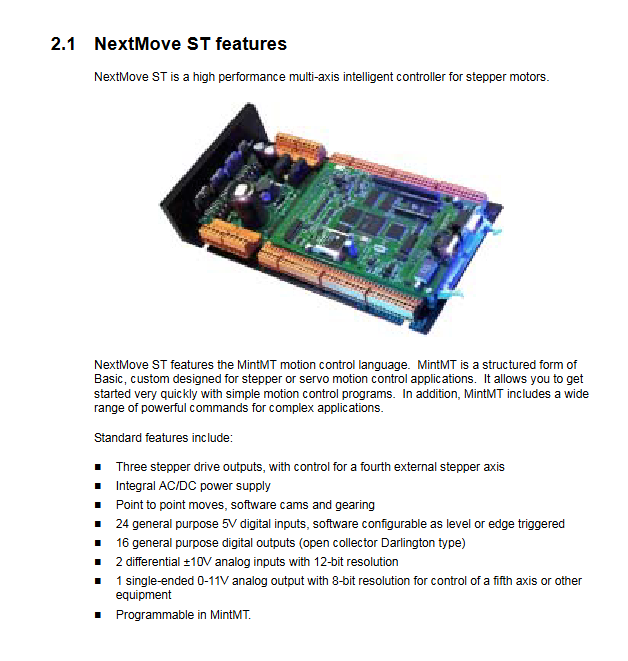

型号与核心定位：Baldor NextMove ST 是一款高性能多轴智能步进电机控制器，支持 MintMT 运动控制语言（结构化 Basic 衍生版），适用于点位运动、电子凸轮、齿轮同步等工业控制场景。
核心特性：
运动控制：3 路步进驱动输出（每路最大 2A 电流、200kHz 频率），1 路外部步进轴逻辑控制输出（3MHz 频率）。
I/O 接口：24 路 5V TTL 数字输入、16 路集电极开路数字输出、2 路 ±10V 差分模拟输入（12 位分辨率）、1 路 0-11V 模拟输出（8 位分辨率）。
通信接口：RS232（57600 波特率默认）、CAN 接口（支持 CANopen/Baldor CAN，最大 500Kbit/s）。
供电模式：支持驱动与逻辑电源合并（24VDC/24VAC，最大 8.5A）或分离供电（驱动电源 150W，逻辑电源 60W）。
2. 安装流程
2.1 安装准备
环境要求：
环境参数 规格要求
工作温度 0-40℃（32-104°F）
相对湿度 ≤80%（31℃以下），40℃时降至 50%（非冷凝）
海拔 ≤2000m（6560ft）
安装位置 室内固定，远离高温、腐蚀、粉尘环境
硬件要求：
设备 / 工具 规格要求
PC 最低：Pentium 133MHz、32MB RAM、40MB 硬盘；推荐：Pentium 200MHz+、64MB RAM
线缆 电机线（屏蔽双绞线）、通信线（RS232/CAN 专用屏蔽线）
工具 M5 螺栓、2.5mm 以下螺丝刀、压接工具
2.2 关键连接步骤
机械安装：通过金属支架的 4 个槽位垂直固定，相邻设备间距≥20mm 以保证自然散热；设备尺寸 263×140×53mm，重量约 880g。
电气连接：
电源连接：合并供电时需短接驱动与逻辑电源端子，分离供电时分别接入（驱动电源最大 6A，合并供电最大 8.5A）。
电机连接：支持 4/6/8 线步进电机，4 线电机接 AB/CD 相，6/8 线电机需按手册对应引脚接线，方向错误可反转任一相接线。

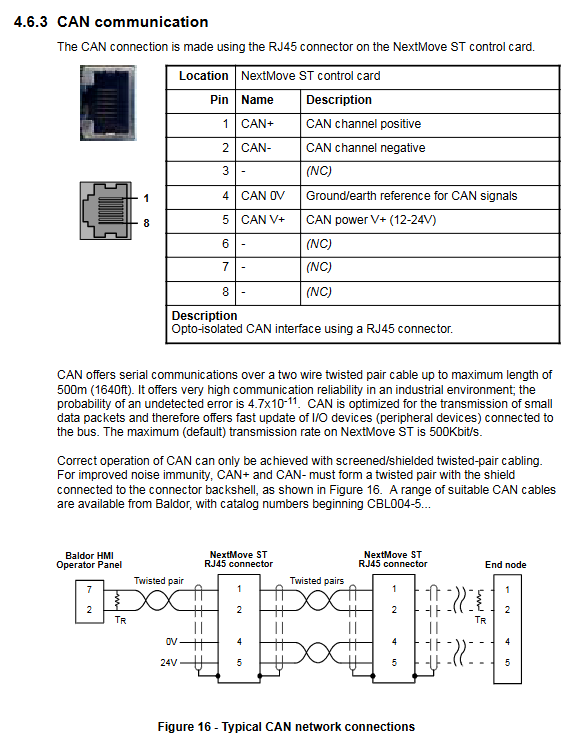

I/O 接口连接：数字输入（限位 / 原点 / 急停）接 DIN 端子，数字输出（驱动使能 / 故障指示）接 DOUT 端子；模拟输入接 AIN（±10V），模拟输出接 SOUT（0-11V）；CAN 接口需终端 120Ω 电阻（末端节点启用 JP1 跳线）。
通信连接：RS232 通过 9 针 D 型接口连接 PC，CAN 通过 RJ45 接口组网（最长 500m）。
3. 操作与配置
3.1 软件操作
软件安装：安装 WorkBench v5（支持 Windows 95/98/ME/NT/2000/XP），插入 Motion Toolkit CD 自动启动安装向导，默认路径 C:\Program Files\Baldor\MintMT。
调试流程：
连接 PC 与控制器（RS232 线缆），启动 WorkBench v5，扫描串口并选择控制器，自动更新固件。
配置轴参数：设置比例因子（如 400 步 / 转对应 SCALE=400），定义用户单位（转 / 毫米等）。
电机测试：点动测试（JOG.0=2）、反向点动（JOG.0=-2）、停止测试（STOP.0）。
数字 I/O 配置：通过软件分配 DIN 为限位 / 原点 / 急停输入，DOUT 为驱动使能输出。
3.2 核心功能配置
比例因子设置：通过 SCALE 参数将电机步数转换为实际单位，例如 1.8° 步距角电机（400 步 / 转）设置 SCALE=400，用户单位为 “转”。
数字输入配置：支持电平 / 边沿触发，可分配为正向限位（LIMITFORWARDINPUT）、原点（HOMEINPUT）、急停（STOPINPUT）等专用功能。
参数保存与加载：配置完成后通过 “Upload Configuration Parameters” 导出参数至 Startup 块，保存为文件，下次使用时导入加载。
4. 故障排除与安全规范
4.1 常见故障处理
故障现象 排查方向
状态显示屏闪烁错误码 查看 AXISERROR 关键字，通过 Error Log 工具定位（如限位触发、电源异常）
电机不转 检查电源接线、电机相位接线、JP1 跳线（未禁用输出）、驱动使能是否激活
定位不准 确认比例因子设置正确、电机负载 / 速度 / 加速度未超额定值、编码器辅助输入接线正常
通信失败 检查 RS232 线缆接线、PC 串口未被占用、控制器电源正常（D16 绿灯闪烁）
4.2 安全规范
必须由专业人员操作，接触设备前释放静电（触摸接地金属或戴防静电手环）。
电源接线需符合当地电气规范，驱动器与电机需可靠接地，避免短路。
急停输入不可作为唯一安全停机手段，需配合驱动禁用、电机断开等辅助措施。
避免在高温、腐蚀、粉尘环境安装，防止设备损坏。
5. 技术规格摘要
类别 关键参数
供电输入 驱动电源：12-35VDC/12-30VAC（150W，≤6A）；逻辑电源：12-35VDC/12-30VAC（60W）；合并供电：210W（≤8.5A）
步进输出 每轴最大电流 2A、输出电压 40VDC、驱动频率 10Hz-200kHz；逻辑输出频率 10Hz-3MHz
模拟 I/O 输入：±10V、12 位分辨率、120kΩ 阻抗；输出：0-11V、30mA 最大电流
数字 I/O 输入：24 路 5V TTL、0.5mA 输入电流；输出：16 路集电极开路、单路最大 500mA（单路启用）/150mA（全路启用）
通信接口 RS232（最高 115200 波特率，最长 3m）；CAN（12-24V 供电，最长 1000m）
物理参数 尺寸 263×140×53mm、重量 880g
