Baldor MotiFlex e100 伺服驱动器
时间: 2026-01-15浏览次数：
Baldor MotiFlex e100 伺服驱动器
Baldor MotiFlex e100 伺服驱动器

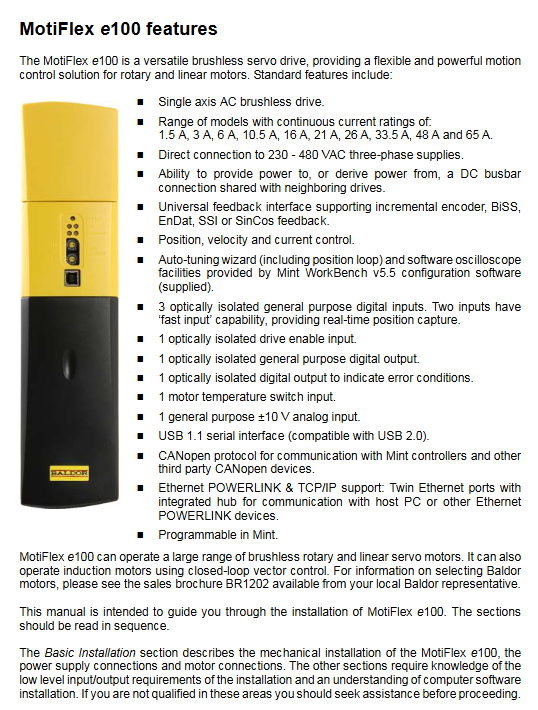

1. 产品概述
型号与基本信息：Baldor MotiFlex e100 伺服驱动器，适用于旋转 / 直线电机及感应电机的闭环矢量控制，提供从 1.5A 到 65A 的多种连续电流型号选择。
核心特性：
供电支持：230-480VAC 三相输入，支持 DC 母线共享以减少布线与器件需求。
反馈方式：兼容增量编码器、BiSS、EnDat、SSI、SinCos 等多种反馈接口。
I/O 配置：3 路通用数字输入（含 2 路高速输入）、1 路专用驱动使能输入、2 路数字输出、1 路模拟输入（±10V）、1 路电机过热输入。
通信接口：USB 1.1、RS485、Ethernet（TCP/IP+POWERLINK）、CANopen。
控制模式：位置控制、速度控制、转矩控制，支持脉冲 / 方向输入与快速位置捕获。
适用场景：工业固定设备的变速控制，禁用於家用电器、医疗设备、移动载体等场景。
2. 安装流程
2.1 安装准备
环境要求：
环境参数 规格要求
operating temperature 0-45℃（45-55℃每升温 1℃降容）
相对湿度 <93%（非冷凝，45℃以下）
海拔 ≤1000m（超 1000m 每 100m 降容 1.1%）
防护等级 IP20（需安装在电气柜或加防护栏）
硬件要求：
设备 / 工具 规格要求
PC 最低：Pentium III 500MHz、256MB RAM、100MB 硬盘；推荐：双核 2GHz、1GB RAM
线缆 电机动力线（屏蔽双绞线，最长 30.5m）、反馈线缆（22AWG 屏蔽双绞线）
工具 2.5mm 以下螺丝刀、M5 螺栓、压接工具
可选配件 EMC 滤波器、DC 母线排、再生电阻、线缆管理支架
2.2 关键连接步骤
机械安装：垂直固定于金属表面，单台安装需预留顶部 / 底部 90mm 散热空间，多台并排间距≥13mm；DC 母线共享时需精准对齐以安装母线排。
电气连接：

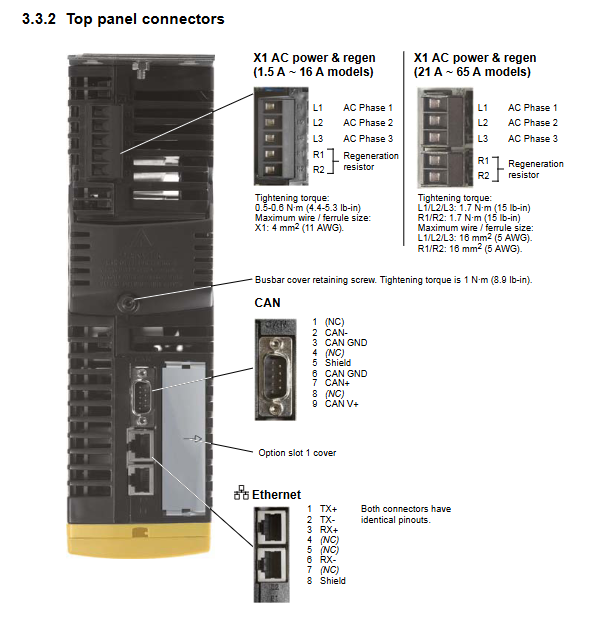

电源连接：三相输入接 L1/L2/L3，PE 接地需用≥10mm² 导线；DC 母线共享时仅源驱动器接 AC 电源，接收驱动器通过母线排取电。
电机连接：U/V/W 对应电机绕组，屏蔽层 360° 接地；可通过接触器断开电机回路（需提前 20ms 禁用驱动器）。
反馈连接：根据反馈类型（编码器 / BiSS 等）接线，信号对用双绞线，屏蔽层单端接地，最长线缆 30.5m。
再生电阻：1.5A/3A 型号最小 60Ω，21A/26A 型号最小 15Ω，需远离易燃物，预留散热空间。
控制电路备份电源：可选 24VDC 输入（20-30VDC，1.2A 最大电流），用于 AC 断电时保留位置 / I/O 信息。
3. 操作与配置
3.1 软件操作
软件安装：安装 Mint Machine Center（MMC）与 Mint WorkBench v5.5，支持 Windows XP/Vista/7 系统。
调试流程：
连接 PC 与驱动器（USB/Ethernet），安装 USB 驱动（Windows 自动识别）。
启动 Commissioning Wizard，选择电机型号、配置控制模式（位置 / 速度 / 转矩）、设置比例因子（如转数 / 度）。
运行 Autotune Wizard 自动调谐（无负载 / 带负载均可），优化电流 / 速度 / 位置环参数。
执行测试移动：点动（JOG (0)=10）、相对定位（MOVER (0)=10+GO (0)），通过 Spy 窗口监控状态。
3.2 核心功能配置
DC 母线共享：源驱动器需配置 “Power Ready” 输出，接收驱动器配置对应输入，需安装指定电感（如 1.5A 型号配 1.2mH）。
控制模式：
位置控制：支持预设移动、电子齿轮、原点回归，跟随误差阈值可配置。
速度控制：通过模拟输入或通信设定转速，支持 PID 调节。
转矩控制：需注意无负载时电机可能超速，需限制最大转速。
数字 I/O 配置：高速输入可设为脉冲 / 方向或快速位置捕获，输出可设为电机抱闸控制、故障指示等。
4. 故障排除与安全规范
4.1 常见故障处理
故障现象 排查方向
STATUS LED 闪烁红色 查看错误码（如 3 次闪烁 = 过流），通过 Error Log 工具定位
通信失败 检查 USB/Ethernet 线缆，确认 IP 配置（Ethernet 默认 192.168.100.xxx）
电机不稳定 重新执行 Autotune，降低带宽参数，检查负载耦合情况
CANopen 总线故障 确认终端电阻（120Ω）、所有节点波特率一致、节点 ID 唯一
4.2 安全规范
必须由专业人员操作，断电后需等待 5 分钟放电，再接触电源端子。
接线符合 NEC/CE 标准，动力线与控制线分开布线，交叉呈 90°，屏蔽层可靠接地。
再生电阻工作温度可能超 80℃，远离易燃物；电机抱闸需用独立 24VDC 电源，避免噪声干扰。
5. 技术规格摘要
类别 关键参数
供电输入 三相 230-480VAC（180-528VAC 范围），DC 母线电压 325V（230V 输入）/678V（480V 输入）
输出特性 连续电流 1.5A-65A，输出频率 0-2000Hz，开关频率 4/8/16kHz（部分型号）
反馈精度 增量编码器最高支持 8MHz，绝对编码器支持多圈定位
环境防护 抗冲击 10G、抗振动 1G（10-150Hz），存储温度 - 40-85℃
