Baldor FDH1A05TB-EN20 FlexDrive II AC 伺服驱动器的安装与操作
时间: 2026-01-15浏览次数：
Baldor FDH1A05TB-EN20 FlexDrive II AC 伺服驱动器的安装与操作
Baldor FDH1A05TB-EN20 FlexDrive II AC 伺服驱动器的安装与操作
1. 产品概述
型号与基本信息：Baldor FDH1A05TB-EN20 FlexDrive II AC 伺服驱动器，售价 $1895.00，库存 3 台，成色优良，适用于单轴旋转系统的速度、电流及位置控制。
核心特性：
供电支持：115VAC 单相、230VAC 单 / 三相、230-460VAC 三相（依型号而定）。
电流规格：连续电流 2.5A-27.5A，峰值电流为额定值 2 倍（持续 1.25s-2.4s）。
反馈方式：支持 resolver、增量编码器、EnDat/Hiperface 绝对编码器。
I/O 配置：8 路光隔离数字输入、3 路光隔离数字输出、1 路模拟输入、1 路继电器输出。
通信接口：可选 RS232/RS485，支持 MODBUS 协议，部分型号支持 CANopen/DeviceNet/Profibus。
适用场景：工业固定设备的变速三相无刷 AC 电机控制，禁用於家用电器、医疗设备、移动载体等场景。
2. 安装流程
2.1 安装准备
环境要求：温度 0-40℃（40-50℃时每升温 1℃降容 2.5%）、相对湿度 < 90%（非冷凝）、海拔≤1000m（超 1000m 每 100m 降容 1.1%）。
硬件要求：
设备 / 工具 规格要求
PC 最低：Pentium III 500MHz、128MB RAM、50MB 硬盘空间；推荐：1GHz 以上、1GB RAM
线缆 电机动力线（屏蔽双绞线，最长 30.5m）、反馈线缆（屏蔽双绞线，22AWG 以上）
工具 3mm 以下小螺丝刀、M5 螺栓、压接工具
其他 再生电阻（7.5A 及以上型号需外置）、EMC 滤波器（CE 合规必需）

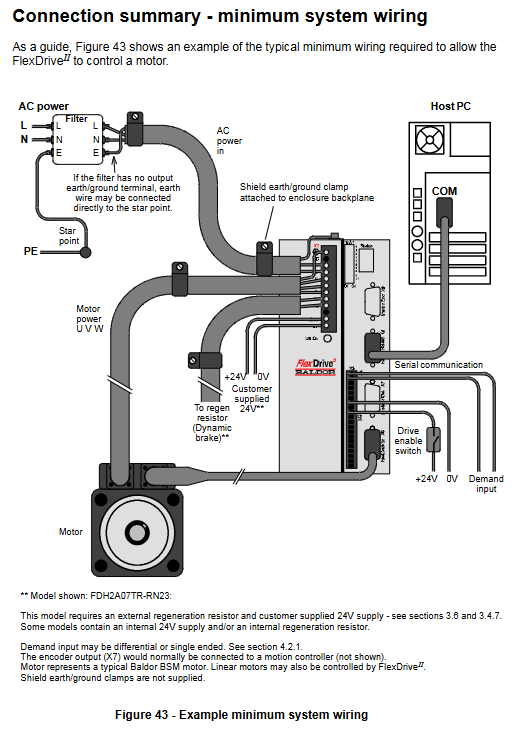

2.2 关键连接步骤
机械安装：垂直固定于非易燃平面，顶部 / 底部留 50mm 散热空间，并排安装间距≥13mm。

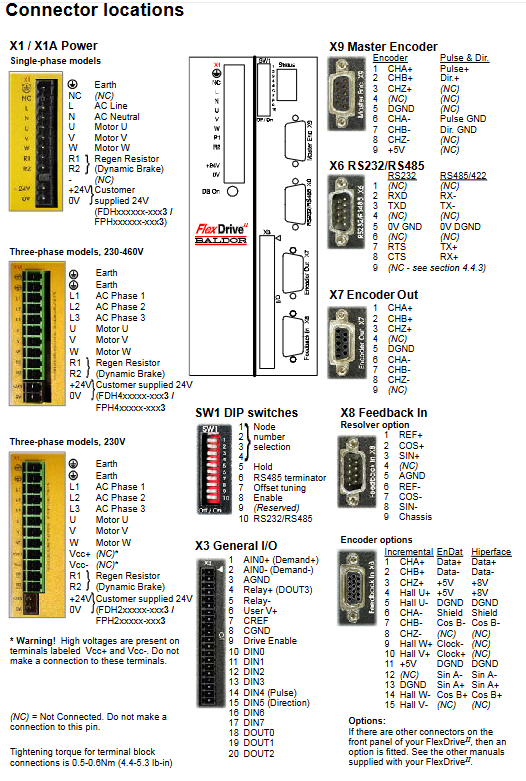

电气连接：
电源连接：单相对应 L/N 端子，三相对应 L1/L2/L3 端子，必须可靠接地。
电机连接：U/V/W 端子对应电机绕组，需区分旋转 / 直线电机的线缆引脚配置。
反馈连接： resolver（9 针 D 型接口）、编码器（15 针 D 型接口），信号对需用双绞线，屏蔽层单端接地。
再生电阻：连接 R1/R2 端子，远离易燃物，留足散热空间。
3. 操作与配置
3.1 软件操作
软件安装：通过 CD-ROM 安装 Mint WorkBench，支持 Windows 2000/XP/Vista 系统。
调试流程：
连接 PC 与驱动器（RS232 优先，首次安装推荐）。
启动 Commissioning Wizard，完成电机参数配置与自动调谐。
执行测试移动：通过命令JOG.0=10启动电机，STOP.0停止，监控 Spy 窗口参数。
3.2 核心功能配置
控制模式：
电流控制：接收扭矩参考信号，通过 PI 控制器调节电机电流。
速度控制：通过 PID 控制器跟踪速度参考，支持加速度 / 减速度配置。
位置控制：支持脉冲与方向输入、预设移动、点对点移动（Flex+DriveII 专属）。
预设移动与 PLC 任务：
预设移动：最多存储 256 组（需 CAN 扩展），可通过数字输入或软件触发。
PLC 任务：支持条件判断与动作执行（如限位触发停机），可保存配置文件（.plc 格式）。
4. 故障排除与安全规范
4.1 常见故障处理
故障现象 排查方向
状态显示空白 检查 24VDC 控制电源与 AC 主电源连接
通信失败 确认 RS232/RS485 切换开关（SW1-10）、线缆接线、COM 口冲突
电机不稳定 重新调谐电流环、降低速度环增益（KVPROP/KVINT）
过压故障 检查输入电压、增加再生电阻、降低减速速率
4.2 安全规范
必须由专业人员操作，操作前断开高压电源，确认接地可靠。
接线需符合 NEC/CE 标准，动力线与控制线分开布线，交叉时呈 90°。
再生电阻可能产生高温，远离易燃物；电机电路即使停机仍可能存在高压。
5. 技术规格摘要
类别 关键参数
供电输入 单相 115VAC（75-125V）、230VAC（75-250V）；三相 230V（75-253V）、230-460V（75-528V）
输出特性 输出电压 0 - 对应输入电压、输出频率 0-500Hz、开关频率 8kHz
反馈精度 Resolver：14 位，±3 计数；编码器：最高 4096ppr
环境防护 抗冲击 10G、抗振动 1G（10-150Hz）
