Baldor MicroFlex 伺服驱动器
时间: 2026-01-14浏览次数：
Baldor MicroFlex 伺服驱动器
Baldor MicroFlex 伺服驱动器
产品核心参数
类别 关键规格 具体参数
电流规格 连续输出电流 3A/6A/9A（RMS）
峰值输出电流 6A/12A/18A（持续 0.5 秒）
电压参数 主电路输入 115-230VAC（单 / 三相），105-250VAC 宽范围
控制电路输入 24VDC（20-30V 兼容），4A 启动冲击电流
直流母线电压 305V（115VAC 输入）/321V（230VAC 输入）
控制性能 控制模式 扭矩控制、速度控制、位置控制（脉冲 + 方向）
脉冲频率 最大 1MHz（位置控制）
反馈分辨率 SSI 编码器最高 262144 counts/rev（18 位）
环境适配 工作温度 0-45℃（正常），45-55℃（线性降容）
存储温度 -40-85℃
湿度限制 93% RH（无凝露）
安装海拔 1000m（超 1000m 每 100m 降容 1.1%）
安装与接线规范
（1）机械安装要求
安装方式：垂直安装于金属背板，确保散热面贴合
间距要求：侧面≥15mm，上下≥90mm，前方≥60mm（布线空间）
冷却要求：3A 机型自然冷却；6A 机型需 1m/s 强制风冷；9A 机型需 2.5m/s 强制风冷
降容特性：45℃以上每升高 1℃，输出电流降容 2%
（2）电气接线细节

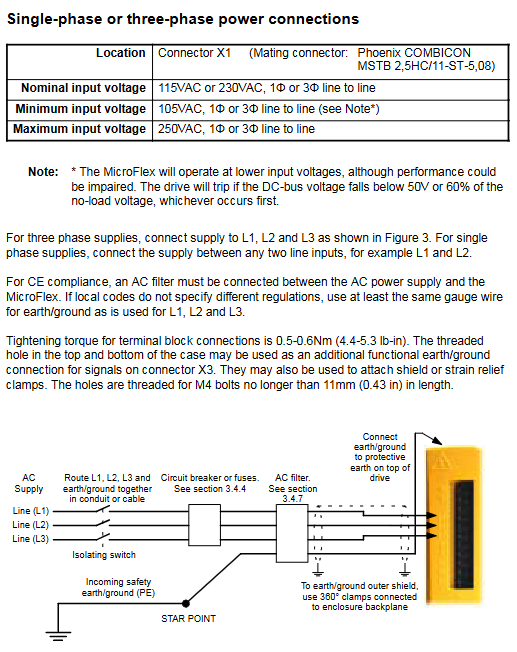

电源接线：

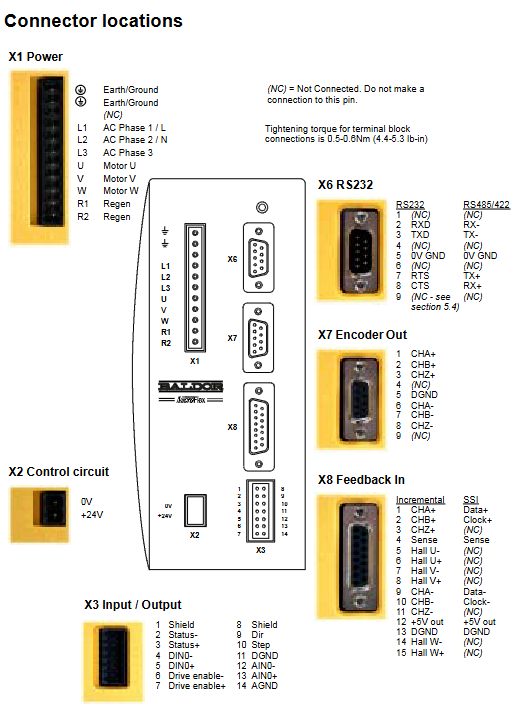

主电路：L1/L2/L3 接输入电源，U/V/W 接电机绕组，R1/R2 接再生电阻
保护配置：推荐使用 Ferraz Shawmut 系列熔断器（3A 机型 10A/8A，6A 机型 20A/12.5A，9A 机型 25A/20A）
接地要求：保护接地导体≥2.0mm²（铜），接地泄漏电流最大 3.4mA / 相
反馈接线：
增量编码器：X8 接口（15 针），CHA±/CHB±/CHZ± 差分信号，支持霍尔信号输入
SSI 编码器：X8 接口（15 针），Data±/Clock± 差分信号，最长线缆 30.5m
信号接线：
模拟量输入：X3 接口 AIN0±，±10V 范围，12 位分辨率
数字量 I/O：X3 接口（驱动使能、通用输入、脉冲 + 方向、状态输出）
串口通信：X6 接口（RS232/RS485），默认 57.6Kbaud
（3）再生电阻选型
最小电阻：39Ω（避免过流损坏驱动器）
推荐型号：RG56（56Ω/44W）、RG39（39Ω/100W）
安装要求：与易燃物保持安全距离，上方≥50mm，左右≥26mm
配置与调试流程
（1）软件工具
必备软件：WorkBench v5（支持 Windows 95 及以上系统）
硬件要求：PC 需 Intel Pentium 133MHz 处理器、32MB 内存、24MB 硬盘、串口（RS232/RS485）
核心功能：Commissioning Wizard（调试向导）、Fine-tuning（增益微调）、Parameters（参数配置）、Scope（示波器）
（2）调试步骤
硬件连接：PC 与驱动器通过串口线连接（X6 接口），接通 24VDC 控制电源和主电路电源
软件启动：安装 WorkBench v5，创建新项目，扫描并连接驱动器
向导配置：通过 Commissioning Wizard 选择控制模式、电机型号、反馈类型，自动完成参数整定
微调优化：通过 Fine-tuning 工具调整电流 / 速度 / 位置环增益，执行测试运动验证性能
参数保存：将配置参数保存至驱动器非易失性内存，避免断电丢失
（3）控制模式说明
控制模式 信号来源 核心用途 关键参数
扭矩控制 模拟量输入 / 软件指令 恒扭矩输出场景 扭矩常数、电流环增益（KIPROP/KIINT）
速度控制 模拟量输入 / 软件指令 恒速运行场景 速度环增益（KVPROP/KVINT）、加速 / 减速时间
位置控制 脉冲 + 方向输入 精密定位场景 电子齿轮比（FOLLOWNUMERATOR/FOLLOWDENOM）
故障排查与维护
（1）故障指示与处理
状态 LED 故障类型 排查要点
红色闪烁（1-11 次） 对应错误码（1 = 母线过压，3 = 过流等） 查看 AXISERROR/DRIVEERROR 参数，检查接线 / 负载
红绿交替闪烁 欠压警告 检查主电路电源是否接入，DC 母线电压是否≥50V
不亮 控制电源故障 检查 24VDC 电源接线，确保电压在 20-30V 范围内
（2）常见问题解决
通信故障：确认 PC 串口选择正确，使用 “扫描所有串口” 功能，检查串口线接线
驱动器无法使能：检查 X3 接口驱动使能信号（6/7 针）是否有效，清除故障状态
电机不稳定：降低速度环比例增益（KVPROP），确认电流环参数与电机匹配
（3）维护要点
定期检查：散热风道是否通畅，制动电阻温度是否正常，线缆屏蔽层是否完好
线缆维护：反馈线缆与动力线缆间距≥76mm，避免平行布线，交叉时保持 90°
软件维护：定期备份驱动器配置参数，使用 SupportMe 功能收集系统信息
配件与合规信息
（1）关键配件
配件类型 型号示例 功能用途
冷却风扇 FAN001-024 为 6A/9A 机型提供强制风冷，输入 23-27.5VDC
EMC 滤波器 FI0015A00 抑制电磁干扰，符合 CE 指令要求
再生电阻 RG56/RG39 消耗制动能量，避免母线过压
专用线缆 CBL030SP-MHCE 电机动力线缆 / 反馈线缆，带屏蔽层
（2）合规要求
CE 合规：需安装 EMC 滤波器，电机线缆长度≤30m，屏蔽层 360° 接地
EMC 合规：符合 EN61000-6-3（住宅 / 商业环境）、EN61000-6-4（工业环境）标准
接线要求：动力线缆与控制线缆分开布置，交叉时呈 90°，减少电磁干扰
