Woodward easYview 系列 是面向开关设备制造商等用户的 HMI 解决方案
时间: 2026-01-12浏览次数：
Woodward easYview 系列 是面向开关设备制造商等用户的 HMI 解决方案
Woodward easYview 系列 是面向开关设备制造商等用户的 HMI 解决方案
产品概述
产品定位：为开关设备制造商、发电机组封装商等提供远程控制、监控与可视化的 HMI 解决方案
型号分类：三款核心型号，关键参数如下：
| 型号 | 屏幕尺寸 | 最大连接设备数（mini-SCADA） | 分辨率 | 重量 |
| easYview-07-030 | 7 英寸 | 3 台 | 1024×600 | 约 2kg |
| easYview-10-150 | 10.1 英寸 | 18 台 | 1280×800 | 约 3.9kg |
| easYview-15-150 | 15.6 英寸 | 18 台 | 1920×1080 | 约 6.9kg |
适用场景：医院、数据中心、海上钻井平台、垃圾填埋场沼气发电等

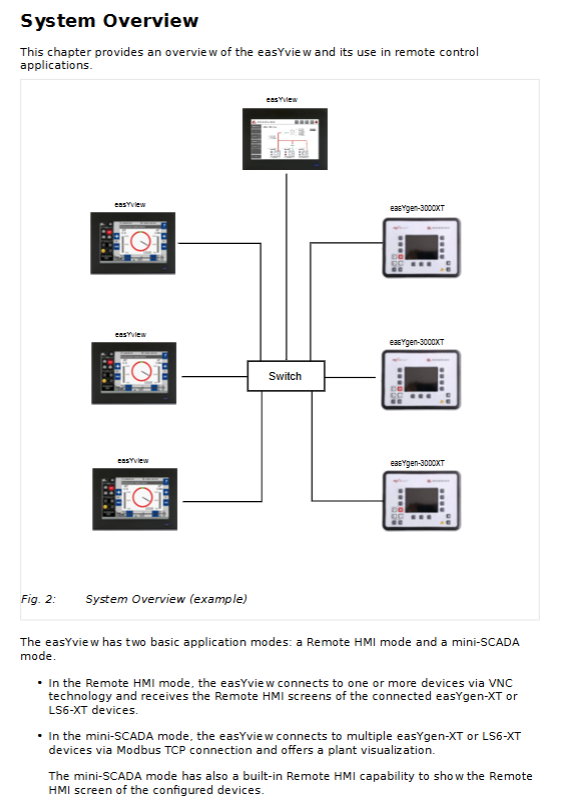

核心功能与工作模式
工作模式
Remote HMI 模式：通过 VNC 技术连接 1 台 easYgen-3000XT/LS-6XT，支持 1-4 个屏幕同时显示（7 英寸 1 屏、10 英寸 2 屏、15 英寸 / PC 4 屏）
mini-SCADA 模式：通过 Modbus/TCP 协议连接多设备，提供系统级可视化，支持定制化拓扑
关键特性
支持设备级联：Master/Slave 配置，实现多 easYview 共享远程屏幕
个性化定制：可修改 logo、调整母线颜色、配置主电源数据来源等
安全防护：IP66 防尘防水（正面），符合 UL、CE 等认证标准
安装与配置
安装要求
安装人员：必须为合格电工，需遵守 5 项电气安全规则

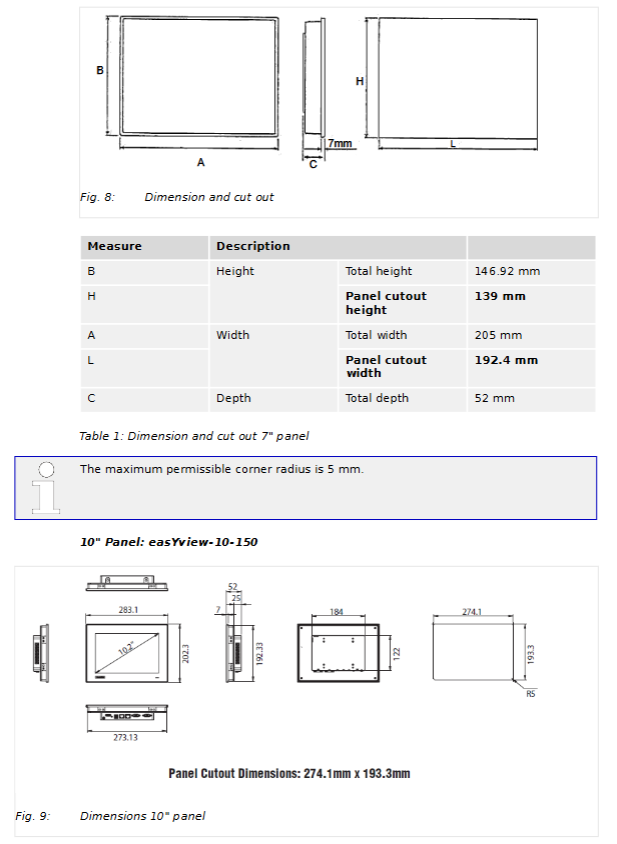

开孔尺寸：7 英寸（192.4×139.0mm）、10 英寸（274.1×193.3mm）、15 英寸（411.9×261.2mm）
连接接口：仅使用LAN A 以太网端口和 24V DC 电源接口（±20% 电压波动）
配置流程
首次设置：连接网络→配置 IP 地址（同一子网）→选择工作模式→设置密码（默认 user/user，建议修改）
模式切换：通过设置页面选择 mini-SCADA/Remote HMI，点击 “Apply” 生效
设备连接：mini-SCADA 模式需配置 Modbus 从站 ID（参数 3188）和协议（5016）
技术规格
硬件参数
处理器：NXP ARM Cortex-A53 i.MX 8M Mini（4 核 1.6GHz）
存储：2GB DDR4 RAM + 16GB eMMC
触摸屏幕：投射电容式，10 点触控，透光率≥85%
工作环境：温度 - 20~60℃，振动防护 2 Grms（5-500Hz）
软件配置
操作系统：Linux Yocto 3.3（Woodward 定制版）
第三方软件：atvise builder 3.9.1、WebVNCServer 等
license 限制：7 英寸支持 30 个 CCD，10/15 英寸支持 150 个 CCD
故障排除与安全须知
常见故障及解决
| 故障现象 | 原因 | 解决措施 |
| 屏幕黑屏但蓝色 LED 亮 | 显示故障 | 联系 Woodward 服务伙伴 |
| mini-SCADA 页面元素黄闪 | 设备连接失败 | 检查 IP 地址和 Modbus 配置 |
| “CCD exceeded!” 弹窗 | 数据连接数超限 | 切换至 PC 模式，关闭多余浏览器 |
| 远程连接中断 | 网络冲突或 VNC 端口占用 | 检查 IP 冲突，释放占用端口 |
安全规则
禁止非授权人员操作或修改设备
操作前需切断电源，避免静电放电
禁止使用非认证备件或擅自改装设备
关键问题
问题：easYview 系列的两种工作模式（Remote HMI 和 mini-SCADA）核心区别是什么？
答案：核心区别在于连接方式和应用场景。Remote HMI 模式通过 VNC 技术连接1 台easYgen-3000XT/LS-6XT，侧重单设备详细控制与参数查看；mini-SCADA 模式通过 Modbus/TCP 协议连接多台设备（7 英寸最多 3 台、10/15 英寸最多 18 台），侧重系统级整体监控与拓扑可视化，支持多设备并行状态展示。
问题：安装 easYview 设备时，需重点关注哪些关键要求？
答案：需关注三点核心要求。一是人员资质，必须由合格电工操作，遵守电气安全规则；二是硬件连接，仅使用 LAN A 以太网端口和 24V DC 电源接口，避免静电放电；三是安装尺寸，需按对应型号开孔（如 7 英寸为 192.4×139.0mm），紧固后确保 IP66 防护等级。
问题：当 easYview 出现 “CCD exceeded!” 弹窗时，可能的原因及解决方法是什么？
答案：原因是 mini-SCADA 模式下数据连接数（CCD）超出 license 限制，多因同时在 easYview 和 PC 浏览器打开可视化页面导致。解决方法：一是在 easYview 上切换至PC 模式（仅占用 1 个 CCD）；二是关闭 PC 端多余浏览器，或刷新页面重新连接；三是若仍未解决，关闭 PC 浏览器后重启 easYview 设备。
