WOODWARD easYview miniSCADA可视化解决方案

产品概述

产品定位：专为 Woodward 电源管理控制器控制的发电机组 fleet 设计的 miniSCADA 可视化解决方案，作为现成 HMI 选项，满足开关设备制造商、发电机组封装商等用户的安全远程控制、监控与可视化需求。

核心优势：

无需大量现场工程工作，预设设备连接和数据结构

兼顾室内外使用，具备宽工作温度范围、IP66 防护、防眩光处理和高亮度显示

支持品牌个性化，可更换 logo 和启动屏幕

适用场景：医院、数据中心、海上钻井平台、垃圾填埋场、租赁设备、废水沼气发电等。

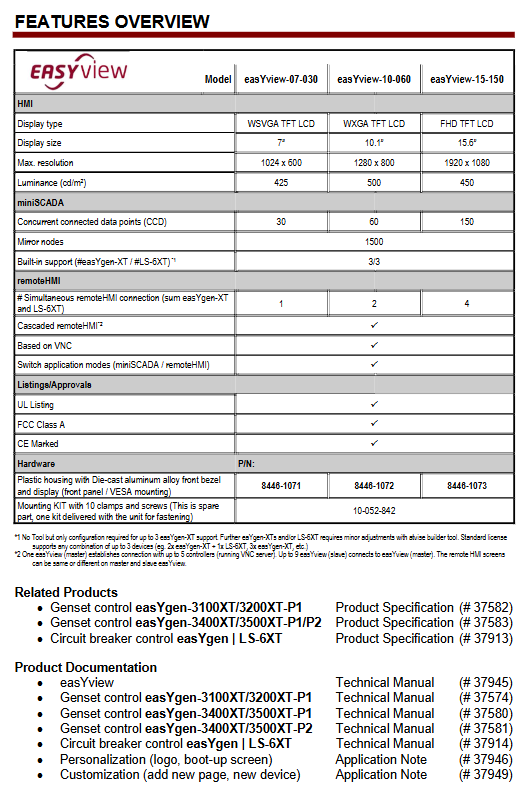

型号与关键参数对比

型号 easYview-07-030 easYview-10-060 easYview-15-150

显示尺寸 7 英寸 10.1 英寸 15.6 英寸

显示类型 WSVGA TFT LCD WXGA TFT LCD FHD TFT LCD

最大分辨率 1024×600 1280×800 1920×1080

亮度（cd/m²） 425 500 450

重量 2kg（4.44lb） 3.9kg（8.63lb） 4.1kg（13.15lb）

miniSCADA 并发数据点（CCD） 30 60 150

同时 remoteHMI 连接数 1 2 4

硬件料号 8446-1071 8446-1072 8446-1073

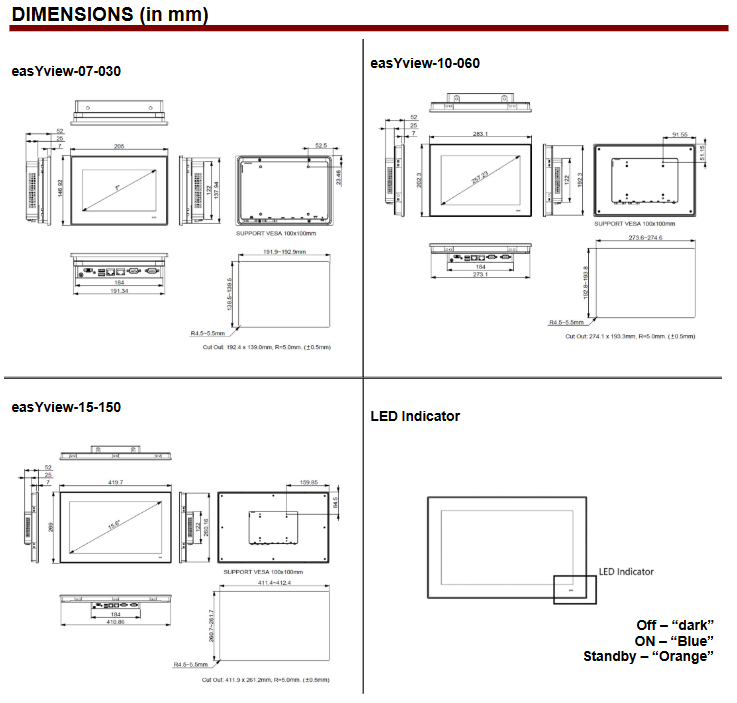

开孔尺寸（mm） 192.4×139.0（R5.0mm） 274.1×193.3（R5.0mm） 411.9×261.2（R5.0mm）

核心功能与工作模式

双工作模式

miniSCADA 模式：

连接方式：通过 Modbus TCP 连接多台 easYgen-XT 和 / 或 LS-6XT

预设支持：3 台 easYgen-XT + 3 台 LS-6XT 的数据结构，共 6 台设备

核心用途：系统级性能可视化，适合常规运行和维护时查看高频 / 常用值

扩展能力：可通过 atvise® 工具添加第三方设备、调整单线图等

remoteHMI 模式：

连接方式：通过 VNC 连接单个控制器

显示能力：根据屏幕尺寸同时显示 1/2/4 个不同远程 HMI 屏幕

核心用途：调试、故障排除、参数设置、查看报警 / 事件日志

级联功能：1 台主 easYview 可连接 5 台控制器，最多 9 台从 easYview 可连接主 easYview

关键特性

网络功能：支持设备列表搜索过滤、自动连接上次连接设备

定制化：通过调优参数实现基础定制，通过密码保护的 atvise® 工具实现深度定制

PC 模式：释放 easYview 硬件授权，可通过 PC 进行定制

多语言：支持连接控制器的多语言远程 HMI 屏幕

安全合规：CE 认证、UL 认证、FCC A 级认证

技术规格

电源与环境

电源供应：24Vdc±20%（低电压 / 有限能源电源）

功耗：典型 9W，最大 21W

工作温度：-20~60℃（-4~140℉）

存储温度：-30~70℃（-22~158℉）

环境湿度：40℃时 95% RH（无冷凝）

防护等级：正面 IP66（带夹具紧固）

抗振 / 抗冲击：工作时 2Grms 随机振动（5-500Hz），11ms 内 10G 冲击

硬件配置

处理器：NXP® ARM® Cortex™-A53 i-MX 8M 四核 1.6GHz 处理器

内存：2GB DDR4 RAM

存储：16GB eMMC

备份内存：1MB FRAM

触摸屏：投射电容式（P-CAP），10 点触控，透光率≥85%，铅笔硬度≥7H

接口：仅使用电源输入和 LAN A 以太网接口，其他接口不用于 easYview 应用

安装方式：前面板安装和 VESA 100×100mm 安装，含 10 个夹具和螺丝的安装套件（料号 10-052-842）

软件配置

操作系统：Linux

应用软件：miniSCADA 模式用 atvise®，remoteHMI 模式用 VNC

定制与支持

定制相关

基础定制：通过调优参数和在线键盘实现（如删除 easYgen、更改母线颜色等）

深度定制：使用 atvise® SCADA 工具（需参考应用笔记 AN#37949）

品牌个性化：可更换 logo 和启动屏幕（需参考应用笔记 AN#37946）
