Woodward MicroNet™ Plus模块化数字控制系统
时间: 2026-01-09浏览次数：
Woodward MicroNet™ Plus模块化数字控制系统
Woodward MicroNet™ Plus模块化数字控制系统
产品基础信息
产品名称 MicroNet™ Plus 数字控制系统
核心定位 原动机专用模块化控制，支持冗余 / 单配置，兼顾简单与复杂场景
适配原动机 燃气轮机、蒸汽轮机、水轮机、柴油 / 燃气发动机
目标行业 发电、油气勘探、船舶运输、过程工业
硬件配置与规格
（1）核心硬件组件
组件 规格详情
CPU 配置 - 型号：CPU5200（支持 8 个机箱，冗余以太网 / CAN，适用于 I/O 密集型场景）、CPU5200L（单机箱，单以太网 / CAN，适用于有限 I/O 场景）
- 冗余模式：主 / 备架构，故障切换 < 1ms，内存同步，不影响原动机运行
- 单 / 冗余升级：单 CPU 可通过添加第二 CPU + 软件修改升级为冗余配置

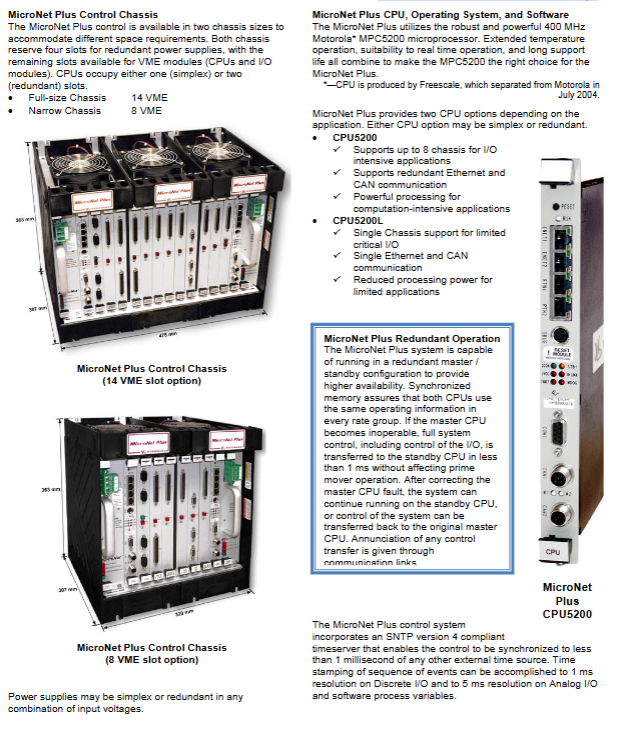

机箱规格 - 全尺寸：14 个 VME 槽，含 4 个电源槽，尺寸 478×363×307mm，重量 24kg
- 窄尺寸：8 个 VME 槽，含 4 个电源槽，尺寸 320×363×307mm，重量 16kg
- 安装方式：壁装或 19 英寸机架适配
电源配置 - 输入选项：18-36Vdc、100-150Vdc、88-132Vac（47-63Hz）、180-264Vac（47-63Hz）
- 配置模式：单电源或冗余电源组合
I/O 模块 - 类型：模拟量、离散量、专用模块，支持单 / 双 / 三重配置
- 核心特性：热插拔（不断电更换）、通道间高隔离、部分为 “智能模块”（自带微控制器，自诊断 + 在线校准）
- 时间戳：离散 I/O 事件 1ms 分辨率，模拟 I/O 及软件变量 5ms 分辨率
（2）环境与认证
类别 具体参数
工作环境 温度 0-55°C（32-131°F），振动符合 Lloyd’s ENV2 标准，冲击符合 US MIL-STD-810C（15G，11ms 半正弦脉冲）
合规认证 - 北美：UL Class I Division 2（Groups A/B/C/D，T3A）
- 欧洲：CE（EMC / 低电压 / ATEX 指令）、ATEX Zone 2（Cat.3，Group II G）
- 船舶：ABS Rules 2006、DNV（Temp Class A/Hum Class B/Vib Class B/EMC Class A）、LRS（ENV1/ENV2）
核心功能与软件
（1）控制与编程功能
功能类别 详细说明
核心控制能力 转速 / 负载控制、防喘振控制、燃烧控制、温度 / 过程控制、系统顺序控制、辅助设备控制、报警 / 停机 annunciator
编程环境 - 工具：GAP™（图形化应用编程工具），支持功能块图、顺序功能图、梯形图
- 仿真：NetSim™仿真环境，可对接过程模型测试程序，缩短调试时间
- 操作系统：VxWorks® 实时系统，支持多速率组（最快 5ms 关键控制循环，慢速率组适配非关键逻辑）
关键特性 - 确定性：控制逻辑执行不受程序负载或代码修改影响，动态性能可预测
- 时间同步：SNTPv4 兼容，与外部时间源同步误差 < 1ms
（2）通信与扩展能力
类别 具体参数
支持协议 以太网 TCP/IP、UDP/IP、OPC DA 3.0/AE 1.0、Ethernet Global Data（EGD）、Modbus RTU/ASCII（以太网 / 串口）、CANopen、自定义专有驱动

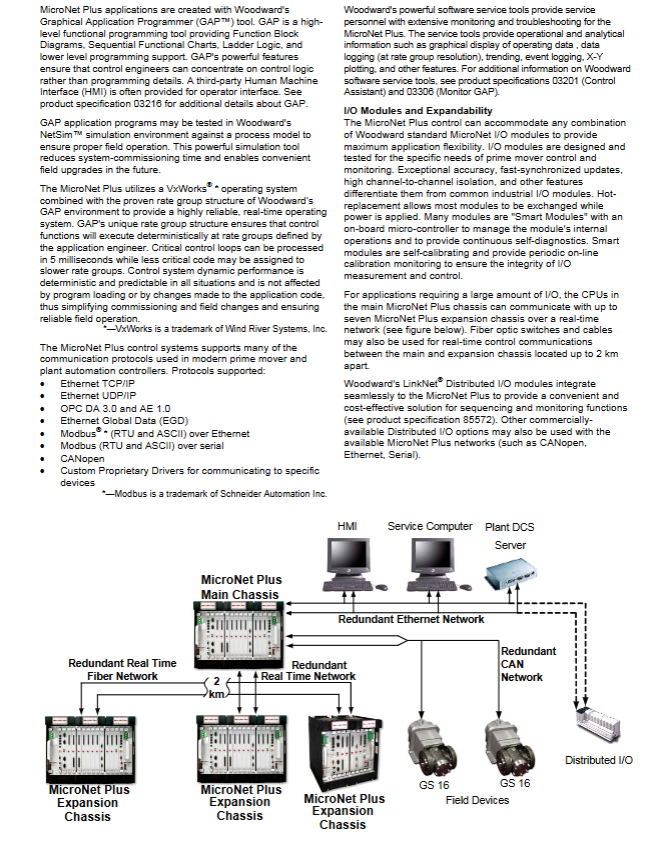

扩展能力 - 机箱扩展：主机箱可通过实时网络连接 7 个扩展机箱，支持光纤通信（最长 2km）
- 分布式 I/O：兼容 Woodward LinkNet® 模块及第三方 CANopen / 以太网 / 串口分布式 I/O
服务工具 Control Assistant（03201）、Monitor GAP（03306），支持数据图形显示、日志记录、趋势分析、事件记录、X-Y 绘图
系统优势与价值
高可靠性：冗余 CPU / 电源、模块自诊断、在线校准，适配关键原动机控制场景
灵活性：模块化 I/O 组合、多编程方式、多协议通信，可从简单到复杂场景无缝适配
可维护性：热插拔模块、远程诊断、仿真测试，降低停机时间与调试成本
实时性：最快 5ms 控制循环，1ms 事件时间戳，满足原动机高精度控制需求
