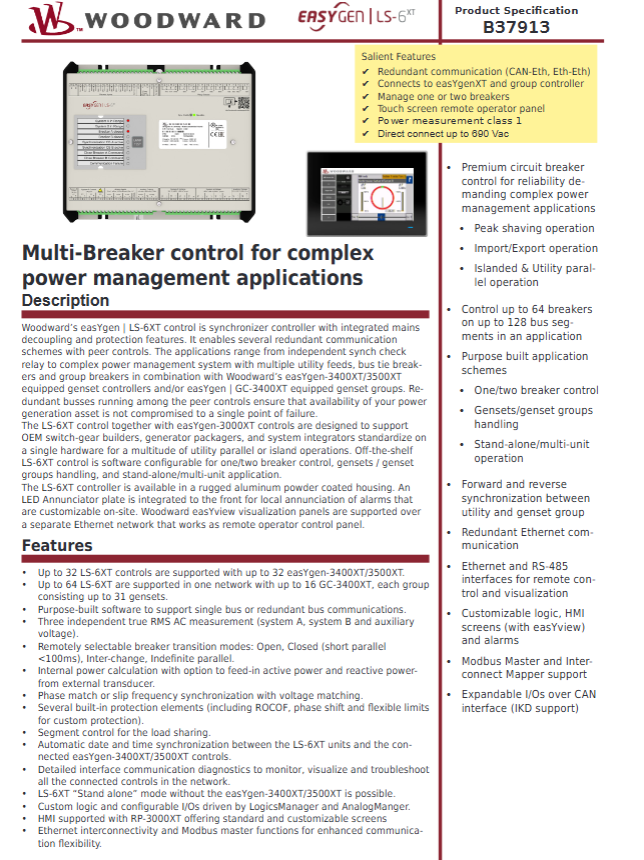

Woodward easYgen LS-6XT多断路器控制，适用于复杂的电源管理应用
基础信息
产品型号easYgen LS-6XT系列（断路器控制器）
核心定位 复杂电力管理场景的高端断路器控制，集成同步、保护、通信功能
目标用户 OEM 开关柜制造商、发电机组装商、系统集成商
适配场景 电网并联运行、孤岛运行、多机组联动、峰值削峰、进出口电力控制
核心硬件配置与规格
（1）电源与环境参数
类别 具体规格
电源输入 电压范围 8-40Vdc（支持12/24Vdc）最大功耗 22W
工作环境 温度 - 40°C~70°C湿度 95% 无凝露
存储环境 温度 - 40摄氏度~80摄氏度

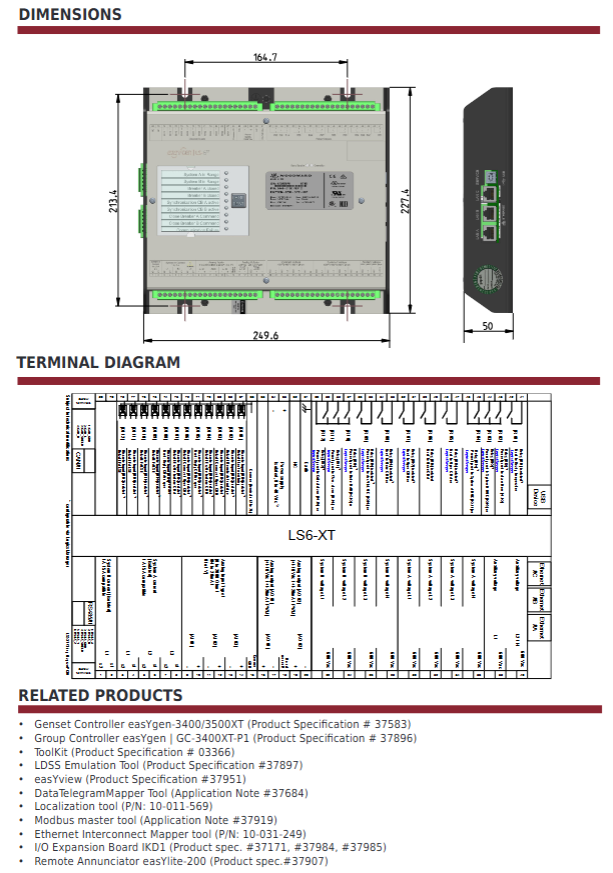

结构规格 金属粉末涂层外壳，尺寸 250（W） ×228（高）×50（深）毫米（P1型号），重量约 1.75kg，防护等级 IP20
认证合规CE、UL、cUL、LR、ABS（美国船级社）认证
（2）测量与 I/O 接口
接口类型 规格详情
电压测量 支持系统 A、系统 B、辅助电压三路独立测量；适配 100/400/600/690Vac测量精度 0.5级级；支持 3Ph3W/3Ph4W/1Ph2W/1Ph3W接线
电流测量 支持系统 A、系统 B 电流测量；CT 输入 1A/5A 软件可选；线性测量范围 系统A为 3.0×腐蚀，系统B为 1.5×愤怒测量精度 0.5级级
离散输入（二）12路光隔离输入，电压范围 8-40Vdc输入电阻约 20kΩ支持 IKD 模块扩展至 32 路
离散输出（DO）12路继电器输出，触点材质 AgNi负载 2A@250Vac/24Vdc支持 IKD 模块扩展至 32 路
模拟输入（AI）3路隔离输入，支持 0-1V/0-2000Ω/0-20mA分辨率 16 位；可自由标定
模拟输出（AO）2路隔离输出，支持 ±10V/±20mA/PWM分辨率 12 位；AO#1 绝缘电压 100交流电，AO#2强化绝缘 300Vac
（3）通信接口
通信类型 核心参数
冗余通信 支持 CAN Eth、Eth Eth冗余方案，避免单点故障
以太网 3 个独立 RJ-45型端口，支持 10/100Base-T用于远程控制、可视化及组控制器联动
RS-485接口支持 Modbus RTU协议，用于远程控制与数据交互
CAN 总线 支持 CANopen协议，用于 IKD 模块扩展 I/O 及设备互联
USB 用于 工具包软件配置与维护
核心功能与特性
（1）控制与同步功能
断路器控制：支持 1-2 台断路器（CBA/CBB）可配置闭合 / 断开逻辑，支持脉冲（<100ms）或持续输出
负载转移模式：4 种可选（开放过渡/封闭过渡/交换/无限并行）适配不同电力切换场景
同步并网：支持相位匹配、滑差频率同步，具备电压匹配功能；支持电网与机组组之间的正向 / 反向同步
死母线闭合：自动检测无电压母线，满足条件后安全闭合断路器，支持多设备协商机制
（2）测量与保护功能
功率测量：1级级精度，支持有功 / 无功功率计算，可接入外部传感器数据
内置保护：包含 ROCOF（预测变化率）、对等值、灾害限值保护等，可自行确定保护范围
监测范围：电压、电流、频率（30-85Hz）相位、功率因数等关键参数
（3）编程与扩展功能
物流经理：支持自定义逻辑编程，关联 I/O 信号、报警条件及控制指令
模拟经理：模拟量处理，支持传感器曲线标定、自定义换算公式
I/O 扩展：通过 CAN 总线连接 IKD 模块，最多扩展至 32 路 DI/32路 DO
自定义配置：支持 HMI 屏幕（RP-3000XT）报警信息、逻辑规则的个性化配置
（4）系统联动与管理
规模支持：最多 32 台 LS-6XT与 32 台 易生-3400XT/3500XT联动；或 64 台 LS-6XT与 16 台 GC-3400XT（每天最多31台机组）联动
分段控制：支持 128 个母线分段的负载分担管理
数据同步：LS-6XT与关联设备自动同步日期时间
诊断功能：详细的通信诊断，可视化监测所有联网设备状态，便于故障排查
