Woodward easYgen LS-6XT 系列 断路器控制单元
时间: 2026-01-09浏览次数：
Woodward easYgen LS-6XT 系列 断路器控制单元
Woodward easYgen LS-6XT 系列 断路器控制单元
基础信息
产品型号 easYgen LS-6XT 系列（代表型号 LS-612XT-P1/P2）
核心定位 断路器控制、双系统同步监测、故障报警、逻辑扩展
适配对象 发动机 - 发电机组（GCB/MCB/GGB 控制）
认证资质 UL/cUL、CE、Lloyd’s（ENV1/ENV2）、ABS 船级认证
系统硬件与接口配置
（1）核心接口参数
接口类型 规格详情
电源输入 电压范围 8-40Vdc，建议串联 6A 慢熔保险丝，功耗约 6W
电压测量（双系统） 支持 3Ph4W/3Ph3W/1Ph3W/1Ph2W 接线；测量范围 120/480/690Vac（PT 二次侧）
电流测量（双系统） 支持 L1/L2/L3 三相或单相对地测量；CT 输入 1A/5A 可选，系统 A 占 6 端子，系统 B 占 2 端子
离散输入（DI） 12 路光隔离，输入电压 8-40Vdc，支持 NO/NC 配置；可通过 IKD 模块扩展至 32 路（P2 型号）
离散输出（DO） 12 路继电器，无源触点，通用负载 2A@250Vac/24Vdc；可通过 IKD 模块扩展至 32 路（P2 型号）
模拟输入（AI） 3 路，支持 0-2000Ω（电阻型）、0/4-20mA（电流型）、0-1V（电压型），支持 Pt100/Pt1000/VDO 传感器
模拟输出（AO） 2 路，支持 ±20mA、±10V、PWM 输出， galvanically 隔离，可配置滤波时间常数

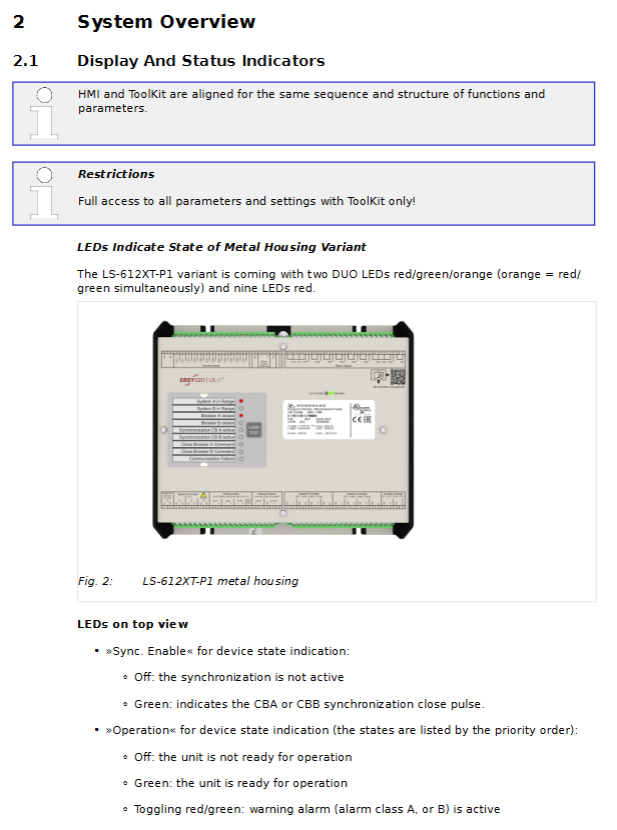

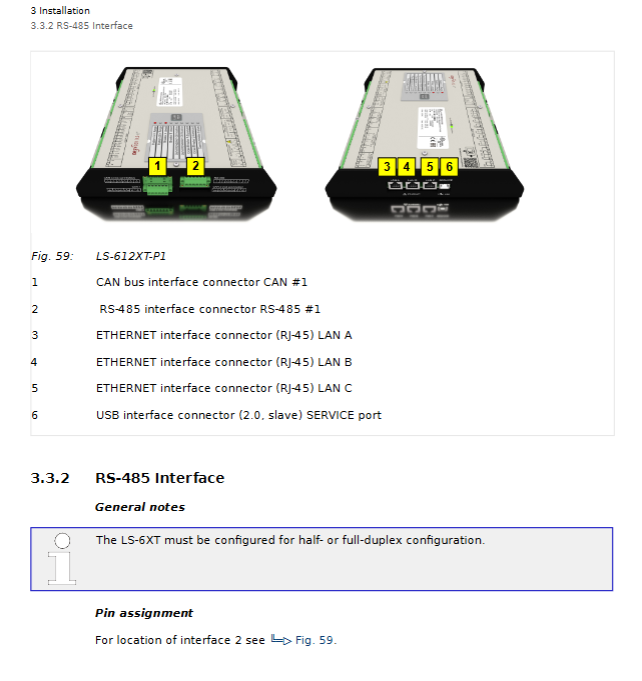

通信接口 RS-485：支持半 / 全双工，最大传输距离依波特率；USB 2.0：服务端口，ToolKit 连接；CAN Bus：支持 CANopen，最大 2500m（20kBaud）；以太网：3 个 RJ-45 端口，支持 10/100Base-T，最大传输 100m
（2）结构与环境规格
类别 具体参数
外壳结构 金属材质，尺寸 227（宽）×250（高）×50（深）mm；面板开孔需符合 drill plan
防护等级 IP66（螺钉安装）、IP54（夹具安装）、IP20（背部）
环境耐受 工作温度 - 20°C~70°C，存储温度 - 30°C~80°C；湿度 95% 无凝露（≤40°C 时 85%）
抗干扰性能 振动：5-100Hz 正弦扫频（4G）、10-500Hz 随机振动（1.04Grms）；冲击：40G 锯齿波脉冲（11ms）
核心功能与操作
（1）核心控制功能
断路器控制：支持 CBA（主断路器）和 CBB（备用断路器）的闭合 / 断开，可配置脉冲（0.1-9.9s）或持续输出模式，支持自动解锁（Pre-open 脉冲）功能
同步并网控制：监测双系统电压差（0.50-20.00%）、频率差（±0.49Hz）、相位差（±60°），满足条件后触发并网，支持相位补偿（-180°~180°）
死母线闭合：支持 A/B 双系统均死、一死一活场景闭合，检测阈值 0-30% 额定电压，延迟 0-20s，支持多设备协商机制
负载转移：支持 Open Transition（先断后合）、Closed Transition（先合后断）、Interchange（负载斜坡转移）、Parallel（并联运行）四种模式
故障 decoupling：监测过频 / 欠频、过压 / 欠压、相位偏移、df/dt 等阈值，触发后自动断开指定断路器（CBA/CBB 或两者）
（2）编程与配置方式
配置方式 操作路径 核心功能
本地操作 前端面板（LCD + 按键） 参数查看、模式切换、手动控制断路器、报警确认
远程操作 Remote Panel RP-3000XT（以太网） 全功能可视化操作，支持 Full/Annunciator/Off 三种模式
PC 端配置 ToolKit 软件（Windows 7/8.1/10） 全参数配置、逻辑编程、模拟量处理、数据趋势监测、日志导出
逻辑编程 LogicsManager 支持 AND/OR/NAND 等逻辑组合，可自定义离散 I/O 关联、报警触发条件
模拟量处理 AnalogManager 支持 8 种传感器曲线、2 个自定义表格（9 点标定），支持单位转换（°C→°F、bar→psi）
（3）报警与日志
报警等级：6 级（A-F），A/B 级为警告（不跳闸），C-F 级为停机（断开断路器）
事件日志：记录 300 条系统事件（含时间戳），支持 FIFO 存储，可手动清除
报警监测：涵盖电压 / 频率超限、相位旋转 mismatch、I/O 故障、通信异常等 20 + 类报警
关键配置参数
（1）权限与密码分级
权限等级 访问方式 核心权限
CL0（用户级） 无密码 仅查看数据、确认报警
CL1（基础级） 密码 0001 修改非关键参数（如语言、单位）
CL3（调试级） 密码 0003 全参数配置、逻辑编程、恢复出厂设置
CL5（超级调试级） 密码 0500 固件更新、高级参数配置
临时权限 算法生成密码 临时访问对应等级，超时自动退出
（2）核心功能配置参数示例
参数类别 关键参数 默认值 配置范围
同步控制 电压差阈值（CBA） 5.00% 0.50-20.00%
频率差阈值（CBA） ±0.18Hz -0.49-0.49Hz
相位差阈值（CBA） ±7.0° -60.0-60.0°
死母线控制 检测阈值 10% 0-30%
闭合延迟 5.0s 0.0-20.0s
通信配置 CANopen 波特率 125kBaud 20-1000kBaud
以太网 IP 模式 静态 静态 / 动态（DHCP）
负载转移 转移时间（CBA↔CBB） 1.00s 0.50-99.99s
关键问题
问题 1：LS-6XT 的双断路器（CBA/CBB）控制功能如何实现，核心配置差异是什么？
答案：双断路器控制通过 “CBA/CBB 模式” 实现，核心是对两台断路器的独立控制与联动逻辑：① 硬件配置：CBA 对应主回路断路器，CBB 对应备用 / 负载回路断路器，均支持闭合 / 断开脉冲 / 持续控制，可配置自动解锁（Pre-open）功能；② 核心差异：CBA 侧重主回路并网、死母线闭合及系统 A decoupling，CBB 侧重备用回路切换及系统 B 关联控制，闭合优先级 CBA 高于 CBB；③ 联动逻辑：支持负载转移（四种模式）、同步并网联动（CBA 闭合后 CBB 同步）、故障时选择性断开（如系统 A 故障断 CBA，系统 B 故障断 CBB）；④ 配置要点：需通过参数 9018（Breaker mode）切换 “CBA”/“CBA/CBB” 模式，分别配置两者的同步阈值、死母线条件及联动延迟。
问题 2：LS-6XT 的扩展 I/O（IKD 模块）如何配置与使用，支持哪些扩展场景？
答案：IKD 模块是外部 I/O 扩展方案，核心配置与场景如下：① 支持模块类型：IKD1（8DI+8DO）、IKD-IN-16（16DI）、IKD-OUT-16（16DO），P1 型号支持 2 个 IKD（16DI+16DO），P2 型号支持 4 个 IKD（32DI+32DO）；② 连接方式：通过 CAN1 总线连接，需配置 CAN 波特率与模块地址，屏蔽线缆暴露长度≤25mm；③ 配置路径：ToolKit 中 “Configure Inputs/Outputs→External Discrete Inputs/Outputs”，可设置 DI 的报警等级、延迟时间，DO 的逻辑关联；④ 扩展场景：适用于需更多离散信号采集（如多传感器报警）或输出控制（如多执行器联动）的复杂系统，例如船舶动力系统中多回路状态监测、工业机组多设备联动控制。
问题 3：LS-6XT 的同步并网与死母线闭合功能的核心逻辑及安全机制是什么？
答案：两者均为断路器闭合的核心功能，逻辑与安全机制如下：① 同步并网逻辑：实时监测双系统电压 / 频率 / 相位，满足预设阈值（电压差≤20%、频率差≤±0.49Hz、相位差≤±60°）且持续设定时间（默认 3s）后，触发闭合；支持 “滑差频率”“相位匹配” 两种同步模式，可通过相位补偿抵消变压器相位偏移；② 死母线闭合逻辑：检测系统电压低于阈值（0-30% 额定电压）且持续延迟时间（0-20s），满足 “无其他设备闭合请求”（多设备协商）后触发，支持 A 死 B 死、A 死 B 活、A 活 B 死三种场景；③ 安全机制：同步并网前校验相序一致性（CW/CCW），不一致则阻断闭合；死母线闭合需通过 LogicsManager 启用 “Enable close” 逻辑，且无 C/F 级报警；多设备场景下通过 “设备编号优先级” 避免同时闭合，闭合失败后自动释放权限，确保系统安全。
