WOODWARD LS-5系列| LS-521 V2（选项K12）断路器控制
基础信息
产品型号LS-521 V2（选项K12）
核心定位 断路器闭合 / 断开控制、双系统同步监测、故障报警与日志记录
适配对象 发电机断路器（GCB）、电网断路器（MCB）控制
认证资质UL/cUL（普通地区）、CE、劳氏（ENV1/ENV2）、ABS船级认证
系统硬件与接口配置
（1）核心接口参数
接口类型 规格详情
电源输入 电压范围 8-40Vdc功耗约 6W；建议串联 6A 慢熔保险丝
电压测量（双系统） 支持 3Ph4W/3Ph3W/1Ph3W/1Ph2W接线；测量范围 120交流电压（0-150Vac）、480Vac（0-600Vac）
电流测量（系统 A） 支持 L1/L2/L3三相或单相对地测量；CT 输入 1A/5A 可选
离散输入（DI）8路，光隔离设计；支持 否/NC配置，输入电压 8-40Vdc输入电阻约 20kΩ
继电器输出（DO）6路，无源触点；通用负载 2A@250Vac/2A@24Vdc，飞行员负载 1A@24Vdc
通信接口CANopen：默认 125kBaud最大传输距离 2500m（20kBaud）RS-232：默认 19.2kBd支持 工具包配置
（2）结构与环境规格
类别 具体参数

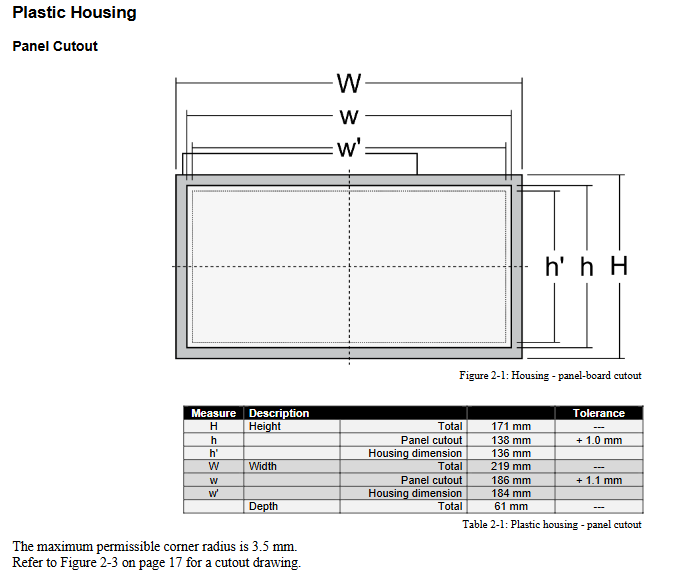

外壳结构 塑料材质，尺寸 219（宽）×171（高）×61（深）毫米面板开孔 186×138毫米
防护等级IP66（螺栓安全装置）、IP54（外装）、IP20（轴承部分）
重量 约 850g
工作环境 温度 - 20°C~70°C存储温度 - 30°C~80°C湿度 95% 无凝露（≤40°C时 85%）
抗干扰性能 振动：5-100Hz正弦扫频（4G）、10-500Hz随机振动（1.04Grms）冲击：40G 锯齿波脉冲（11毫秒）
核心功能与操作
（1）核心控制功能
断路器控制：支持 1 路断路器（CBA）的闭合 / 断开控制，可配置 1 个或 2 个继电器驱动；闭合脉冲宽度 0.1-0.5s，断开脉冲宽度 0.1-9.9s
同步并网控制：监测系统 A 与系统 B 的电压差（最大 20% 额定电压）、频率差（±0.49Hz）相位差（最大 20°），满足条件时触发并网，支持变压器相位补偿（-180°~180°）
死母线闭合：支持 A/B 双系统均死、一死一活场景的闭合控制；死母线检测阈值 0-30% 额定电压，延迟时间 0-20s
相序监测：支持系统 A/B 相序检测（CW/CCW）相序不匹配时阻断断路器闭合并报警
（2）配置与操作方式
配置方式 操作路径 核心功能

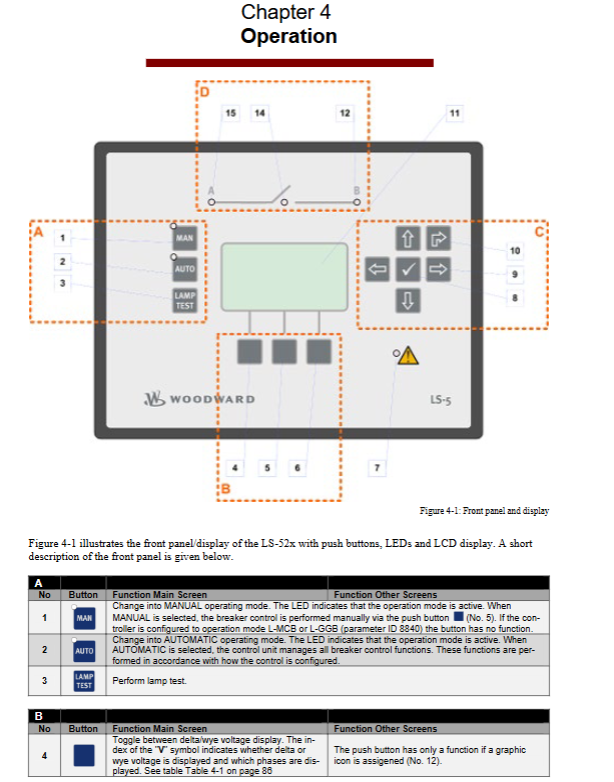

前端面板 按键 + LCD 显示屏 参数查看、模式切换（自动 / 手动）、断路器手动控制、报警确认
工具包软件 PC 端安装（支持 Windows 7/8.1/10）全参数配置、逻辑编程（物流经理）、数据趋势监测、事件日志导出
（3）报警与日志
报警等级：6 级报警（A-F），A/B级为警告（不跳闸），C-F 级为停机（立即断开断路器）
事件日志：300 条 FIFO 存储，记录报警触发 / 恢复、操作状态变更（如自动 / 手动切换、断路器动作），支持手动清除
关键配置参数
（1）密码与权限分级
权限等级 默认密码 核心权限
CL0（用户级别）无 仅查看数据、设置语言 / 时间
CL1（服务级别）0001修改非关键参数（如单位、报警复位时间）
CL3（调整级别）0003全参数配置、恢复出厂设置、逻辑编程
（2）核心配置参数示例
参数类别 关键参数 默认值 配置范围
同步控制 电压差阈值 5.00% 0.50-20.00%
频率差阈值（正 / 负）±0.18Hz-0.49-0.49Hz
相位差阈值 20° 0-20°
死母线控制 死母线检测阈值 10% 0-30%
死母线闭合延迟5.0秒0.0-20.0秒
通信配置CANopen波特率125kBaud 20-1000kBaud
RS-232接口波特率19.2公里2.4-115公里
