Woodward DSLC 数字同步器与负载控制器
时间: 2026-01-09浏览次数：
Woodward DSLC 数字同步器与负载控制器
Woodward DSLC 数字同步器与负载控制器
基础信息
产品定位 适用于三相交流发电机的微处理器控制设备，替代传统模拟控制
功能区分 全功能型号：含 VAR/PF 控制、过程控制；精简功能型号：无独立 VAR/PF、过程控制
适配电气规格 PT 配置：120/240V 星型（Y）/ 开口三角形（Open Delta）；CT 额定：初级电流适配 5A 次级
供电要求 输入电压 18-40Vdc（最大 77Vdc 耐受 5 分钟），功率 18W，最大电流 1A
组网能力 支持 LonWorks® 网络，最多 16 台 DSLC 通信，网络传输距离最大 500m
核心功能详解
（1）同步控制
控制模式
Off：同步功能禁用；Check：同步匹配但不输出合闸命令；Permissive：仅校验同步条件；Run：正常同步 + 合闸命令输出
关键功能
同步方式：相位匹配（快速同步，适用于备用电源）、滑差频率同步（确保正向功率，滑差参考 0-0.25Hz）
无压母线合闸：需启用参数，通过网络仲裁避免多机同时合闸，母线电压低于 40Vac 判定为无压
电压匹配：自动调整发电机电压至母线电压窗口（0-10%），支持启用 / 禁用
核心参数
参数名称 设定范围 默认值 单位
滑差频率参考 0.00-0.25 0.05 Hz
最大相位窗口 2-20 10 °
断路器延迟 0.00-2.00 0.10 s
合闸尝试次数 1-20 1 次
电压窗口 0.0-10.0 1.0 %
（2）负载控制
控制模式
模式 触发条件 核心用途
下垂模式 CB Aux 触点断开 单机运行或并联稳定
恒频负载分担 CB Aux 闭合 + 基载 / 过程控制断开 多机并联负载均分
基载模式 CB Aux + 基载 + Load/Unload 闭合 固定负载运行
过程控制模式 CB Aux+Load/Unload + 过程控制闭合 跟踪过程信号
关键功能
软加载 / 卸载：加载时间 1-7200s，卸载时间 1-7200s，支持斜坡暂停（DI 输入）
反向功率保护：瞬时跳闸（-1~-50% 负载）或延时跳闸（0.1-20s），可映射至继电器输出
远程负载参考：支持 4-20mA（0-30000kW）或 1-5Vdc 输入，线性插值计算负载目标
核心参数
参数名称 设定范围 默认值 单位
负载下垂 0.0-100 5.0 %
额定负载 0-30000 1000 kW
卸载跳闸电平 0-30000 0 kW
加载速率 0.01-100.00 1.00 %/s
反向功率电平 -1~-50 -1.0 % 负载
（3）VAR/PF 控制（全功能型号）
控制模式：禁用（仅电压匹配）/PF 控制（维持设定功率因数）/VAR 控制（维持设定无功功率）
关键功能
PF 分担：多机并联时，按平均功率因数均分无功负载
电压微调：维持母线电压在参考值 ± 电压调节率（1.0-10.0%）范围内
无功限制：额定 kVAR 可设为发电机 kVA 的 60%（0.8 滞后 PF 对应值）
核心参数
参数名称 设定范围 默认值 单位
PF 参考 0.00 滞后 - 0.00 超前 0.8 滞后 -
PF 死区 0.000-1.000 0.025 -
额定 kVAR 0-30000 20（发电机侧） kVAR
电压调节率 1.0-10.0 2.0 %
电压斜坡时间 1-600 60 s
（4）过程控制（全功能型号）
适配场景：热电联产、电网进出口功率控制、压力 / 液位维持等
关键功能
信号输入：支持 4-20mA/1-5V 过程信号，可配置直接 / 间接动作
PID 控制：比例增益（0.0001-100.0000）、积分时间（0-20s）、死区（0-20mA）
参考调节：本地参考（0-20mA）或远程参考（4-20mA），支持升降速率调整（0.01-20mA/s）
核心参数
参数名称 设定范围 默认值 单位
过程死区 0.00-20.00 0.10 mA
过程参考 0.0-20.0 12.0 mA
高限拾取 0.0-25.0 15.0 mA
低限拾取 0.0-25.0 10.0 mA
过程滤波 0.1-5.0 1.0 Hz

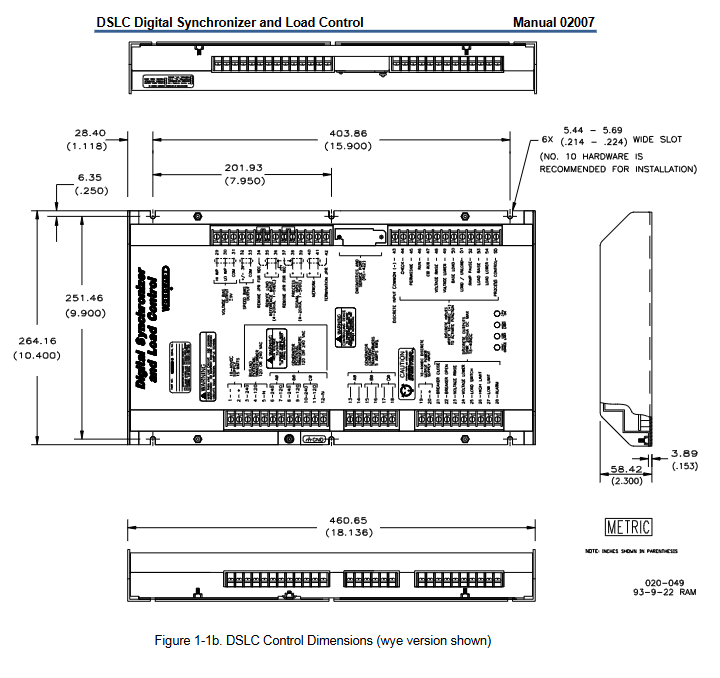

硬件与通信配置
（1）硬件接口
接口类型 数量 / 规格 关键说明
PT 输入 3 相（星型 / 开口三角形） 120V（65-150Vac）/240V（150-300Vac）
CT 输入 3 相 0-5A rms（最大 7A），精度 0.1% 满量程
离散输入（DI） 13 路 18-40Vdc，每路 10mA 标称电流
继电器输出（DO） 8 路 200mA 灌电流，含断路器合 / 分、报警等输出
模拟输入（AI） 2 路 4-20mA（243Ω）或 1-5Vdc（10kΩ）
模拟输出（AO） 2 路 速度偏置（±3Vdc/0.5-4.5Vdc 等）、电压偏置（±9Vdc）
（2）LonWorks® 网络
通信速率：1.25Mbps
最大传输距离：500m（总线），分支长度≤300mm
节点数量：最多 64 个（0-70℃），20 个（-40-85℃）
核心功能：多机负载分担、VAR/PF 分担、无压母线合闸权限仲裁、远程计量与控制
配置与校准

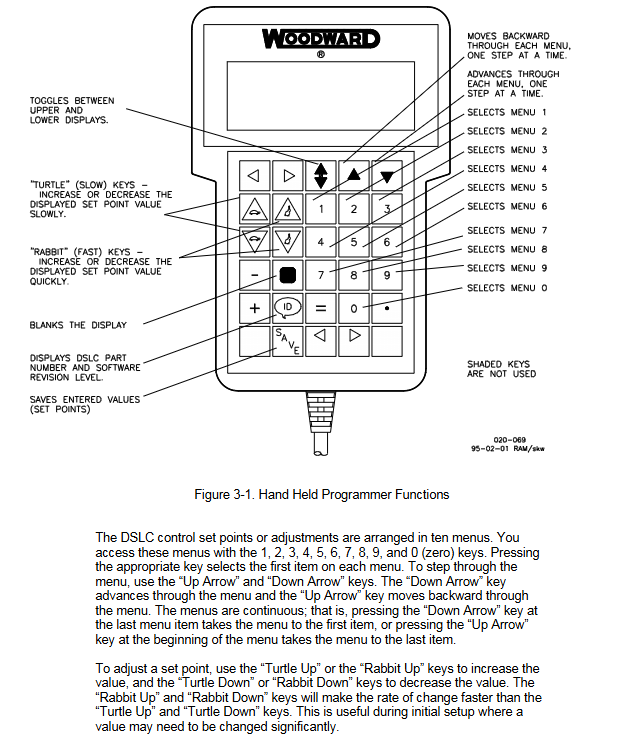

配置工具：手持编程器（型号 9905-292），支持 10 大菜单操作，含参数调整、校准、诊断
关键校准步骤
配置菜单（Menu5）：PT 变比、CT 额定、系统频率（50/60Hz）、网络地址（1-16）
同步控制校准：滑差频率、相位窗口、断路器延迟
负载控制校准：负载下垂、加载 / 卸载时间、反向功率保护参数
模拟量校准：PT/CT 采样校准、速度 / 电压偏置零位校准
安全规范
静电防护：接触 PCB 前需放电，禁止触摸元器件
CT 防护：发动机运行时不可断开 CT 接线，需先短路
电源防护：电源极性不可反接，电压不可超过 77Vdc
诊断与维护
诊断功能
菜单 0（Diagnostics）：自测试结果（正常为 49）、网络状态（活跃 DSLC 数量、传输错误数）
状态监测：同步器模式、负载控制模式、报警状态（频率 / 电压 / 负载超限等）
常见故障排查
故障现象 可能原因 解决措施
无法上电 电源未接 / 极性反 检查 18-40Vdc 供电及极性
功率因数显示异常 CT/PT 相位接反 调换 CT/PT 相位接线
多机负载分担不均 额定负载参数错误 修正 Menu2 “Rated Load” 为发电机实际额定功率
同步无法合闸 相位窗口过小 / 断路器延迟不当 调整最大相位窗口（≥5°）、匹配断路器实际闭合时间
维护支持
返修：需联系 Woodward 授权经销商，提供零件号、序列号及故障描述
替换零件：需提供设备铭牌上的零件号（如 9905-355 等）
