Woodward MSLC-2XT™主同步器与负载控制器
时间: 2026-01-09浏览次数：

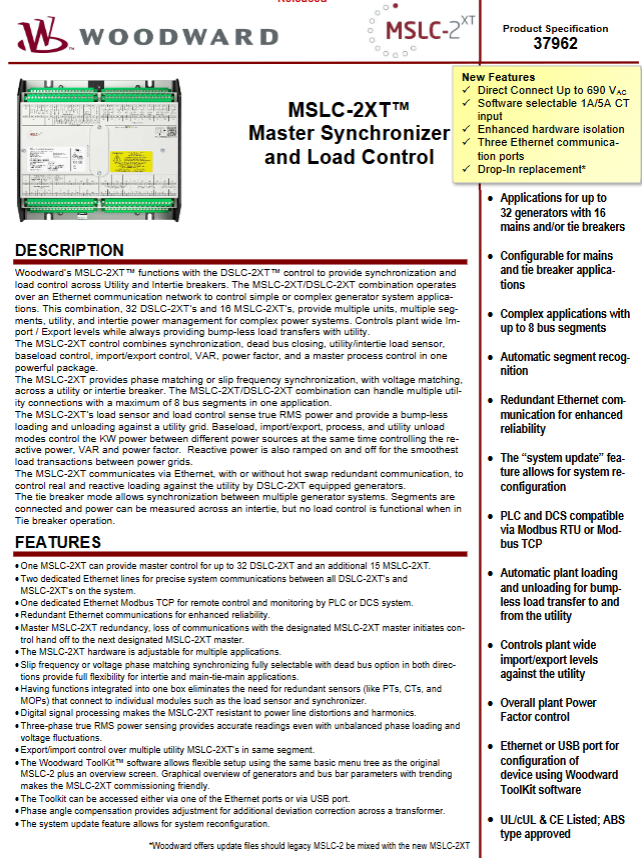

Woodward MSLC-2XT™主同步器与负载控制器
Woodward MSLC-2XT™主同步器与负载控制器
产品基础信息
产品名称 MSLC-2XT™ Master Synchronizer and Load Control
核心定位 与 DSLC-2XT™配合，实现多发电机、多分段、多主 / 联络断路器的电力系统控制
适配场景 复杂工业电力系统、船舶电力系统（ABS/LR 船级认证）
认证资质 UL/cUL、CE、CSA、EAC、ABS Type Approved、LR Type Approval
替代兼容性 可直接替换旧版 MSLC-2，支持新旧设备混合使用（需 Woodward 更新文件）
核心功能与特色
（1）同步与合闸控制
同步模式：支持相位匹配和滑差频率同步两种可选模式
无压母线合闸：双向支持无压母线合闸功能，适配联络断路器场景
相位角补偿：可针对变压器带来的相位偏差进行补偿校正
分段同步：支持 8 个母线分段间的同步控制，支持分段间联络
（2）功率控制功能
有功功率控制
模式：基载控制、进出口功率限制、无冲击负载转移（与电网 / 发电机间）
精度：三相真有效值（RMS）测量，抗电压波动和三相不平衡影响
系统级控制：可跨多个 MSLC-2XT 控制全厂进出口功率水平
无功功率控制
控制对象：VAR（无功功率）、功率因数（PF）
特性：无功功率平滑投切，避免负载转移时的电网冲击
系统级控制：支持全厂功率因数统一控制
（3）系统扩展与兼容性
系统规模上限
发电机：最多 32 台（需配套 DSLC-2XT）
主 / 联络断路器：最多 16 台
母线分段：最多 8 个，支持自动分段识别
通信兼容性
协议：Modbus TCP、Modbus RTU
对接设备：PLC、DCS 系统
配置接口：3 个以太网端口（支持冗余通信）、1 个 USB 端口（本地配置）、1 个 RS-485 接口
（4）新增核心特性
特性类型 具体内容 价值
硬件增强 直接接入 690Vac 电压 无需额外降压，适配中压场景
1A/5A CT 输入软件可选 无需硬件改动，适配不同 CT 规格
增强型硬件隔离 提升抗干扰能力，保障稳定性
3 个以太网通信端口 支持冗余通信，提升可靠性
软件增强 自动分段识别 简化复杂系统配置
系统更新重构功能 支持系统后期扩展或重构
ToolKit 可视化配置 含概览页面、趋势图，简化调试
兼容性 旧版 MSLC-2 混合使用 保护现有投资，平滑升级
关键规格参数
（1）电气规格
类别 参数详情
供电电源 12/24Vdc（宽压 8-40Vdc），最大功耗 32W
电压测量 软件可配置（星型 / 三角形），额定 100-690Vac（线电压），最大 897Vac，浪涌电压 6.0kV
电流测量 1A/5A 软件可选，量程 1-32000A（初级），线性量程：发电机侧 3.0× 额定值，电网 / 接地侧 1.5× 额定值
测量精度 电压 / 电流均为 0.5 级
频率测量 50/60Hz（兼容 30-85Hz）
（2）I/O 接口规格
接口类型 规格详情
离散输入（DI） 23 路， galvanically 隔离，输入范围 8-40Vdc，输入电阻≈20kΩ
继电器输出（DO） 12 路， galvanically 隔离 / 无电位，AgNi 触点；通用负载 2.0A@250Vac，直流负载 2.0A@24Vdc / 0.36A@125Vdc / 0.18A@250Vdc
模拟输入（AI） 3 路，非隔离，可配置 0-10V / 0-20mA / 4-20mA，分辨率 14 位
（3）环境与机械规格
类别 参数详情
工作环境温度 -40°C ~ 70°C（-40°F ~ 158°F）
存储环境温度 -40°C ~ 80°C（-40°F ~ 176°F）
环境湿度 95%（无凝露）
机械尺寸（W×H×D） 250×227×84mm（9.84×9.00×3.30 英寸）
重量 约 2480g（5.46 磅）
防护等级 IP20
安装方式 背板安装（金属外壳）
配置与维护
配置工具：Woodward ToolKit 软件，支持菜单树配置、系统概览、参数趋势图查看
配置接口：可通过以太网端口或 USB 端口接入 ToolKit
系统维护：支持 “系统更新” 功能，可实现系统后期重构或扩展
备件支持：提供连接器备件套件（型号 8923-2320），控制单元含安装套件（型号 8440-2298）
