Woodward DSLC-2 数字同步器与负载控制器
时间: 2026-01-09浏览次数：
Woodward DSLC-2 数字同步器与负载控制器基础信息核心定位三相交流发电机的同步、负载、无功功率、功率因数、过程控制一体化控制器适用场景孤立运行、电网并联运行，适配工业机房、船舶等场景安全前提需配备独立超速 / 超温 / 超压停机装置，禁止未授权修改参数核心功能详解（1）同步控制控制模式运行模式：执行同步并输出断路器合闸命令检查模式：同步匹配但不输出合闸命令允许模式：仅校验同步条件，手动
Woodward DSLC-2 数字同步器与负载控制器
基础信息
核心定位 三相交流发电机的同步、负载、无功功率、功率因数、过程控制一体化控制器
适用场景 孤立运行、电网并联运行，适配工业机房、船舶等场景
安全前提 需配备独立超速 / 超温 / 超压停机装置，禁止未授权修改参数
核心功能详解
（1）同步控制
控制模式
运行模式：执行同步并输出断路器合闸命令
检查模式：同步匹配但不输出合闸命令
允许模式：仅校验同步条件，手动控制转速 / 电压
关闭模式：同步功能禁用，手动操作
关键功能
同步方式：相位匹配（快速同步）、滑差频率同步（确保正向功率）
无压母线合闸：支持单分段 / 多分段合闸，通过网络仲裁避免冲突
电压匹配：自动调整发电机电压至母线电压窗口（默认 0.5%）
自动重同步：断路器意外断开后，可无限次重试合闸（需启用参数 7514）
核心参数
滑差频率偏移：0.02-0.49Hz（默认 0.18Hz）
最大相位窗口：±60°（默认 ±7°）
断路器延迟：40-300ms（默认 80ms），需匹配断路器合闸时间
（2）负载控制
控制模式
模式 触发条件 核心用途
下垂模式 CB Aux 断开，无 RUN/CHECK 命令 单机运行或并联稳定
恒频负载分担 CB Aux 闭合、Load/Unload 闭合、基载 / 过程控制断开 多机并联负载均分
基载模式 CB Aux+Load/Unload + 基载输入闭合 固定负载运行
过程控制模式 CB Aux+Load/Unload + 过程控制输入闭合 跟踪过程信号（如进出口功率）
关键功能
软加载 / 卸载：斜坡速率 0.01-100%/s（默认 3%/s），支持暂停（DI09）
反向功率保护：可设置瞬时跳闸（-50~-1% 额定功率）或延时跳闸（0.1-20s）
负载限制：高 / 低负载限值（0-150% 额定），超限时触发报警 / 继电器输出
核心参数
下垂系数：0-100%（默认 3%）
卸载跳闸电平：0.5-99.9%（默认 3% 额定功率）
负载分担增益：0.00-100.00（默认 0.50）
（3）无功功率 / PF 控制
控制模式
VAR 控制：维持设定无功功率（kvar）
PF 控制：维持设定功率因数（-0.5~0.5，默认 0.5）
禁用模式：仅保留电压匹配，匹配后返回初始电压偏置
关键功能
VAR 分担：多机并联时，按比例均分无功负载
电压微调：通过 PID 补偿电压偏差，稳定系统电压
无功限制：发电机无功输出限制在 - 10%~100% 额定无功功率（参数 1758）
核心参数
无功下垂系数：0-20%（默认 0%）
VAR 分担增益：0.00-100.00（默认 0.50）
PF 参考：-0.999~0.999（默认 0.50）
（4）过程控制
适配场景：热电联产、电网进出口功率控制、压力 / 液位维持等
关键功能
信号输入：支持 0-20mA/4-20mA/0-10V 等模拟信号，可配置工程单位（kW/℃/kPa 等）
PID 控制：比例增益 0.01-100.00（默认 2.00），支持直接 / 间接动作
过程滤波：0-8 级（默认 0 级），抑制噪声信号干扰
核心参数
过程参考：-999999.9~999999.9（默认 0.0）
参考升降速率：0.01-20.00%/s（默认 0.10%/s）
过程负载分担系数：1-99%（默认 10%）
硬件与通信配置
（1）硬件接口
测量输入
电压测量：发电机（3Ph 3W/4W/4W OD）、母线（1Ph 2W/3Ph）、辅助母线（3Ph 3W/4W）
电流测量：发电机 L1-L2-L3 或单相对地，CT 变比 1-32000A/x
功率测量：支持有功（kW）、无功（kvar）、视在功率（kVA）、PF 测量
I/O 接口
类型 数量 关键规格
离散输入（DI） 23 路 支持正 / 负信号，线径≥2.5mm²
继电器输出（DO） 12 路 常开触点，用于报警、断路器控制等
模拟输入（AI） 3 路 支持 0-20mA/4-20mA/0-10V/1-5V
模拟输出（AO） 2 路 速度偏置、电压偏置，支持 ±20mA/±10V
（2）通信接口
串行通信
RS-232（Serial1）：ToolKit 配置（ServLink 协议）、Modbus RTU，波特率 9.6-115kBd
RS-485（Serial2）：Modbus RTU 从站，支持半双工 / 全双工，从站 ID 0-255
以太网通信
双网口（A/B）：支持单模式 / 冗余模式，IP 地址可配置（子网掩码 255.255.255.0）
协议：Modbus TCP、UDP（设备间通信），最多 10 个 TCP/IP 连接
冗余功能：单网故障时，冗余网自动接管，触发通信报警

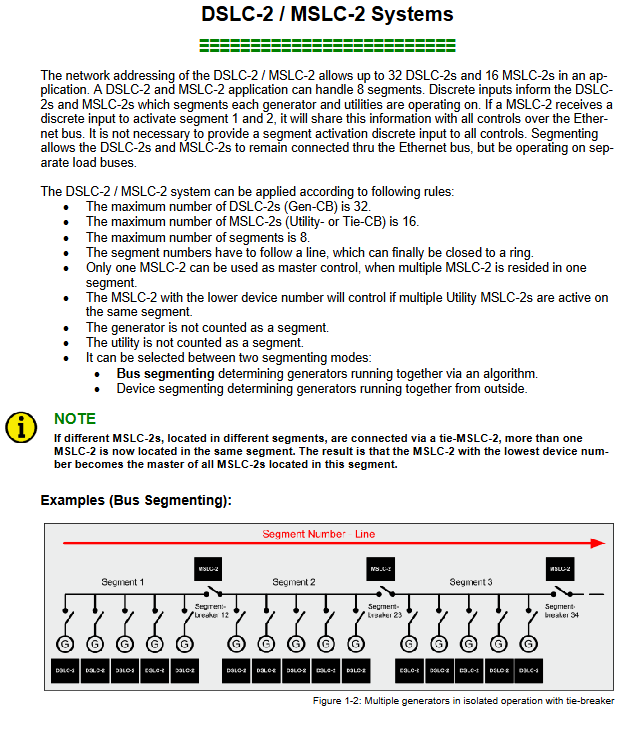

系统组网与分段
组网规模
最大 32 台 DSLC-2（发电机侧）、16 台 MSLC-2（电网 / 联络断路器侧）
最大 8 个分段，支持母线分段 / 设备分段两种模式
分段规则
分段编号需按线性顺序配置，可闭合为环形
同一分段内最多 1 台 MSLC-2 作为主控制器（设备编号最小者优先）
分段通过 DI13-DI20（分段激活信号）识别，支持跨分段无压合闸
安全与诊断
安全规范
静电防护：接触 PCB 前需放电，禁止触摸元器件，支持 85kV 静电喷涂
电气安全：PE 接地（线径≥2.5mm²），电源回路串联 6A 慢熔保险丝
接线禁忌：CT 二次侧不可开路，电压输入不可短路，不同信号类型分开布线

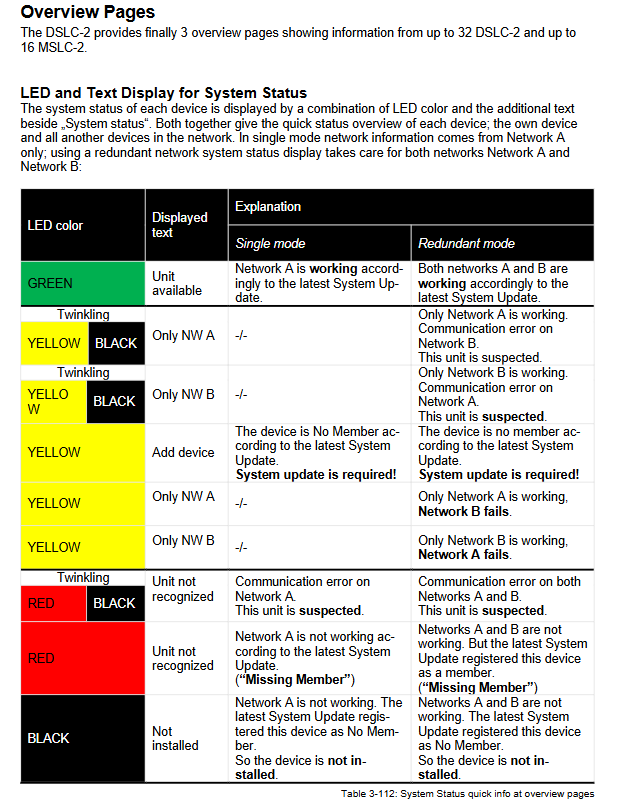

诊断功能
报警类型：频率 / 电压 / 负载超限、通信故障、缺失成员、断路器故障等
诊断工具：ToolKit 实时监控、趋势分析、事件记录，支持 CSV 导出
计数器：运行小时数、有功 / 无功电能计数器（可预设重置）
