Woodward easYgen-3000 系列的 CAN 总线接口在负载分担场景下的核心配置要点与组网能力如何？
时间: 2026-01-09浏览次数：
Woodward easYgen-3000 系列的 CAN 总线接口在负载分担场景下的核心配置要点与组网能力如何？
Woodward easYgen-3000 系列的 CAN 总线接口在负载分担场景下的核心配置要点与组网能力如何？
基础信息
涉及型号 8440-1922、8440-1923、8440-1924、8440-1925、8440-1930、8440-1931、8440-1932、8440-1933
核心定位 聚焦通信接口配置（CAN 总线、Modbus）、远程控制、数据传输与诊断
适用场景 普通工业机房、船舶发电机组（兼容 LR/ABS 船级社认证相关 ECU）
安全前提 需遵守独立超速 / 超温停机装置要求，禁止未授权修改设备参数
硬件接口配置
（1）CAN 总线接口（2 路）
CAN 接口 1（自由配置）
协议：CANopen

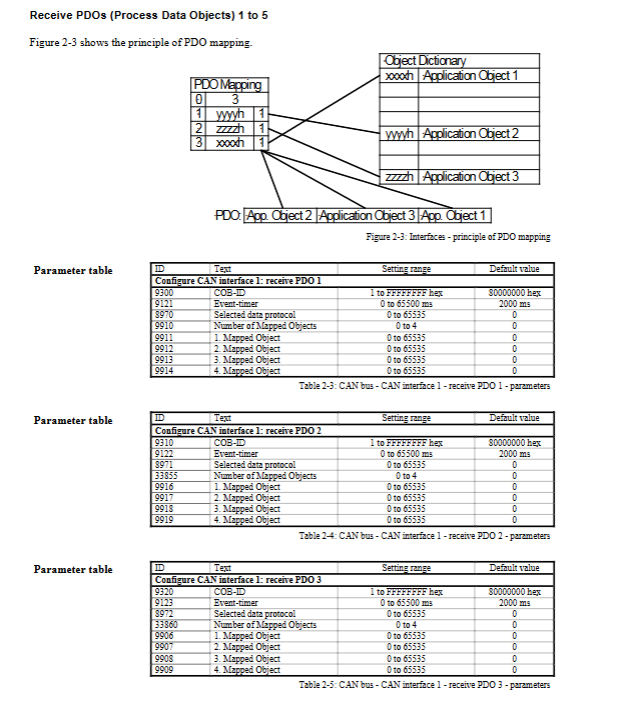

传输组件：5 个接收 PDO（RPDO）、5 个发送 PDO（TPDO）、4 个额外 Server SDO
关键参数：波特率 20-1000 kBd（默认 250 kBd），Node ID 1-127（默认 1），心跳时间 0-65500 ms（默认 2000 ms）
功能：负载分担、多设备组网、设定值传输（频率 / 电压 / 功率等）
CAN 接口 2（引擎总线）
协议：同时支持 CANopen 与 J1939
适配设备：Woodward IKD1、Phoenix 扩展模块（最多 32 路 DI/DO、16 路 AI、4 路 AO）
J1939 支持：兼容 S6 Scania、EMR2 Deutz 等 10 + 款 ECU，支持引擎启停、转速偏差控制（0-1400 rpm）
负载分担参数：传输速率 0.10-0.30 s（默认 0.10 s），CAN-ID 可选 2xx/3xx/4xx/5xx Hex（默认 5xx Hex）
（2）串行接口（2 路）
接口类型 型号 核心功能 关键参数
RS-232 Serial1 本地调试、Modbus、ServLink、调制解调器连接 从站 ID 0-255（默认 1），响应延迟 0.00-1.00 s（默认 0）
RS-485 Serial2 Modbus RTU Slave、PLC 互联、远程配置 从站 ID 0-255（默认 1），响应延迟 0.00-2.55 s（默认 0）
核心通信功能
（1）CAN 通信核心功能
数据传输模式
TPDO：支持循环发送（默认 20 ms）、按需发送（通过 Sync 消息触发）
SDO：默认通信通道 + 4 个额外通道，支持 Node ID 扩展（0-127）
远程控制能力
基础控制：启停（Bit0/1）、报警确认（Bit4），支持 RPDO/SDO 两种方式
设定值传输：频率（0-7000×0.01 Hz）、电压（50-650000 V）、功率因数（-710-1000-710）、有功功率（0-999999×0.1 kW）
多设定值传输：单 PDO 可映射 3 个对象（如频率 + 功率 + 功率因数）
诊断功能
负载诊断：20 ms 内超过 21 条消息触发 “CAN 总线过载”，自动禁用总线直至负载低于 22 条 / 20 ms
状态诊断：监测 PDO 映射错误、Node ID 冲突、RPDO 接收超时等
（2）Modbus 通信核心功能
地址规划
配置 / 控制区：40001-450000，支持单寄存器 / 多寄存器写入
可视化区：450001 起，支持 1-128 个寄存器块读（含电参数、报警状态等）
核心操作
远程控制：通过参数 503（地址 40504）实现启停、报警确认
设定值修改：通过参数 504 切换第二组设定值（电压 / 频率 / 功率等）
维护功能：清除事件历史（参数 1706）、重置默认值（参数 1701）、单报警确认（参数 522）
数据类型适配
基础类型：UNSIGNED8/16/32、INTEGER16/32（占用 1-2 个寄存器）
特殊类型：LOGMAN（7 个寄存器）、TEXT（长度 / 2 个寄存器）
数据协议与 ECU 适配
（1）核心数据协议
协议编号 用途 关键内容
4103 诊断故障码 含 DM1（10 个活跃 DTC）、DM2（10 个历史 DTC）、SPN/FMI/OC 信息
5003 控制与测量数据 发电机电压（0.1 V 精度）、频率（0.01 Hz 精度）、电池电压等
5010 可视化数据 涵盖发电机 / 电网 / 母线电参数、报警状态、引擎运行数据（共 445 + 项）
6000 负载分担消息 支持 32 台设备组网，含功率分配、同步信号
（2）J1939 ECU 适配
支持 ECU 型号：Woodward EGS、MTU ADEC、Volvo EMS2 等 10 款
远程控制功能：引擎启停、怠速模式、50/60Hz 切换、转速偏差调整等
数据采集：支持发动机转速（0.1 rpm 精度）、冷却液温度（1℃精度）等 20 + 项参数
安全与故障处理
安全规范
静电防护：接触电路板前放电，避免塑料 / 泡沫材质靠近 PCB
电源操作：断开电池前关闭充电设备，电源线路串联 6A 慢熔保险丝
参数修改：需输入 2 级以上密码，修改值需在设定范围（如波特率、Node ID）
常见故障排查
CAN 通信：无数据发送需检查设备是否处于运行模式、PDO 参数配置
Modbus 通信：地址错误需确认协议约定（部分 PLC 需地址 + 1）、功能码支持（仅 03/06/10）
总线冲突：Node ID 重复会触发 CAN2 状态 Bit13 报警，需重新分配 ID
关键问题
问题 1：easYgen-3000 系列的 CAN 总线接口在负载分担场景下的核心配置要点与组网能力如何？
答案：核心配置与组网能力聚焦三点：① 硬件限制：最多支持 32 台设备组网，CAN2 接口为负载分担专用，需配置传输速率（0.10-0.30 s）、CAN-ID（2xx/3xx/4xx/5xx Hex）；② 参数一致性：所有参与设备需统一波特率（默认 250 kBd）、Node ID（建议设为低数值）、负载分担接口（默认 CAN1）；③ 总线负载控制：建议总负载不超过 100%，可通过提高波特率、降低可视化数据传输频率、禁用冗余 Sync/TIME 消息优化。适配中小型发电机组集群的功率均衡分配场景。
问题 2：Modbus 通信中如何实现远程控制发电机组启停与参数修改，关键地址与操作逻辑是什么？
答案：① 远程启停：通过 Modbus 地址 40504（参数 503）操作，Bit0 置 1 启动、Bit1 置 1 停止，Bit4 需两次置 1 / 复位完成报警确认；② 参数修改：基础参数（如发电机额定电压）地址 = 40000 + 参数 ID+1（参数 ID<10000）或 400000 + 参数 ID+1（参数 ID≥10000），需先输入对应接口密码（如串口 1 密码参数 10401）；③ 设定值切换：通过地址 40505（参数 504）的 Bit4-7 启用第二组电压 / 频率 / 功率因数 / 功率设定值，需先将设定值源配置为 “Interface”。操作需遵循 Modbus RTU 协议，支持单寄存器（功能码 06）或多寄存器（功能码 10）写入。
问题 3：easYgen-3000 系列对 J1939 ECU 的适配能力及核心交互功能有哪些，适配过程需注意什么？
答案：适配能力与交互功能：① 兼容范围：支持 10 + 款主流 ECU（如 Scania S6、Deutz EMR2），可通过 CAN2 接口实现引擎启停、怠速控制、转速偏差调整（0-1400 rpm）等 8 项核心功能；② 数据交互：采集发动机转速、冷却液温度等 20 + 项参数，支持 DM1/DM2 故障码传输；③ 注意事项：需在参数 15102（设备类型）选择对应 ECU 型号，J1939 自身地址（参数 15106）默认 234，发动机控制地址（参数 15107）默认 0；即使未接 ECU，若连接 J1939 模拟输入设备，设备类型不可设为 “Off”，部分 ECU 需厂商启用远程控制功能。
