Woodward easYgen-3000 系列（Package P1）发电机组控制器
时间: 2026-01-09浏览次数：
Woodward easYgen-3000 系列（Package P1）发电机组控制器
Woodward easYgen-3000 系列（Package P1）发电机组控制器
概述
Woodward easYgen-3000系列发电机控制器是专为发电机组控制设计的先进设备，提供全面的监测、保护和自动化功能。本手册（37223E版）详细介绍了easYgen-3200（塑料外壳）和easYgen-3100（金属外壳）两种型号的安装、接线和技术规格。软件版本为1.10xx，适用于零件号8440-1816、8440-1817、8440-1818和8440-1831的产品。
安全警告与重要提示
关键安全警告
独立超速保护：原动机必须配备完全独立于控制器的超速（超温或超压）停机装置，以防调速器或控制系统失效导致设备损坏或人员伤亡。
禁止未授权修改：任何超出规定机械、电气或操作限制的未授权修改可能导致人身伤害和/或财产损失，并使产品保修和认证失效。
静电防护：电子控制单元包含静电敏感部件，操作前必须通过接触接地表面释放身体静电，避免接触印刷电路板上的元件和导体。
重要定义
警告：表示潜在危险情况，如不避免可能导致死亡或严重伤害。
注意：表示潜在危险情况，如不避免可能导致设备损坏。
说明：提供不属于警告或注意类别的其他有用信息。
安装与机械特性
外壳类型
塑料外壳（easYgen-3200）
用于前面板平装，带图形液晶显示屏
防护等级：使用夹具安装时为IP54，使用螺丝套件安装时可提升至IP66
整体尺寸：282×217×99 mm
面板开孔尺寸：249(+1.1)×183(+1.0) mm
金属外壳（easYgen-3100）
用于开关柜背板安装，无显示屏
防护等级：IP20
尺寸：249.6×227.4×84.1 mm
安装要点

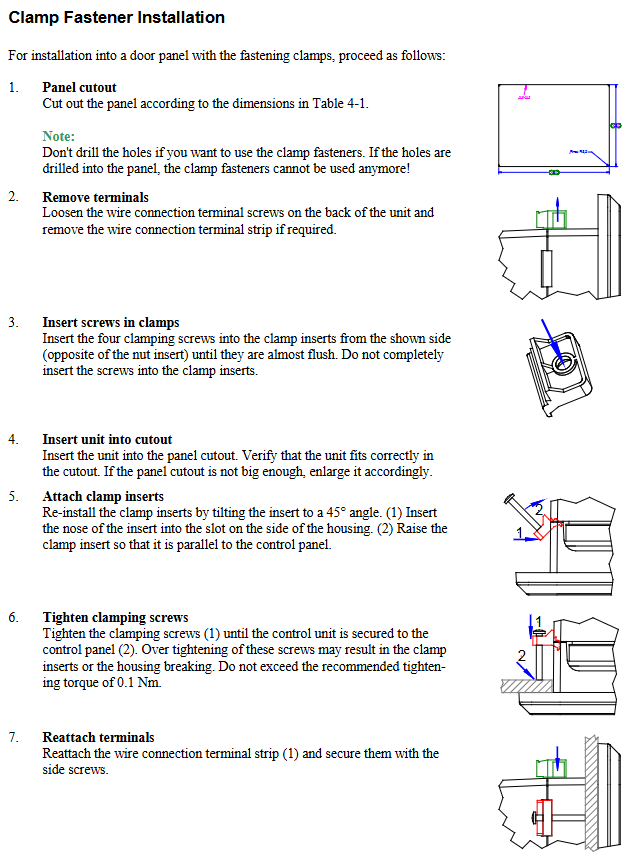

塑料外壳安装：可使用夹具或螺丝套件安装，使用全部12个螺丝可获得IP66防护等级

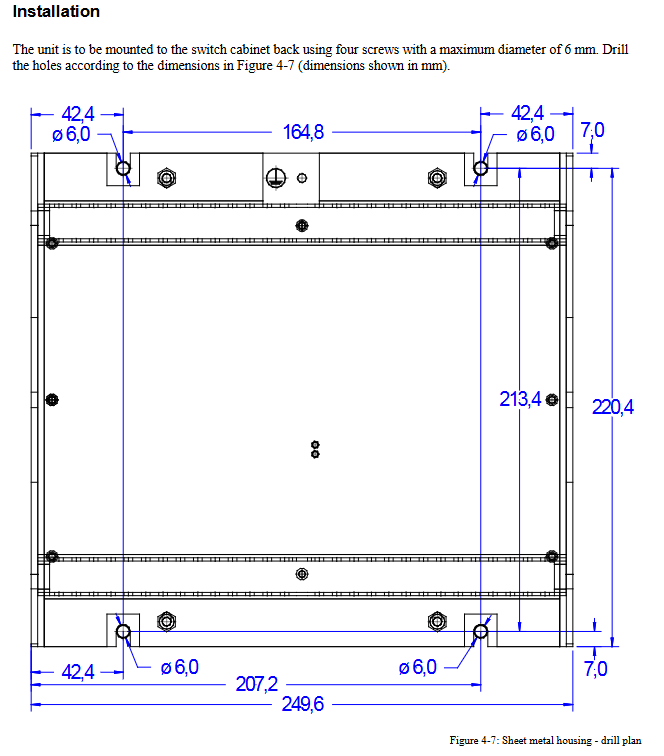

金属外壳安装：通过4个最大直径6mm的螺丝安装在开关柜背板上
面板厚度限制：如面板厚度超过2.5mm，需使用长度=面板厚度+4mm的螺丝
电气连接详解
电源供应
电压范围：8-40 VDC
保护接地：必须连接截面积≥2.5mm²的保护接地线
推荐保护装置：
保险丝：NEOZED D01 6A或等效产品
微型断路器：6A/C型（如ABB S271C6）
电压测量（FlexRange技术）
输入类型：提供100V和400V两套输入端子，不可同时使用
配置规则：
次级额定电压50-130V：使用100V输入端子
次级额定电压131-480V：使用400V输入端子
接线方式：支持3相4线、3相3线、1相3线和1相2线（相-中性或相-相）多种配置
电流测量
变比选择：支持./1A和./5A两种变比
精度等级：1级
安全注意：断开设备前必须短接电流互感器二次侧
接地要求：电流互感器二次侧一端应在靠近CT处接地
功率测量与功率因数
功率方向指示：
发电机实际功率：正值表示发电，负值表示逆功率
功率因数：正值表示感性/滞后，负值表示容性/超前
功率因数定义：实际功率与视在功率之比，纯电阻电路为1.00，感性负载为滞后功率因数，容性负载为超前功率因数
数字输入/输出
数字输入：12路，电气隔离，可配置为正极性或负极性信号
重要警告：DI01"紧急停止"仅为信号输入，紧急停止功能必须在控制器外部独立实现
继电器输出：12路，可编程（通过LogicsManager功能）
触点类型：常开（NO）和可切换触点
负载能力：通用型2A@250VAC，2A@24VDC
模拟输入（FlexIn技术）
传感器类型：支持0/4-20mA、0-500Ω电阻和VDO传感器
接线方式：
双线传感器：精度≤1%（电阻）或≤1.2%（电流）
单线传感器：精度≤2.5%（需确保机壳接地与PE间压差≤±2.5V）
推荐传感器：VDO系列
接口配置
RS-485接口：支持半双工和全双工Modbus通信
RS-232接口：标准串行接口，电气隔离
CAN总线接口：两个独立CAN通道（FlexCAN技术）
推荐电缆：屏蔽双绞线（如Lappkabel Unitronic LIYCY）
终端电阻：两端需连接120Ω终端电阻
最大长度：与波特率相关（1Mbps时25m，20kbps时2500m）
技术数据总览
测量性能
电压测量：
100V输入：额定69/120VAC，最大86/150VAC
400V输入：额定277/480VAC，最大346/600VAC
精度：1级，线性范围1.25×额定值
电流测量：
精度：1级
线性范围：发电机侧3×额定值，电网/接地侧约1.5×额定值
模拟输入：11位分辨率，支持0-20mA和0-500Ω输入
环境适应性
工作温度：-20°C至70°C
存储温度：-30°C至80°C
湿度：60°C，95%相对湿度，5天测试
振动：符合EN 60255-21-1/-3、MIL-STD 810F等标准
冲击：40G，锯齿波脉冲，11ms
认证与防护
电气安全：CE标志、UL认证（普通场所）
船舶认证：LR（劳氏船级社）、ABS（美国船级社）
防护等级：塑料外壳IP54/IP66，金属外壳IP20
电磁兼容：符合相关EN标准
精度参考条件
为确保测量精度，建议在以下条件下操作：
输入电压：正弦额定电压
输入电流：正弦额定电流
频率：额定频率±2%
电源：额定电压±2%
功率因数：1.00
环境温度：23°C±2K
预热时间：20分钟
特殊应用注意事项
船舶应用
电源滤波：在桥梁和甲板区域使用时，需为电源输入配备EMI滤波器（如TIMONTA FSS2-65-4/3）
附加安全装置：需额外独立的安全保护装置以满足船级社规范
认证：easYgen已获得劳氏船级社型式认证
静电防护
操作电子控制单元前，必须通过接触接地金属表面释放身体静电
避免穿戴合成材料衣物，尽量穿着棉质衣物
让塑料、乙烯基和泡沫材料远离控制单元和工作区域
