Woodward ProTech-SX 安全系统
时间: 2026-01-09浏览次数：
Woodward ProTech-SX 安全系统
Woodward ProTech-SX 安全系统
Woodward ProTech-SX 安全系统是一款IEC61508 SIL-2 认证的安全 PLC，核心用于小型发动机、蒸汽 / 燃气 / 水轮机等设备的安全保护，具备12 毫秒快速响应、0.5-32000 RPM 转速范围，支持2 路冗余速度输入和10 路模拟 / 离散输入，配备5 路固态输出及4-20mA 转速模拟输出，集成超速 / 加减速保护、跳闸阀健康监测、日志记录（50 条跳闸 / 报警 + 20 条超速事件）、Modbus 通信等功能，防护等级达IP56，可通过软件工具编程配置，适用于关键场景的人员与设备安全保障。
核心参数与硬件配置
（1）关键性能参数
参数类别 具体指标
响应速度 12 毫秒（安全事件检测至停机命令输出）
转速范围 0.5-32000 RPM
防护等级 IP56（防尘、防强喷水）
工作温度 –20°C 至 +60°C
存储温度 与工作温度一致
时钟功能 内置实时时钟，支持外部 DCS 时间同步信号输入
（2）输入配置
输入类型 规格详情
电源输入 两种模式可选：
1. 双冗余高压输入（90-240 VAC/47-63Hz 或 100-150 VDC，30W）
2. 单高压 + 单低压输入（高压同上，低压 18-32 VDC，30W）
速度输入（2 路冗余） 输入 1：支持 MPU（100-32000 Hz，1-35 Vrms）、接近探头（0.5-25000 Hz，24 VDC），齿轮齿数 1-320
输入 2：仅支持 MPU（参数同输入 1），齿轮齿数 1-320
信号输入（10 路） 含 3 路固定离散输入（报警 / 跳闸复位、启动命令、速度信号失效超驰）+7 路可配置输入（模拟 / 离散可选）
特殊检测 MPU 开路检测（仅适用于 MPU 传感器，不适用于有源 / 接近探头）

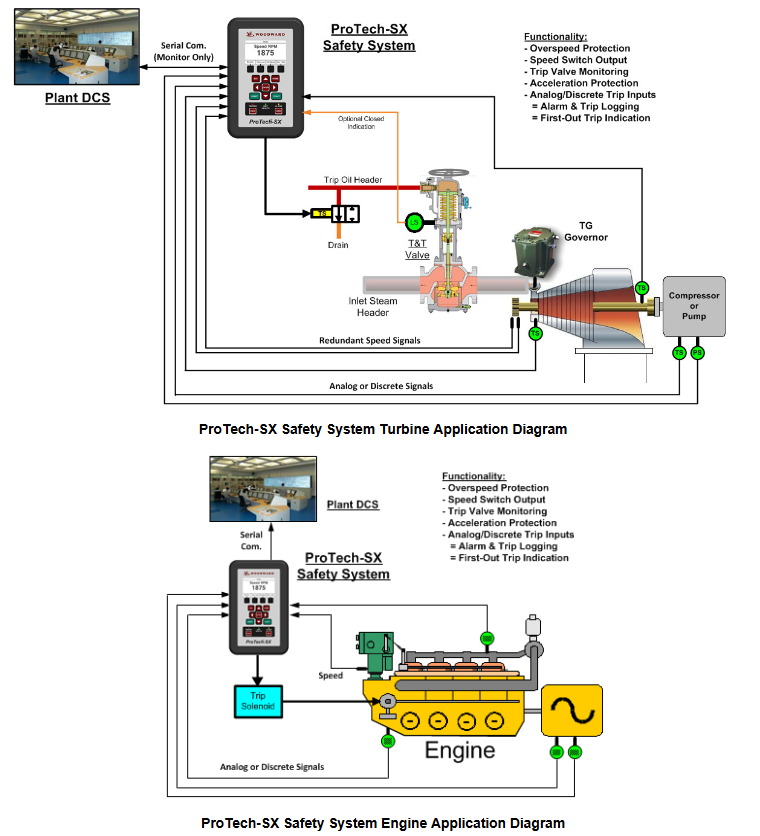

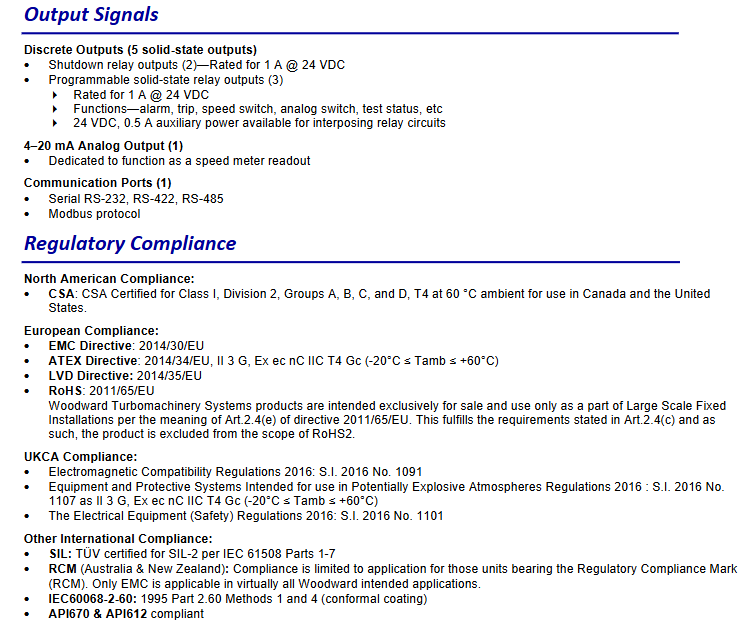

（3）输出配置
输出类型 规格详情
离散输出（5 路固态） 2 路停机继电器输出：1A@24 VDC
3 路可编程继电器输出：1A@24 VDC（支持报警、跳闸、速度开关等功能）
模拟输出（1 路） 4-20 mA，专用作转速表读数输出
辅助电源 24 VDC、0.5 A，用于中间继电器电路
核心功能与特性
保护功能
超速保护：精准监测转速，超设定值触发停机命令
加减速保护：可选配置，通过转速信号导数检测异常加减速，触发保护
抗污染设计：采用特殊 conformal 涂层，可耐受 IEC 721-3-3 1994 Class 3C2 等级的 H₂S 和 SO₂气体
MPU 开路检测：开机前及运行中验证 MPU 传感器连接状态，保障信号可靠性
监测与诊断功能
跳闸阀健康监测：连接阀门位置 / 压力传感器，监测 “跳闸命令发出至阀门关闭” 的响应时间，支持日志记录与报警
状态反馈：实时反馈设备运行状态、输入输出信号状态，对接工厂 DCS
编程与配置
编程能力：支持标准逻辑函数（AND、NAND、OR、NOR、XOR、XNOR、NOT）、模拟比较器、定时器、延时器等，可自定义安全逻辑
配置方式：通过专用软件服务工具编程，支持 simplex / 双冗余 / TMR 信号配置
安全防护：密码保护功能，防止误操作或恶意修改配置
日志与通信
日志记录：非易失性内存存储，断电不丢失数据
跳闸 / 报警日志：记录最近 50 条事件（含时间戳）
超速日志：记录最近 20 条超速事件（含时间戳）
通信接口：1 路串行通信端口（支持 RS-232/RS-422/RS-485），Modbus 协议；可选以太网网关对接工厂以太网
安装与物理规格
规格类别 具体参数
整体尺寸（含面板） 267 x 165 x 89 mm（10.5 x 6.5 x 3.5 英寸）
安装开口尺寸 241 x 140 mm（9.5 x 5.5 英寸）
安装方式 嵌入式垂直安装（控制面板或机柜柜门）
合规认证
区域 / 标准 认证详情
北美 CSA 认证（Class I, Division 2, Groups A-D, T4，60°C 环境）
欧洲 EMC Directive 2014/30/EU、ATEX Directive 2014/34/EU（II 3 G, Ex ec nC IIC T4 Gc）、LVD Directive 2014/35/EU、RoHS 2011/65/EU
英国 电磁兼容性条例 2016、防爆设备条例 2016、电气设备安全条例 2016
国际 IEC61508 SIL-2（TÜV 认证）、API670、API612、IEC60068-2-60、澳大利亚 RCM 认证（仅 EMC 适用）
